EN10216标准规范

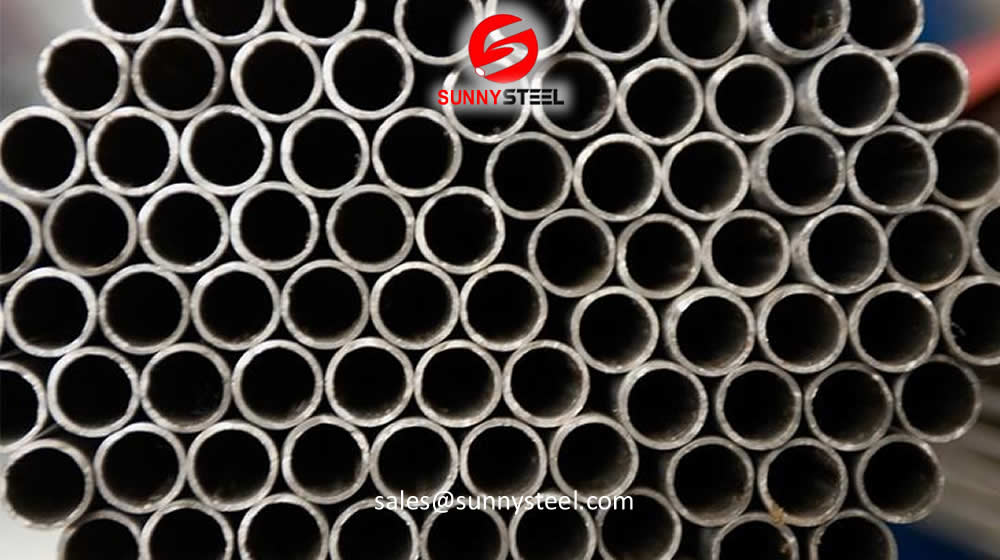

EN 10216-2是适用于压力用无缝钢管的欧洲标准。

主要钢牌号:

具有特定高温性能的非合金和钢管。(包括修正案A1:2004)。

EN1026的这部分规定了两个测试类别的圆截面无缝管的交货技术条件,具有规定的高温性能,由非合金和合金钢制成。

标准参考

压力用无缝钢管

应用程序:

dinen 10216-2

压力用无缝钢管。交货技术条件。第2部分:规定高温性能的非合金和合金钢管。德文版本EN 10216-2:2002+A2:2007

该文件规定了由非合金和合金钢制成的具有特定高温性能的圆形截面无缝管的两个试验类别的交货技术条件。

查看钢级数据如下:

EN 10216-2化学成分:

钢的等级 C 如果 p 年代 Cr Altot Ti马克斯
钢的名字 钢数量 马克斯 马克斯
P195GH 1.0348 = 0.13 = 0.35 = 0.70 0.025 0.020 = 0.30 = 0.08 = 0.30 = 0.020 = 0.30 0.040
P235GH 1.0345 = 0.16 = 0.35 = 1.20 0.025 0.020 = 0.30 = 0.08 = 0.30 = 0.020 = 0.30 0.040
P265GH 1.0425 = 0.20 = 0.40 = 1.40 0.025 0.020 = 0.30 = 0.08 = 0.30 = 0.020 = 0.30 0.040
16 mo3 1.5415 0.12 - -0.20 0.40 - -0.90 0.40 - -0.90 0.025 0.020 = 0.30 0.25 - -0.35 = 0.30 = 0.040 = 0.30
14 mov6-3 1.7715 0.10 - -0.15 0.15 - -0.35 0.40 - -0.70 0.025 0.020 0.30 - -0.60 0.40 - -0.50 = 0.30 = 0.040 = 0.30
13 crmo4-5 1.7335 0.10 - -0.17 = 0.15 0.40 - -0.70 0.025 0.020 0.70 - -1.15 0.40 - -0.60 = 0.30 = 0.040 = 0.30
10 crmo9-10 1.7380 0.08 - -0.14 0.08 - -0.14 0.30 - -0.70 0.025 0.020 2.00 - -2.50 0.90 - -1.10 = 0.30 = 0.040 = 0.30
25 crmo4 1.7218 0.22 - -0.29 0.22 - -0.29 0.60 - -0.90 0.025 0.020 0.90 - -1.20 0.15 - -0.30 = 0.30 = 0.040 = 0.30
15 nicumonb5-6-4 1.6368 = 0.17 = 0.17 0.80 - -1.20 0.025 0.020 = 0.30 0.25 - -0.50 1.00 - -1.30 = 0.050 0.50 - -0.80
X10CrMoVNb9-1 1.4903 0.08 - -0.12 0.08 - -0.12 0.30 - -0.60 0.025 0.020 8.00 - -9.50 0.85 - -1.05 = 0.40 = 0.040 = 0.30

a未经买方同意,本表中未列的元素不得故意添加到钢中,但为完成铸造而添加的元素除外。应采取一切适当措施,防止从炼钢过程中使用的废料或其他材料中添加不良元素

b如果钢中含有足够数量的其他氮结合元素,则此要求不适用。当使用钛时,生产商应验证(Al+Ti/2)=0,020%

c备选方案2:为了便于后续的成型作业,议定的最高铜含量应低于指示,议定的指定最高锡含量应适用

d这些元素的内容不需要报告,除非故意添加到cast中

e对于壁厚=30 mm的铸件和产品分析,碳含量可能增加0.02%

f产品分析不应超过0.23%的碳值上限

EN 10216-2机械性能:

钢的等级 室温拉伸性能 冲击特性a b
钢的名字 钢数量 壁厚T最小时,最高屈服强度或抗压强度为ReH或Rp0.2。

抗拉

强度

Rm

伸长
A最小。% A
最小平均吸收能KV J在温度?
T = 16 16 < T = 40 40 < T = 60 60 < T = 100 l t l t
MPa MPa MPa MPa MPa 20. 0 -10 20. 0
P195GH 1.0348 195


320 - 440 27 25
40度 28 d
27度
P235GH 1.0345 235 225 215
360 - 500 25 23
40度 28 d
27度
P265GH 1.0425 265 255 245
410 - 570 23 21
40度 2 s d
27度
16 mo3 1.5415 280 270 260
450 - 600 22 20. 40度

27度
14 mov6-3 1.7715 320 320 310
460 - 610 20. 18 40 c f

27度
13 crmo4-5 1.7335 290 290 280
440 - 590 22 20. 40度

27度
10 crmo9-10 1.7380 280 280 270
480 - 630 22 20. 40度

27度
25 crmo4 1.7218 345 345 345
540 - 690 18 15 40 c f

27度
15 nicumonb5-6-4 1.6368 440 440 440 440 e 610 - 780 19 17 40 c f

27度
X10CrMoVNb9-1 1.4903 450 450 450 450 630 - 830 19 17 40 c f

27度

a I =纵向t =横向
b当选项4和/或5为/时进行验证,除非脚注f适用
c方案4:应验证冲击能量。
d方案5:应验证纵向冲击能。
e对于壁厚60mm < T =80mm
f壁厚T =16mm必须进行冲击试验

EN 10216-2锅炉管热处理:

钢的等级 热处理a 奥氏体化 回火
温度 冷却介质 温度 冷却介质
的名字 数量 °C °C
P195GH 1.0348 + N b 880至940 空气 - -
P235GH 1.0345 + N b 880至940 空气 - -
P265GH 1.0425 + N b 880至940 空气 - -
16 mo3 1.5415 + N b 890至950 空气 - -
14 mov6-3 1.7715 +NT b c 930到990 空气 680年to730 空气
13 crmo4-5 1.7335 +NT b c 900至960 空气 660 ~ 730 空气
10 crmo9-10 1.738 +NT b c 900至960 空气 680至750 空气
25 crmo4 1.7218 + QT 860至900 空气或液体 620 ~ 680 空气
15 nicumonb5-6-4 1.6368 + NT c 880至980 空气 580至680 空气
X10CrMoVNb9-1 1.4903 + NT c 1040到1090 空气 730至780 空气

a +N =正火,+NT =正火+回火,+QT =淬火+回火(空气或液体),+I =等温退火。
b规范化包括规范化成型。

c对于这些钢等级,在壁厚T超过25mm或T/D >0,15的情况下,可能需要进行淬火和回火,以达到预期的结构和材料性能。这一决定应由制造商自行决定,但应在客户询价和订购时向其说明。以这种方式处理的钢管应以钢名命名,并以符号+QT作为补充。

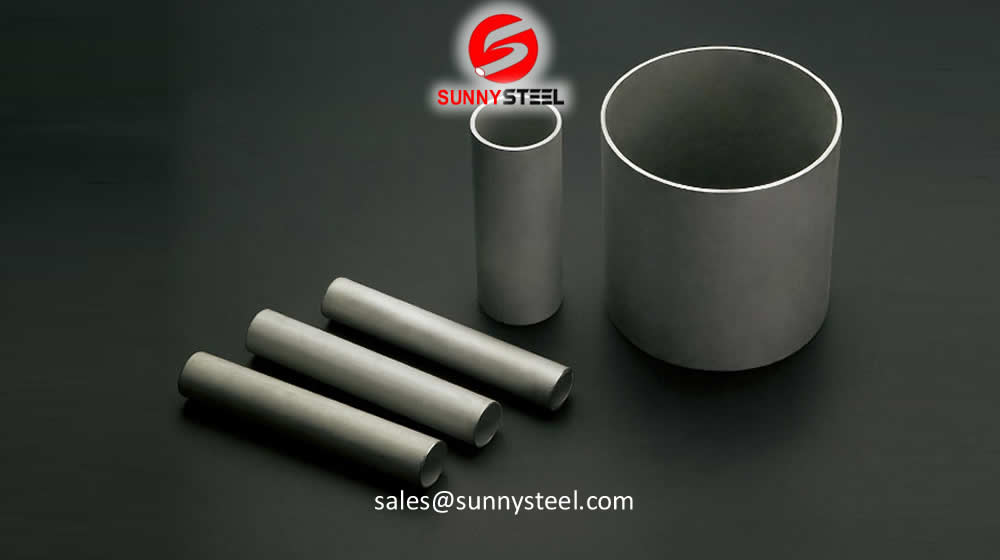

Din en 10216-1

压力用途无缝钢管。交货技术条件。第1部分:室温性能规定的非合金钢管。规定室温性能规定的非合金优质钢制成的圆截面无缝钢管的两种质量T1和T2的交货技术条件。

EN 10216-1化学成分:

钢的等级 C 如果 P 年代 Cr b 莫乙 倪b 艾尔合计

b c

Nb b Cr +铜
+莫+倪
钢的名字 钢数量 max。 max。 max。 Max。 max。 max。 max。 max。 分钟。 max。 max。 max。b
P195TR1 1.0107 0, 13 0, 35 0, 70 0025年 0020年 0, 30 0, 08年 0, 30 - 0, 30 0010年 0, 70
P195TR2 1.0108 0, 13 0, 35 0, 70 0025年 0020年 0, 30 0, 08年 0, 30 0, 02年d 0, 30 0010年 0, 70
P235TR1 1.0254 0, 16 0, 35 1、20 0025年 0020年 0, 30 0, 08年 0, 30 - 0, 30 0010年 0, 70
P235TR2 1.0255 0, 16 0, 35 1、20 0025年 0020年 0, 30 0, 08年 0, 30 0, 02年d 0, 30 0010年 0, 70
P265TR1 1.0258 0, 20 0, 40 1, 40 0025年 0020年 0, 30 0, 08年 0, 30 - 0, 30 0010年 0, 70
P265TR2 1.0259 0, 20 0, 40 1, 40 0025年 0020年 0, 30 0, 08年 0, 30 0, 02年d 0, 30 0010年 0, 70

a未经买方同意,本表中未列的元素不得故意添加到钢中,但为完成铸造而添加的元素除外。应采取一切适当措施,防止从炼钢过程中使用的废料或其他材料中添加不良元素。

b这些元素的内容不需要报告,除非故意添加到cast中。

c备选方案2:为了便于后续的成型操作,议定的最高铜含量应低于指示,议定的指定最高锡含量应适用。

d如果钢中含有足够数量的其他氮结合元素,则此要求不适用。

EN 10216-1机械性能:

钢的等级 拉伸性能 冲击性能
钢的名字 钢数量 最高屈服强度为壁厚T mm 抗拉强度Rm 伸长率A最小%
b c
温度为°C时的最小平均吸收能KV J
T = 16 16 < t =40 40 < t =60 l t
Mpa Mpa Mpa Mpa l t 0 -10 0
P195TR1 e 1.0107 195 185 175 320至440 27 25 - - -
P195TR2 1.0108 195 185 175 320至440 27 25 40 28 d 27
P235TR1 e 1.0254 235 225 215 360至500 25 23 - - -
P235TR2 1.0255 235 225 215 360至500 25 23 40 28 d 27
P265TR1 e 1.0258 265 255 245 410至570 21 19 - - -
P265TR2 1.0259 265 255 245 410至570 21 19 40 28 d 27

a对于壁厚大于60mm的,其机械性能有约定。

b参见11.2。

C l =纵向t =横向

d选项4:此外,纵向冲击强度应在- 10°C下验证

e这些材料等级的管不太可能满足指令97/23/EC的基本要求,除非考虑到其他标准,参见本指令附件I第7.5节

dinen 10216-3

压力用无缝钢管。交货技术条件。第3部分:合金细晶粒钢管

规定了可焊接合金细晶粒钢制成的圆形截面无缝管的两类交货技术条件。

dinen 10216-4

压力用无缝钢管。交货技术条件。第4部分:具有规定低温性能的非合金和合金钢管
规定了两类圆截面无缝管的交货技术条件,由非合金和合金钢制成,具有规定的低温性能。

dinen 10216-5

压力用无缝钢管。交货技术条件。第5部分:不锈钢管。德文版本EN 10216-5 - 2004, DIN EN 10216-5 - 2004-11的勘误表;德文版本EN 10216-5:2004/AC:2008

本欧洲标准的本部分规定了在室温、低温或高温下用于抗压和耐腐蚀的奥氏体(包括抗蠕变钢)和奥氏体-铁素体不锈钢制成的圆形截面无缝管的两种试验类别的交货技术条件。

重要的是,买方在询价和订货时,应考虑到有关国家法律法规对预期应用的要求。

DIN EN 10217描述(7部分)

Din en 10217-1

压力用途焊接钢管。交货技术条件。第1部分:规定室温性能的非合金钢管

EN 10217本部分规定了两种质量TR1和TR2的圆截面焊接管的交货技术条件,由非合金质量钢制成,具有规定的室温。

dinen 10217-2

压力用途焊接钢管。交货技术条件。第2部分:规定高温性能的电焊非合金和合金钢管

规定了由非合金和合金钢制成的具有特定高温性能的圆形截面电焊管在两个试验类别中的交货技术条件。

dinen 10217-3

压力用焊接钢管。交货技术条件。第3部分:合金细晶粒钢管
规定可焊接的非合金细晶粒钢制成的圆形截面焊接管的交货技术条件。

dinen 10217-4

压力用途焊接钢管。交货技术条件。第4部分:规定低温性能的电焊非合金钢管
规定了非合金钢制成的具有规定低温性能的圆形截面电焊管在两个试验类别中的交货技术条件。

dinen 10217-5

压力用途焊接钢管。交货技术条件。第5部分:规定高温性能的埋弧焊接非合金和合金钢管

规定了由非合金和合金制成的具有特定高温性能的圆形截面埋弧焊管的两种试验类别的交货技术条件。

dinen 10217-6

压力用途焊接钢管。交货技术条件。第6部分:规定低温性能的埋弧焊接非合金钢管
规定了非合金钢制成的具有规定低温性能的圆截面埋弧焊管在两个试验类别中的交货技术条件。

dinen 10217-7

压力用途焊接钢管。交货技术条件。第7部分:不锈钢管

规定了用于加压的奥氏体和奥氏体-铁素体不锈钢制成的圆形截面焊接管在两个试验类别中的交货技术条件。

建筑用管道

旧:
执行 规范 钢的等级
焊接 DIN 17120 St.37.2
焊接 DIN 17120 St.52.3
无缝的 DIN 17121 St.37.2
无缝的 DIN 17121 St.52.3
新:
执行 规范 钢的等级
焊接 Din en 10219-1/2 S235JRH
焊接 Din en 10219-1/2 S355J2H
无缝的 Din en 10210-1/2 S235JRH
无缝的 Din en 10210-1/2 S355J2H
