管道系统中使用的管道法兰的类型

凸面法兰:

这些管道法兰是最常用的法兰。150#和300#的凸面厚度包括在规定的法兰厚度中，对于更高的额定凸面厚度不包括在法兰厚度中。

法兰凸起面(RF)

平面法兰:

当反向法兰是平面时，使用这些管道法兰。主要用于铸铁设备、阀门、特种设备的连接。这种平面法兰的垫圈表面与螺栓圆面在同一平面上。

法兰平面FF

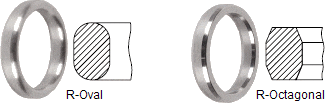

环形接头(RTJ)法兰

这些管道法兰是最可靠的法兰连接类型，但比其他类型的法兰更昂贵。

法兰环接头(RG)

环型连接法兰通常用于高压(600级及更高额定值)和/或高于800°F(427°C)的高温环境。

舌槽(T&G)面法兰:

这些管道法兰是最可靠的法兰连接类型，但比其他类型的法兰更昂贵。

法兰舌槽接头(TG)

M&F法兰:

这些管道法兰是凸面法兰的更好版本。

法兰公母(MF)

密封件和温度计套管上的RTJ、FF和RF法兰之间有什么区别?

凸起的面，RF，是我们第三方密封和温度计套管上的标准工艺连接。两者都有RTJ和FF型法兰连接的选择。凸面(RF)是工艺设备应用中最常用的类型。

法兰的垫片表面凸起于螺栓圆面上。环型接头(RTJ)也可以有一个凸起的垫圈面，不同的是在这个面加工环槽。

此槽将容纳法兰配合的钢环垫圈。平面(FF)法兰具有与螺栓圆面在同一平面上的垫圈表面。

这三种法兰类型之间都不能互换，即RTJ法兰不能与RF法兰匹配。
