材料

今天,大多数工厂尤其是石油和天然气,海洋海水淡化,发电行业在非常关键的操作条件下工作,需要越来越多的特殊合金耐腐蚀和高温。

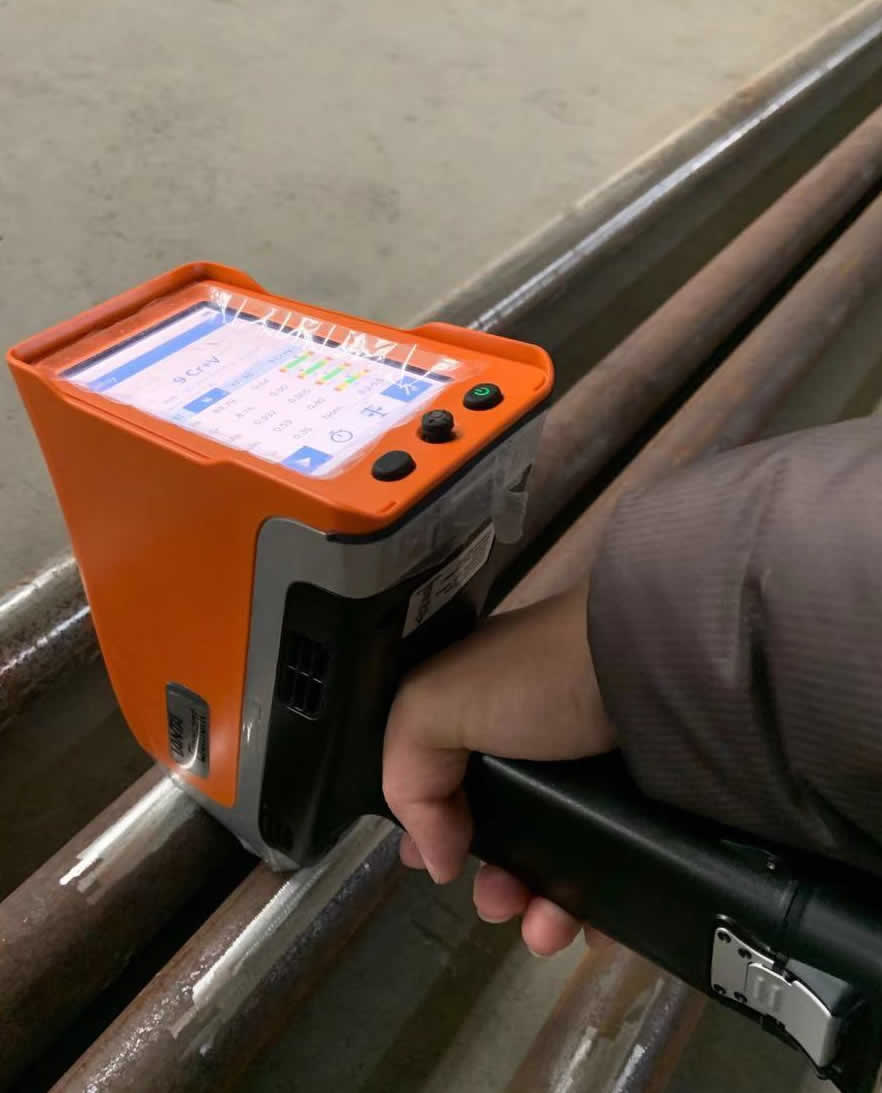

如何区分管材

钢是钢中碳含量介于0.04%-2.3%之间的铁碳合金。为了保证其韧性和延展性,碳含量不超过1.7%。钢的主要元素除铁、碳外,还有硅、锰、硫和磷。

我们的高技能人力致力于生产最优质的钢管,管件,满足各种材料规格。他们的知识和经验的金属性质,焊接程序和质量控制已经设定了我们广泛的客户预期的速度和标准。

管材生产中的主要原料是钢。钢是由主要铁组成的。可以存在于合金中的其他金属包括铝,锰,钛,钨,钒和锆。有时在生产过程中使用一些精加工材料。例如,如果管涂层,可以使用涂料。通常,将光量的油施加到生产线末端的钢管上。这有助于保护管道。虽然实际上不是成品的一部分,但在一个制造步骤中使用硫酸来清洁管道。

根据化学成分,钢可分为四个基本组:

碳钢无缝管
碳素钢

当两种元素,熨斗和碳与用作合金元素的碳结合时,形成碳钢。

不锈钢

不锈钢比碳和合金钢更昂贵,仅占全球使用的少量钢材......

合金钢

合金钢是合金的钢,其各种元素总量为1.0%和50%(重量),以改善其机械性能。

什么是耐磨钢yabo网页版

有些磨损是有意造成的,如打磨、打磨和喷砂。但是,无意磨损可能导致部件故障,因此使用适当的材料以确保表面磨损不会导致结构或部件意外损坏非常重要。虽然钢一般具有优异的耐磨性,但并非所有钢都具有良好的耐磨性他们是平等的。

它是如何工作的?

耐磨钢的化学成分是使其比其他类型的钢更加免疫的属性之一。yabo网页版有几种合金可以使用增加耐磨性。碳有助于阻断​​脱位,这增加了钢的硬度和强度。添加的碳还允许钢在加热和淬火时形成具有增加的硬度的微观结构。还有其他元件可以添加到耐磨钢中,以增加其硬度值。yabo网页版还加入铬和锰以耐磨钢材,以帮助减少由磨损引起的负面影响。yabo网页版

热处理是帮助钢铁抗蚀剂磨损的另一个因素。yabo网页版耐磨钢必须具有微观结构,使其具有高硬度。这部分地通过添加适当的合金元素来完成。然而,单独的是不足以确保形成适当的微观结构。钢还必须经历加热和快速淬火过程,以形成马氏体和贝氏体的微观结构,这使得钢是所需的高硬度值。焊接或加热耐磨钢时必须小心。yabo网页版如果它们被加热到足够高的温度,它可能对钢有退火效果,导致其失去其一些硬度,因此,其耐磨性。

有哪些类型的耐磨管?亚博2020最新版yabo网页版

有几种不同的耐磨钢等级。yabo网页版通常对每个等级进行特定的Brinell硬度值,而不是由抗拉强度和韧性制成的其他钢。这是因为硬度是试图增加耐磨性时最重要的因素之一。

二手烟是什么?

自蔓延高温合成(SHS)用于描述初始试剂(通常粉末),当由于反应的放热热而被点燃时的初始试剂(通常粉末)的方法。

SHS反应的一个众所周知的例子是铝热反应,如下所示:

Fe2O3 + Al→2Fe + Al2O3

该反应产生高于氧化铝熔点的温度,并用于加入铁路线的热焊接过程中。

其他几个术语 - 例如燃烧合成,无气燃烧或自我繁殖的放热反应用于描述该过程。

可以使用该方法形成的材料类型包括金属硼化物,硅化物,碳化物,氮化物,硫化物,铝化物和氧化物。

钢化学成分

钢是铁等元素的合金。有意地将一些元素添加到铁中,以获得某些特异性和特性。其他元素顺便提出,并且不能容易地移除。这些元件被称为“迹线”或“残余”元件。

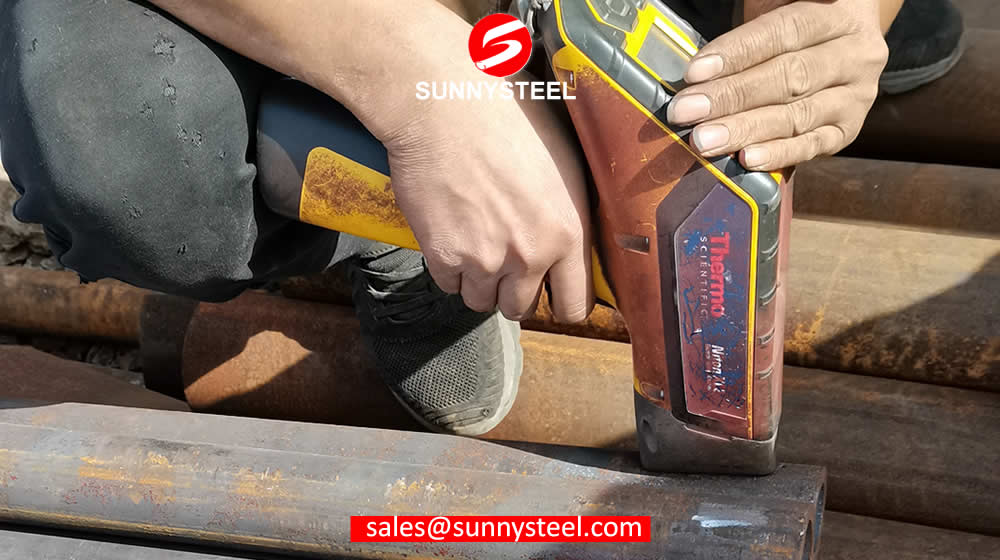

PMI测试

PMI(阳性物质鉴定)测试是对材料的分析,以确定特定(通常多)的金属或合金的化学组​​成(通常是多个)的合金制造或工艺中的合金安装。

PMI TES结果
PMI测试结果

许多产品规格对报告某些元素的强制性要求,这些规格也有所不同。大多数工厂经常提供散热分析,包括下面的元素。尽管可以分析其他元素,但除非它们是添加(例如Pb - 铅,Sb - 锑或共钴),否则最常不可行或必要。

是钢的主要硬化元件。随着碳含量增加高达约0.85%,硬度和强度比例增加。碳对延展性,可焊性和韧性具有负面影响。ULC钢中的碳范围通常为0.002-0.007%。普通碳钢和HSLA中碳的最小碳水平为0.02%。普通碳钢等级高达0.95%,HSLA钢升至0.13%。

在所有商品钢中都作为添加剂存在,对钢的强度和硬度有重要的作用,其方式与碳相同,但作用程度比碳小。锰可以提高低温冲击韧性。增加锰含量会降低塑性和可焊性。典型锰含量为0.20 ~ 2.00%。

通常是一个残余,但它可以是一个补充。添加,它增加了硬度和拉伸强度。它对延展性,可焊性和韧性是有害的。磷也用于汽车车身面板的重新磷化高强度钢。典型的量作为残留量小于0.020%。

存在于炼铁所用的原材料中。炼钢过程的目的是去除它,因为它几乎总是一种有害杂质。商品钢中的典型量为0.012%,可成型HSLA中的典型量为0.005%。

可以添加或剩余。此外,它具有增加的强度,但在较小程度上的效果比锰在较小程度上。典型的最小添加为0.10%。对于镀锌应用,所需的残留最大值为0.04%。

铜,镍,铬(铬),钼(摩西)和锡是最常用的钢中的残留物。它们存在的量由炼钢过程中的废料管理控制。通常,对于铜镍,铬和钼,指定的最大残留量分别为0.20%,0.20%,0.15%和0.06%,但可接受的限度主要取决于产品要求。铜,镍,铬和钼,当添加时,对钢具有非常具体的增强作用。通常不指定锡残留最大值,但由于其有损特性,其钢中的含量通常保持在0.03%或更低。

钒,植物和钛加强元素单独或组合添加到钢中。在非常小的量中,它们可以具有非常显着的效果,因此它们被称为微合金。典型量为0.01至0.10%。在超低碳钢钛和甲簇中加入为“稳定”试剂(意味着它们与真空脱气后残留在液钢中的碳和氮气结合)。最终结果是卓越的成形性和表面质量。

主要用于炼钢中作脱氧剂,与钢中的氧结合形成氧化铝,氧化铝可浮在炉渣中。通常0.01%被认为是“铝镇静钢”的最低要求。在热轧过程中,铝与氮结合产生氮化铝沉淀,起到细化晶粒的作用。在氮化铝的下游加工中,可以控制沉淀对线圈性能的影响。

可以进入钢作为杂质或有意添加。通常,残余水平低于0.0100(100ppm)。

通常添加到钢中以增加其淬透性,但在低碳钢中,可添加到钢中以吸附氮并帮助降低屈服点伸长率,从而最大限度地减少线圈断裂。同时,适当加工后,产品将具有优异的成型性能。为此,其添加量约为0.009%。作为钢中的残余物,通常小于0.0005%。

添加到钢中用于硫化物形状控制,以提高成形性(它与硫结合形成圆形夹杂物)。它通常用于高强度低合金钢,尤其是高强度钢。典型的添加量为0.003%。

不同的合金如何改变钢铁的财产?

由于钢的强度和耐久性,建筑师和制造商使用钢已有数百年的历史。直到最近,任何钢铁都能满足这些创造者的需要。他们的钢材不必像今天的钢材那样经受高温高压。这些现代需求使得钢合金几乎在所有行业和应用中都是必需的。

钢合金仅具有不同的性质。它们仍然具有钢铁的实力和耐用性,但在某些情况下,他们乘以它,以及他们完全添加新物业的其他情况。您可以在下面的不同合金属性中找到更全面的崩溃。

1.钢铝合金

铝可以使钢脱氧和脱气,从而控制钢的晶粒尺寸,使钢更细。当与氮一起使用时,铝可以把钢变成均匀坚硬的外壳。铝有助于减缓钢的形成,这意味着你可以将铝-钢合金制成更复杂的部件。它还能使钢铁变得更轻。

2.钢 - 碳合金

碳提高了钢的抗拉强度,使其更加难以使用,更韧性,更难度,更耐磨和抗撕裂。根据制造商增加的碳的数量,钢可以具有不同程度的强度和硬度。

3.钢 - 铬合金

铬,也称为铬,是不锈钢的第二种主要成分。当你向钢中添加铬时,它会在几个方面提高钢的性能。一方面,它使它变得更加困难和艰难。它还能使钢材的晶粒更细,并使其耐刮擦、染色、生锈和凹痕。它还能在较高温度下保持钢的形状,并使其具有独特的银色光泽。

4.钢 - 钴合金

您可能知道在更高的温度下,金属往往会变得更加延展。这可以在某些情况下证明灾难性甚至危险,如制造业。幸运的是,制造商可以转向钢制钴合金以获得安全的解决方案。钴加强了钢铁的强度,并保持了高温的强度。这使其成为用于切割工具的理想选择。

当与镍和铝结合时,钢 - 钴合金也营造出强大的Alnico磁铁。

5.钢铜合金

您通常不会刻意添加铜合金,但当制造商确实添加时,它会产生沉淀硬化性能。

6.钢铅合金

铅改善了钢的加工特性,减少了工作边缘相互接触的摩擦,改善了切屑的形成。

7.钢 - 锰合金

如果您想要特别强大的钢铁,请选择钢铁锰合金。本身,锰具有脆性,但性质极强。它慢慢冷却,一旦冷却,它就证明很难切割。

磨损还会使表面更加坚硬。因此,如果您需要铸造矿石破碎机或铁路道口,请选择锰钢。

8.钢钼合金

和锰、钴、铬一样,钼也能提高钢的强度。它增加了硬度,使钢能够承受更高的温度和更强的冲击。它还使钢具有抗蠕变的额外优点。在汽车零件和高级机械中经常可以找到这种合金。

当与其他合金材料结合使用时,它会加剧它们的效果。

9.钢镍合金

镍与钢合金化时的作用类似于锰。它增加了材料的强度和硬度,但不会降低材料的韧性。镍有助于钢防锈,并使钢具有更大的弹性。这意味着,当外力撞击时,它可以反弹回原来的形状。当与铬一起使用时,它允许不锈钢鳗鱼在高温下耐腐蚀。

10.钢 - 氮合金

氮气促进了钢的稳定性和屈服强度。这使得合金可以整体易碎。

11.钢 - 磷合金

磷本身可以提高钢的强度和耐腐蚀性。然而,它也会使钢更容易开裂,所以制造商通常将它与锰和硫一起使用。下面我们将详细介绍硫的强度。

12.钢 - 硅合金

像铝一样,硅脱氧钢,整体变得更强壮。它还增加了钢的磁导率。

13钢硫合金

当您配对钢和硫时,所得到的材料几乎没有可焊性和延展性。它的冲击韧性较小,所以它会裂开足够的力量。它确实有了改善的加工性,当您使用锰时,它会失去所有缺点。

14.钢 - 钛合金

钛的巨头是一种坚韧的金属。当您将其与钢铁结合时,另一种坚韧的金属,您会创造更强大的东西。制造商通常在产生钛钢时将碳注入反应中,所得金属具有令人难以置信的强度和耐腐蚀性。

15.钢 - 钨合金

像铬和钴一样,钨在高温下保持钢的强度。它还提高了材料的整体强度。这种材料不仅保持坚硬,而且也不易碎。它的韧性防止它在承受强大的力后断裂。

16.Steel-Vanadium合金

钒本身具有脆性性能,但是当您将其与钢结合时,所得到的材料没有这种弱点。您最终凭借抗抗震动的细粒度钢,因此您通常会在车辆弹簧,齿轮和其他振动的其他部分中找到它。

既然您对钢合金有了更多的了解,您就知道下次在应用中需要钢时应该寻找哪些合金元素了。打电话给你的当地制造商,以获得你需要的钢合金为你的下一个项目。


关于不锈钢的一些已知事实

不锈钢已经存在很长时间。自20世纪90年代以来,众多行业使用不锈钢构建摩天大楼,纪念品,甚至厨房用具。

您可能是由不锈钢物体包围,如平底锅,扶手,笔弹簧或手表。如果您使用运输容器,排气系统,电缆托盘或工艺管道,您可能每天使用不锈钢。

但你有没有想过是什么让不锈钢如此独特?下面是一些关于不锈钢的鲜为人知的事实——你可能会对不锈钢的多用途感到惊讶。

1.一些不锈钢可以是磁性的

在大多数情况下,不锈钢是非磁性材料。然而,对于所有类型的不锈钢,这不是真的。不锈钢的磁性特性取决于其微观结构。

不锈钢可分为五组:

  • 奥氏体
  • 马氏体
  • 铁素体
  • 双工
  • 降水硬化

每种类型都具有不同的金属合金组合。例如,奥氏体不锈钢具有18%铬和10%镍的组合。这种组合使奥氏体不锈钢无磁性。

马氏体不锈钢含有12-15%的铬,以及0.2-1%钼。马氏体不锈钢也含有镍和0.1-1%碳。这种特殊的组合是铁磁性的。其磁性特性取决于所施加的磁化场的强度。如果在硬化过程中,马氏体不锈钢将出现永磁特性。

铁素体不锈钢含有10.5%和27%的铬,几乎没有镍。与马氏体不锈钢一样,铁素体不锈钢是铁磁性的。然而,铁素体不锈钢的磁力行为并不像马氏体不锈钢一样强。

2.不锈钢可以染色

不锈钢来自一系列抗腐蚀和氧化的材料。这使其能够抵抗生锈和难看的斑点。当暴露于氧气和水分时,不锈钢产生涂覆金属的薄膜膜。它基本上修理自己。

然而,尽管不锈钢的名称和耐腐蚀性,但它并非不可能被污染。保护膜会随着时间的推移而分解,导致点蚀和腐蚀。

为了保持不锈钢,您必须定期清洁其表面并确保钢具有足够的氧气供应。

3.不锈钢是可回收的

钢是地球上最循环的材料之一。根据美国钢铁研究所的说法,世界上大约88%的钢铁被回收。此外,三吨新钢中的两个来自旧钢。

钢铁工业还回收钢副产品,包括轧机规模,炼钢渣和加工液体。炼钢灰尘和污泥也可以回收并重复使用,以制成其他金属,如锌。

4.不锈钢可以制成“肥皂”

许多信誉良好的制造商生产不锈钢肥皂,这基本上是肥皂杆形状的不锈钢。

虽然不锈钢肥皂不杀死细菌或其他细菌,如常规肥皂,但不锈钢肥皂可以在手上中和强烈的气味。在处理大蒜,洋葱或鱼后,只需擦拭杆。气味应该消失。

为什么不锈钢具有这种独特的财产?一些研究人员假设不锈钢在各种物质中与硫化合物结合,这减少了气味。

5.不锈钢膨胀和收缩

不锈钢是核电和航空航天行业的价值,因为它具有高温氧化性能。虽然它具有比许多其他金属更高的耐受性,但是当温度变化时,不锈钢仍在扩展和收缩。

因此,建筑行业必须在为建筑物创造钢框架时考虑热膨胀。例如,埃菲尔铁塔在夏季大约984英尺高(不包括天线)。但在寒冷的日子里,金属塔越短6英寸。

6.不锈钢可以编织和磨损

不锈钢是令人难以置信的延展岩,这意味着它可以在不失去韧性的情况下拉出薄线。许多不锈钢制造商生产不锈钢网,足够精细,足以磨损。

不锈钢服装是热和抗辐射,因此它通常用于电气和纺织工业。

不锈钢螺纹是技术行业的关键部件,常用于触摸屏手套。电容式触摸屏可以检测到导电物体(例如手指)的存在。不锈钢手套以模仿手指的电流的方式进行电力。

此外,一些制造商将不锈钢纤维编织成地毯。不锈钢可防止静电的堆积,降低静电触电的可能性。
由于不锈钢的独特特性在各种情况下具有应用,所以这款金属合金具有使您的生活更轻松的能力。花点时间欣赏不锈钢可以为您做些什么,并务必要求不锈钢分销商了解更多信息。

不同国家金属材料对照表

碳素钢
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
A570.36/1015 1.0038/1.0401/1.1141 RST.37-2 / C15 / CK15 15. STKM12A / STKM12C / S15C 4360 40 C / 080M15 - / 32C. E24-2NE / CC12 / XC12 ——/ C15, C16 / C16 - / f.111 / c15k 1311/1350/1370
1020. 1.0402 C22 20克ydF4y2Ba - 050A20 2C CC20. C20,C21 F.112 1450
1215. 1.0736 9SMN36. Y13 - 240M07. 1B. S300. cf9smn36. 12SMN35. -
1213. 1.0715 9SMN28. y15 SUM22. 230M07 1A S250. cf9smn8. F.2111/11SMn28 1912
1025. 1.1158 CK25 25. S25C. - - - - - -
1035. 1.0501 C35 35. - 060A35. - CC35 C35 F.113 1550.
1045 1.0503 C45 45. - 080m46. - CC45 C45 F.114 1650
1039. 1.1157 40mn4. 4000万 - 150M36 51. 35M5 - - -
1335. 1.1167 36Mn5. 35Mn2. SMn438 (H) - - 40M5 - 36Mn5. 2120.
1330. 1.117 28Mn6. 30mn. SCMN1. 150m28. 14A 20m5. C28mn. - -
1035. 1.1183 Cf35 3500万 S35C. 060A35. - XC38TS C36 - 1572
1045 1.1191 CK45 CK45 S45C. 080m46. - XC42 C45 C45K. 1672
1050. 1.1213 Cf53 50. S50C 060A52. - XC48TS. C53 - 1674
1055. 1.0535 / 1.1203 C55/Ck55 55. - / s55c. 070M55 9 / - - / XC55. C55 / C50 / -C55K. 1655 / -
1060 1.0601 C60 60. - 080A62 43D CC55 C60 - -
1060 1.1221 CK60 60 mn S58C. 080A62 43D XC60 C60 - 1678
灰铸铁
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
没有25 B. 0.6015 GG15 HT150 FC150. 150年级 - FT15 D. G15 FG15 115.
30号B 0.602 GG20 HT200 FC200. 220年级 - FT20D G20. - 120.
35号B 0.6025 GG25 HT250 FC250 Grade260 - Ft25 D G25. FG25 125.
没有45 B. 0.603 GG30 HT300. FC300. 等级300 - FT30 D. G30. FG30. 130.
50号B 0.6035 GG35 HT350 FC350. 350级 - FT35 D. G35. FG35. 135.
没有55 B. 0.604 GG40 HT400. - 400年级 - FT40 D. - - 140.
不锈钢(铁氧体类型/马氏体类型)
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
403 1.4 X7CR13 0Cr13/1Cr12 SUS403 403S17 - Z6C13. x6cr13. F.3110 2301
410 1.4006 X10CR13 1CR13 SUS410 410S21. 56A Z10C14 X12Cr13 F.3401 2302
430 1.4016 x8cr17 1CR17 SUS430 430S15. 60. Z8C17. x8cr17 F.3113 2320.
- 1.4034. X46CR13 4Cr13 SUS420J2 420S45. 56D. Z40CM / Z38C13M. X40Cr14 F.3405. 2304
431 1.4057 x22crni17. 1Cr17ni2. SUS431 431S29. 57. Z15CNI6.02 X16CrNi16 F.3427 2321.
430F. 1.4104 X12CrMoS17 Y1Cr17 SUS430F. - - Z10CF17 x10crs17 F.3117 2383
434 1.4113 X6CrMo17 1CR17MO SUS434 434S17 - Z8CD17.01. x8crmo17 - 2325.
405 1.4724 X10CRA113. 0cr13ai. SUS405 403S17 - Z10C13 X10CRA112. F.311 -
430 1.4742 X10Cra118. CR17 SUS430 430S15. 60. Z10CAS18 x8cr17 F.3113 -
EV8. 1.4871 x53crmnin219 5Cr2mn9ni4n. suh35. 349S54 - Z52CMN21.09 x53crmnin219 - -
耐热钢
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
330. 1.4864 X12NiCrSi3616 - SUH330. - - Z12NCS35.16. - - -
HT,HT50 1.4865 G-X40NiCrSi3818 - SCH15 330C11. - - XG50NiCr3919 - -
合金钢
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
9255. 1.0904 55si7. 55si2mn. - 250A53 45. 55S7 55si8. 56si7. 2085年
ASTM52100 1.3505. 100Cr6 Gr15 45克 suj2. 534A99 31. 100C6 100Cr6 F.131 2258
5015 1.7015 15 cr3 15CR. SCr415(H) 523平方米 - 12 c3 - - -
5140. 1.7045. 42CR4. 40CR. SCR440 - - - - 42CR4. 2245.
5155. 1.7176 55克里3. 20 crmn sup9(a) 527A60 48. 55C3 - - -
4340 1.6582 34crnimo6. 40crnimoa. - 817平方米 24. 35ncd6. 35NiCrMo6(KB) - 2541.
5132 1.7033 34Cr4 35CR. SCr430 (H) 530A32 18B 32C4. 34Cr4(KB) 35CR4. -
5140. 1.7035. 41Cr4 40CR. SCr440(H) 530平方米 18. 42C4 41Cr4 42CR4. -
5115. 1.7131 16mncr5. 18Crmn. - 527平方米 - 16MC5 16mncr5. 16mncr5. 2511
4130 1.7218 25crmo4. 30Crmn. SCM420/SCM430 1717CDS110/708M20 - 25CD4. 25 crmo4 (KB) 55克里3. 2225.
4137/4135 1.722 34Crmo4. 35 crmo SCM432 / SCCRM3. 708A37 19B 32CD4 35crmo4. 34Crmo4. 2234
4140/4142 1.7223 41CrMo4 40 crmoa SCM440 708平方米 19A 42 cd4ts 41CrMo4 42CrMo4 2244.
4140 1.7225 42CrMo4 42crmo / 42crmnmo. SCM440(h) 708平方米 19A 42 cd4ts 42CrMo4 42CrMo4 2244.
6150. 1.8159. 50CrV4 50CrVA SUP10 735A50 47. 50CV4. 50CrV4 51Cr4. 2230.
L3 1.2067 100Cr6 CrV/9SiCr - BL3 - Y100C6 - 100Cr6 -
- 1.2419. 105WCR6. Crwmo SKS31/SKS2,/SKS3 - - 105wc13. 100WCR6 / 107WCR5KU 105wr5. 2140.
L6 1.2713 55 nicrmov6 5crnimo. SKT4. BH224/5 - 55NCDV7 - F.520.S. -
D3 / ASTM D3 1.208 x210cr12 C12 SKD1. BD3. - Z200C12 X210Cr13KU/X250Cr12KU x210cr12 -
H13 / ASTM H13 1.2344 x40crmov51 40crmov5. SKD61 BH13 - Z40CDV5. x35crmov05ku / x40crmov51ku x40crmov5. 2242
A2 1.2363 X100CrMoV51 100crmov5. SKD12. BA2 - z100cdv5. X100CrMoV51KU x100crmovv5. 2260.
H21. 1.2581 X30WCrV93 30WCRV9. SKD5. BH21 - Z30WCV9. x28w09ku X300WCRv9. -
W210. 1.2833 100年v1 V. SKS43 BW2 - Y1105V. - - -
T4 1.3255. S18-1-2-5 w18cr4vco5. Skh3. BT4 - Z80WKCV. x78wco1805ku HS18-1-1-5 -
HW3 1.4718 x45crsi93 x45crsi93 Suh1. 401S45 52. Z45CS9 x45crsi8. F.322 -
2722 SKH51 1.3343 平方米 Skh9. S6 / 5/2 BM2 - Z85WDCV. HS6-5-2-2 F.5603
2782 1.3348 S. M7 - 200/9/2 - - - HS2-9-2 HS2-9-2
不锈钢(奥氏体类型)
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
304L 1.4306 x2crni1911. 0cr19ni10. SUS340L. 304S11 - Z2CN18.10 x2crni18.11. - 2352
304. 1.435. x5crni189 0Cr18Ni9 SUS304 304S11 58E. Z6CN18.09. x5crni1810 F.3551 / F.3541 / F.3504 2332
303. 1.4305. X12CrNiS188 1cr18ni9mozr. SUS303 303S21. 58米 Z10CNF18.09 X10CRNIS18.09. F.3508 2346.
301. 1.431. x12crni177 Cr17Ni7 SUS301. - - Z12CN17.07 x12crni1707 F.3517 2331
316. 1.4401 x5crnimo1810 0Cr17ni11mo2. 苏苏316. 316S16 58J. Z6CND17.11. X5CrNiMo1712 F.3543 2347
316ln. 1.4429 x2crnimon1813. 0CR17NI13MO. 苏苏316Ln. - - Z2CND17.13 - - 2375
316ln. 1.4435 x2crnimo1812. 0CR27NI12MO3. SCS16 / SUS316L. 316S13 - Z2CND17.12. x2crnimo1712. - 2353
317L. 1.4438 x2crnimo1816. 0cr19ni13mo. SUS317L. 317S12 - Z2CND19.15 x2crnimo1816. - 2367
321. 1.4541 x10crniti189. 1cr18ni9ti. SUS321 321S12 58B. Z6CNT18.10 x6crniti1811. F.3553/F.3523 2337
347. 1.455 X10CrNiNb189 1cr18ni11nb. SUS347 347S17. 58F. Z6CNNB18.10. x6crninb1811. F.3552 / F.3524 2338
316ti 1.4571. X10CrNiMoTi1810 CR18NI12MO2T. - 320S17 58J. Z6CNDT17.12 x6crnimoti1712. F.3535 2350.
309. 1.4828 X15CrNiSi2012 1CR23NI13. SUH309 309S24 - Z15CNS20.12. x6crni2520 - -
310年代 1.4845 S12CRNI2521. 0Cr25ni20. SUH310. 310S24 - Z12CN2520 x6crni2520 F.331 2361
321. 1.4878 x12crniti189. 1cr18ni9ti. SUS321 321S32. 58 b, c 58 Z6CNT18.12B. x6crniti1811. F.3523 -
球墨铸铁
美国 德国 中国 日本 大不列颠 法国 意大利 西班牙 瑞典
AISI/SAE W.-nr。 din GB. JIS. BS. EN. 弃者 Uni. 联合国 党卫军
60-40-18 0.704 GGG 40. QT400-18 FCD400 SNG 420/12 - FCS 400-12 GS 370-17 FGE 38-17. 07 17-02
80-55-06 0.705 GGG 50. QT500-7 FCD500. SNG 500/7 - FGS 500-7. GS 500. FGE 50-7 07 27-02
- - GGG 60. QT600-3 FCD600 SNG 600/3 - FGS 600-3 - - 07年32-03
100-70-03 0.707 GGG 70. QT700-18 FCD700. SNG 700/2 - FGS 700-2. GS 700-2 FGS 70-2 07 37-01
碳钢化学成分
钢种 标准号码 类型 化学成分 其他
C 如果 S. P. CR. 其他 ó ós. Δ5 血红蛋白
20克ydF4y2Ba GB / T699 酒吧 0.17-0.23 0.17-0.37 0.035 0.035 0.35-0.65 0.25 0.3 CU:0.25 410 245 25. 156. ψ%:55
20克ydF4y2Ba GB3087 管道 0.17-0.23 0.17-0.37 0.035 0.035 0.35-0.65 0.25 0.3 CU:0.25 410-550 245 20克ydF4y2Ba
20克ydF4y2Ba GB / T8163 管道 0.17-0.23 0.17-0.37 0.035 0.035 0.35-0.65 0.25 0.3 CU:0.25 410-550 245 20克ydF4y2Ba
20克ydF4y2Ba GB9948 管道 0.17-0.24 0.17-0.37 0.035 0.035 0.35-0.65 0.25 0.25 CU:0.25 410-550 245 21. Akv J:39
20克ydF4y2Ba GB711 盘子 0.17-0.24 0.17-0.37 0.04 0.035 0.35-0.65 0.25 0.25 CU:0.25 410 245 28.
20克 GB5310 管道 0.17-0.24 0.17-0.37 0.03 0.03 0.35-0.65 0.25 0.25 0.15 CU:0.2; v:0.08 410-550 245 24. Akv J:35
20克 GB6479. 管道 0.17-0.24 0.17-0.37 0.035 0.035 0.35-0.65 410-550 245 24. AK J / CM2:49
20克 GB713 盘子 0.2 0.15-0.3. 0.035 0.035 0.5-0.9 400 - 530 245 26. AKV J:27; AKU J / CM2:29
20 r GB6654 盘子 0.2 0.15-0.3. 0.03 0.035 0.4-0.9 400 - 520 245 25. Akv J:31
Q235A. GB3724 盘子 0.14-0.22 0.3 0.05 0.045 0.3-0.65 375-500. 235 26.
Q235B. GB3724 盘子 0.12 - -0.2 0.3 0.045 0.045 0.3-0.7 375-500. 235 26. Akv J:27
Q235钢材性能和介绍

Q235钢材是中国GB标准碳结构钢,分为4种质量等级:Q235A,Q235B,Q235C和Q235D,材料密度为7.85克/厘米,拉伸强度为370至500MPa,屈服强度为235MPa(用16mm直径的钢筋或钢板测试)。“Q”是中国拼写“曲毅丶”的第一个字母,意思是屈服点,“235”是指235 MPa。最新标准的钢铁Q235是GB / T 700 - 2006。

特点和应用

Q235钢具有良好的可塑性,韧性和可焊性,以及一定的强度,良好的冷弯曲性能。Q235材料通常轧制成线材或圆钢,方钢,扁钢,角钢,I梁,通道钢,其他段和钢板。这些产品广泛用于建筑和工程焊接结构,制作钢筋或构建工厂建筑,高压传动塔,桥梁,车辆,锅炉,容器等,也用作具有较低要求苛刻性能的机械部件,如压力杆,连杆,螺钉,螺母,套管,支架和支架等。

Q235钢化学成分%
钢种 质量等级 c(≤) Si(≤) Mn(≤) p(≤) (≤) 脱氧方法
Q235 Q235A. 0.22 0.35 1.40 0.045 0.050 rimmed /杀死
Q235B. 0.20 0.35 1.40 0.045 0.045 rimmed /杀死
Q235C. 0.17 0.35 1.40 0.040 0.040 被杀死的
Q235D. 0.17 0.35 1.40 0.035 0.035 异常被杀死
Q235机械性能
钢种 质量 屈服强度(≥N/ mm2) 抗拉强度(n / mm2) 伸长(≥%) 冲击试验(V缺口)
厚度或直径。Ømm. 厚度或直径。Ømm. 温度。℃ 吸收能量(垂直,≥J)
Ø≤16. 16 < Ø ≤40 40 <ø≤60 60 <ø≤100 100 <ø≤150 150 <ø≤200 Ø≤40. 40 <ø≤60 60 <ø≤100 100 <ø≤150 150 <ø≤200
Q235 Q235A. 235 225 215 205 195 185. 370 - 500. 26. 25. 24. 22. 21. - -
Q235B. +20 27.
Q235C. 0.
Q235D. -20
表3,Q235材料的弯曲试验结果
冷弯试验180°(B=2a)
年级 样品定向 钢Ø曲线中心
≤60mm >60-100毫米
Q235 垂直的 一种 2A
水平 1.5a 2.5A

B=试样钢宽度;a=样品直径或厚度。

钢轧制Q195和Q235B级纤维钢,厚度或直径不超过25mm。

  • Q235钢当量
  • Q235材料相当于美国ASTM、ISO、欧洲EN、德国DIN EN、英国BS EN、法国NF EN、日本JIS标准。
  • Q235印度相当于E250,印度标准是2062。

S235JRG2和S235J2G4是EN 10025:1993中的旧名称,S235JRG2替换为EN 10025-2:2004中的新名称S235JR(1.0038),S235J2G4替换为S235J2(1.0117)。

中国 美国 德国 英国(英国) 日本 法国 ISO
标准 年级 标准 年级 标准 等级(钢号) 标准 等级(钢号) 标准 年级 标准 等级(钢号) 标准 年级
GB / T 700 Q235A. ASTM A36 / A36M;
ASTM A283/A283M
A36钢;
D级
BS 970 PRAT 1 080A15 JIS G 3101;
JIS G 3106.
SS440;
SM400A
GB / T 700 Q235B. ASTM A36;
ASTM A283/A283M
A36;
D级
DIN EN 10025-2. S235JR(1.0038) BS en 10025-2. S235JR
(1.0038)
JIS G3101;
JIS G3106
SS440;
SM400A
NF EN 10025-2 S235JR(1.0038)
GB / T 700 Q235C. ASTM A36;
ASTM A283 / A283M;
ASTM A573 / A573M
A36;
d级;
58年级
DIN EN 10025-2. S235J0
(1.0114)
BS en 10025-2. S235J0 (1.0114) JIS G3106 SM400A,
SM400B.
NF EN 10025-2 S235J0 (1.0114) ISO 630-2 S235B.
GB / T 700 Q235D. ASTM A36;
ASTM A283M.
A36;
D级
DIN EN 10025-2. S235J0 (1.0114) BS en 10025-2. S235J0 (1.0114) JIS G3106 SM400A NF EN 10025-2 S235J0
(1.0114)
ISO 630-2 S235B,
S235C.

Q195 VS Q215,Q235和Q275钢

在这里,我们展示了Q195 VS Q215,Q235&Q275,这些钢系列的差异,这些钢系列都属于中国标准碳结构钢,下面的发言显示了化学成分和机械性能的差异。

化学成分 %
钢系列 钢种 c(≤) Si(≤) Mn(≤) p(≤) (≤)
Q195 Q195 0.12 0.30 0.50 0.035 0.040
Q215系列 Q215A. 0.15 0.35 1.20 0.045 0.050
Q215B. 0.15 0.35 1.20 0.045 0.045
Q235系列 Q235A. 0.22 0.35 1.40 0.045 0.050
Q235B. 0.20 0.35 1.40 0.045 0.045
Q235C. 0.17 0.35 1.40 0.040 0.040
Q235D. 0.17 0.35 1.40 0.035 0.035
Q275系列 Q275A. 0.24 0.35 1.50 0.045 0.050
Q275B. 0.21 0.35 1.50 0.045 0.045
Q275C. 0.20 0.35 1.50 0.040 0.040
Q275D 0.20 0.35 1.50 0.035 0.035
机械性能(MPA)
年级 屈服强度 抗拉强度
Q195 195 315-430.
Q215 215 335 - 450
Q235 235 370-500.
Q275 275. 410-540

1 n / mm2 = 1 mpa

标签:Q195 VS Q215,Q195 VS Q235,Q195 VS Q275

碳素钢规范、标准和标识

碳钢管用于输送流体和气体在各种气动,液压和工艺应用。

可用规范

API规格5CT.
产品名称 执行标准 尺寸(毫米) 钢码/钢级
铸件 API 5CT Ø114-219x wt5.2-22.2 J55,K55,N80,L80,P110
管道 API 5CT Ø48.3-114.3x wt3.2-16 J55,K55,N80,L80,P110
API规格5L.
产品名称 执行标准 尺寸(毫米) 钢码/钢级
管道 API 5L. Ø10.3-1200x wt1.0-120 A、 B、X42、X46、X52、X60、X70、X80、PSL1/PSL2
ASTM / ASME.
产品名称 执行标准 尺寸(毫米) 钢码/钢级
黑色和热浸镀锌无缝钢管 ASTM A53 Ø10.3-1200 x WT1.0-150 组A,组B,组C
高温用无缝碳钢管 ASTM A106 Ø10.3-1200 x WT1.0-150 Gr.B, Gr.C
无缝冷拔低碳钢热交换器和冷凝器管 ASTM A179 Ø10.3-426x wt1.0-36 低碳钢
无缝碳钢锅炉管高压 ASTM A192 Ø10.3-426x wt1.0-36 低碳钢
无缝冷绘的中间合金钢热交换器和冷凝器管 ASTM A199 Ø10.3 -426 x 1.0 -36 T5,T22
无缝中碳钢锅炉和过热器管 ASTM A210 Ø10.3-426x wt1.0-36 A1,C.
无缝铁素体和奥氏体合金钢锅炉,过热器和热交换器管 ASTM A213 Ø10.3-426x wt1.0-36 T5、T9、T11、T12、T22、T91
用于机械管的无缝碳和合金钢 ASTM A333 Ø1/ 4“-42”x WT SCH20-XXS GR.1,GR.3,GR.6
低温用无缝和焊接碳钢管及合金钢管yabo亚搏官网 ASTM A334 Ø1/ 4“-4”x WT SCH20-SCH80 组1,组6
无缝冷轧碳钢给水加热器管 ASTM A556. Ø10.3-426x wt1.0-36 A2, B2
din
产品名称 执行标准 尺寸(毫米) 钢码/钢级
无缝钢管升高 DIN 17175. Ø10-762x wt1.0-120 St35.8、St45.8、10CrMo910、15Mo3、13CrMo44、STPL340、STB410、STB510、WB36
无缝钢管 DIN 1629 / DIN 2391 Ø13.5-762 x WT1.8-120 St37.0, St44.0, St52.0, St52.3
无缝钢管 DIN 2440 Ø13.5-165.1x wt1.8-4.85. St33.2
无缝钢管用于结构用途 DIN 2393. Ø16-426x wt1.0-36. RSt34-2, RSt37-2, RSt44-2, St52
BS.
产品名称 执行标准 尺寸(毫米) 钢码/钢级
机器结构的无缝钢管 BS 970. Ø10-762x wt1.0-120 碳素钢
锅炉和热交换器用无缝钢管 BS 3059. Ø10-762x wt1.0-120 360, 410, 440, 460, 490

碳钢管冷却方法随材料而变化。对于大多数钢铁使用自然冷却以满足要求。

碳钢管是气体项目领域中最常用和广泛应用的。
大直径涂层钢管广泛应用于自来水,天然气,石油,化学,制药,电信,电,电力,大直径钢制船舶工程领域一般小于管89的外径统称为小直径钢管。

碳钢管的力学性能是在碳钢冶炼缺陷冶炼和铸造过程中产生的,如偏析、非金属夹杂物、气孔、收缩和裂纹等。

碳钢管防锈油:它具有高耐腐蚀性和粘合性,不含甲醛,苯,重金属,环境保护和操作员的身心健肥等有害物质。

密度通过将质量除以体积来计算。密度碳素钢约为7.85 g/cm3 (0.284 lb/in3)。

提高钢的性能有两个途径,一是调整钢的合金化化学成分;另一种是热处理、热处理和成形变形相结合的方法。在现代工业技术领域,提高钢材性能的热处理仍然占据主导地位。

碳钢的优点:冶炼工艺相对简单,成本低,压力加工性能好,切割性能好,机械性能好。

无缝钢管的内径大于6.0mm,壁厚小于13mm退火的无缝钢管材料,可用W-B75韦伯斯特硬度测试非常快,容易,适用于无缝钢的快速无损性管材材料合格检查。

低碳钢是一种金属,具有由相对较少量的碳组成的合金元件。通常,它的碳含量为0.05%和0.30%,含有0.40和1.5%的锰含量。低碳钢是一种用于一般用途的最常见类型的钢之一,部分原因是它通常比其他类型的钢昂贵。

碳钢管锈蚀

碳钢管防锈油:它具有高耐腐蚀性和粘合性,不含甲醛,苯,重金属,环境保护和操作员的身心健肥等有害物质。

布氏硬度(Hb)具有一定直径的钢球或碳化钨球,压入预定的测试力(f)的图案表面,在滴加后的预定保持时间之后,测量样品表面凹陷的直径(l)。

钢是主要含有铁的合金。但它可以通过添加某些其他元素来改变其属性以适应特定的要求。

在焊接过程中遇到的孔洞问题是很常见的,焊接材料干燥,母材和焊接耗材腐蚀,焊接过程不够稳定,油和杂质和保护差会有不同程度的气孔。

带钢是进入焊管单元并经多通道轧辊轧制后,逐步轧制带钢,形成具有开口间隙的圆管,调整压辊量减小,使带钢成型碳钢管焊缝隙控制在1 - 3毫米,焊接端齐平。如果间隙太大并且会导致近距离效果降低,涡流缺乏热量,谷物之间的焊接接头差不完全融合或开裂。

交付标准长度的碳钢管道,也称为用户要求长度或合同的长度,现有标准中有四个规定

碳钢内部缺陷在碳钢冶炼缺陷冶炼和浇铸过程中产生,例如偏析,非金属夹杂物,孔隙率,收缩和裂缝。

碳钢管的力学性能是在碳钢冶炼缺陷冶炼和铸造过程中产生的,如偏析、非金属夹杂物、气孔、收缩和裂纹等。

碳钢缺陷是由碳钢冶炼和轧制(锻造)工艺中的设备,工艺和操作引起的,包括瘢痕,裂缝,残余收缩,分层,白点,隔离,非金属夹杂物,如骨质疏松症和带状。

EN10025(93)S235JR(G2),S235 J0,S235J2G3,S235J2G4

对于S235钢,S表示结构。235意味着它的屈服强度应超过235MPa。钢等级S235可以以质量JR,JR(G2),J0,J2,J2G3,J2G4提供。

S235级钢是一种易焊接的低碳锰钢,抗冲击性良好(包括在零温度下)。

该材料通常在未经处理或正常化的条件下提供,并有多种变体(用附加字母和/或数字表示),可对化学成分和机械性能进行轻微修改。

这种材料的可加工性类似于低碳钢。

  • JR意味着20度的冲击试验。
  • J0表示0度的影响测试
  • J2表示-20度的冲击试验。

S235钢的输送条件有:

正火轧制(+N):在一定温度范围内进行最终变形,使材料状态与正火后的状态相当,使正火后力学性能仍保持规定值的轧制过程。

卷轧(+ Ar):输送条件无需任何特殊轧制和/或热处理条件。

热机械轧制:轧制过程,其中在一定温度范围内进行最终变形,导致具有某些性质的材料条件,其通过单独通过热处理无法实现或重复。

如果您有兴趣了解更多关于S235JR(G2), s235j0,S235J2G3, S235J2G4钢的信息,请联系我们的销售团队。

法兰材料规范

碳钢和不锈钢法兰的尺寸在ASME B16.5标准中定义。这些凸缘的材料质量在ASTM标准中定义。

阳光钢铁

我们的团队在维修和生产各类钢铁供应方面受过高度培训和经验丰富。无论您是大型建筑项目,还是需要零件工业机械,我们的钢铁制造顾问团队将确保您的项目提供您需要的零件,当您需要时。

版权所有©2011阳光钢铁企业有限yabo亚博公司。保留所有权利国际比较项目编号:08010763
