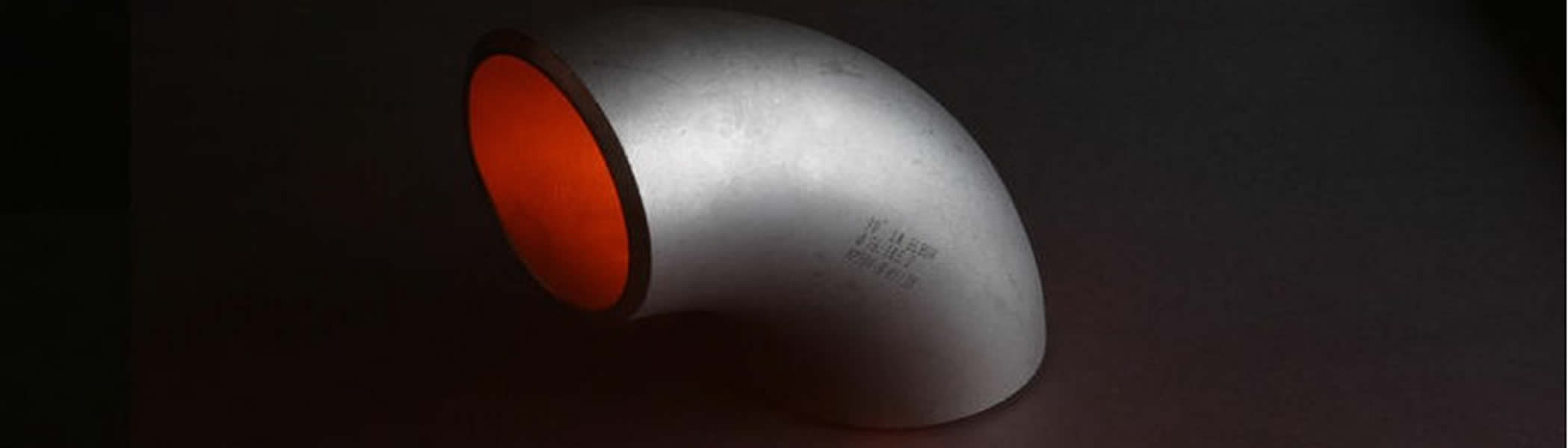

管道弯头

管道弯头用于安装在两段管道或允许改变方向的管道之间,通常这些弯头通过连接端来区分。

一般标准

标准 规格
ASTM A234 中温和高温应用的锻造碳钢和合金钢管道配件的标准规范
ASTM A420 低温应用的锻造碳素钢和合金钢管道配件的标准规范
ASTM A403 锻造奥氏体不锈钢管道配件的标准规范
ASTM A234

该规格涵盖无缝和焊接结构的锻造碳钢和合金钢配件。除非按顺序指定无缝或焊接结构,否则可以在供应商的选项提供。所有焊接施工配件都根据本标准提供100%射线照相。根据ASTM A234,根据化学成分,可以使用几种等级。选择将取决于连接到这些配件的管材。

抗拉要求 WPB. WPC,WP11CL2 WP11CL1  WP11CL3
拉伸强度,min,ksi [mpa] 60 - 85 70-95 60 - 85  75-100
(0.2%偏移或0.5%欠载延伸) (415 - 585) [485-655] (415 - 585)  [520-690]
屈服强度,最小ksi[MPa] 32 40 30. 45
[240] [275] [205] [310]

本规格下可提供的一些等级和相应的连接管材料规格如下:


ASTM A403

本规范涵盖无缝和焊接结构的锻造奥氏体不锈钢配件的WP和CR两种一般级别。

WP类配件按照ASME B16.9和ASME B16.28的要求制造,并细分为以下三个子类:

  • WP - 通过无缝制造方法从无缝产品中扫描。
  • WP-W这些配件包含焊接和所有由配件制造商制造的焊缝,如果管道焊接填料焊接,则包括起动管焊接的焊接制造商。然而,如果在没有加入填充材料的情况下焊接管道,则在起动管焊缝上没有进行射线照相。
  • WP-WX这些配件包含焊接和所有焊缝,无论是由配件制造商还是由起始材料制造商都是射线照相的。

CR级配件符合MSS-SP-43的要求,不需要进行无损检测。

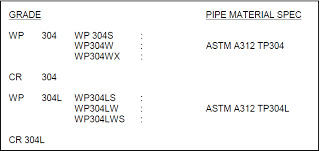

在ASTM A403下,根据化学成分的不同,有几种等级可供选择。选择取决于与这些管件连接的管道材料。本规格下可提供的一些等级和相应的连接管材料规格如下:


ASTM A420

本说明书盖锻造碳钢和无缝&焊接结构的合金钢配件用于在低温下使用。它包括四个等级WPL6,WPL9,WPL3&WPL8取决于化学成分。配件WPL6是在冲击测试温度 - 50℃,WPL9在-75℃下,WPL3在-100℃下和在WPL8 -195℃的温度。

对于直无缝管,管件的允许压力额定值可以按照ASME B31.3适用部分建立的规则计算。

管壁厚度和材料类型应与管件的使用要求一致,它们在管件上的标识代替压力等级标记。

钢。 类型 化学成分
C 如果 S. P. CR. 其他 ob 操作系统 δ5 HB.
WPL6 0.3 0.15-0.3. 0.04 0.035 0.6 - -1.35 0.3 0.4 0.12 CB:0.02,V:0.08 415 - 585 240 22
WPL9 0.2 0.03 0.03 0.4-1.06 1.6 - -2.24 435-610. 315. 20.
WPL3 0.2 0.13-0.37 0.05 0.05 0.31-0.64 3.2-3.8 450-620. 240 22
WPL8 0.13 0.13-0.37 0.03 0.03 0.9 8.4 - -9.6 690-865. 515. 16

热推动弯头是无缝弯头到采用过程的用于制造弯管成型机,芯模和加热装置,使用一组机器对钢坯的在肘推送系统运行到前模具中,在该加热的推动下管运行孔扩大和形成工艺。

默认情况下,有5个机会,45°,90°和180°弯头,在“长半径”版本的所有三个,另外90°和180°弯头无论是在“短半径”的版本。

管弯头的类型和生产范围

我们的管道由一系列材料制成,如不锈钢,合金,碳,碳,高性能钢,以及有色材料和塑料。

生产范围 管腿弯头 管弯
类型 无缝的 无缝的
焊接 焊接

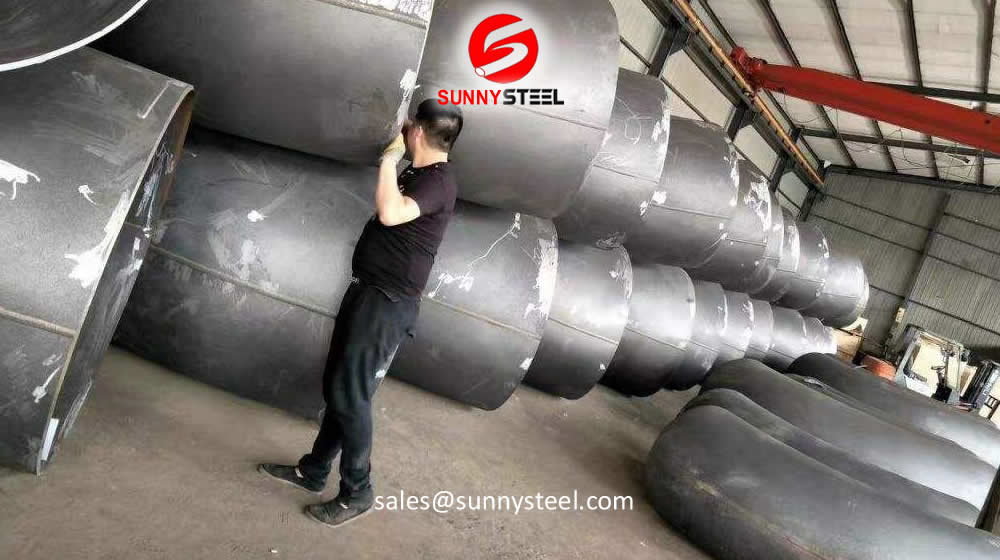

外径 DN 15 - DN 1000 Dn 15 - Dn 800
DN 250 - DN 1800 DN 250 - DN 1800
壁厚 2.0 - 120毫米 2.0 - 120毫米
弯曲半径 1.0 d (sr), 1.5 d (lr) ≥2.0 D
产品角度 0°-180° 0°-180°

我们的弯头的末端是为您现场方便而设计的,并可以加工对接,螺纹,或承插焊接。

出口肘部的哪些部位?

定制度弯头可以直接从生产设计制造,也可以从标准弯头切割。例如,将70度从90度的弯头切割。

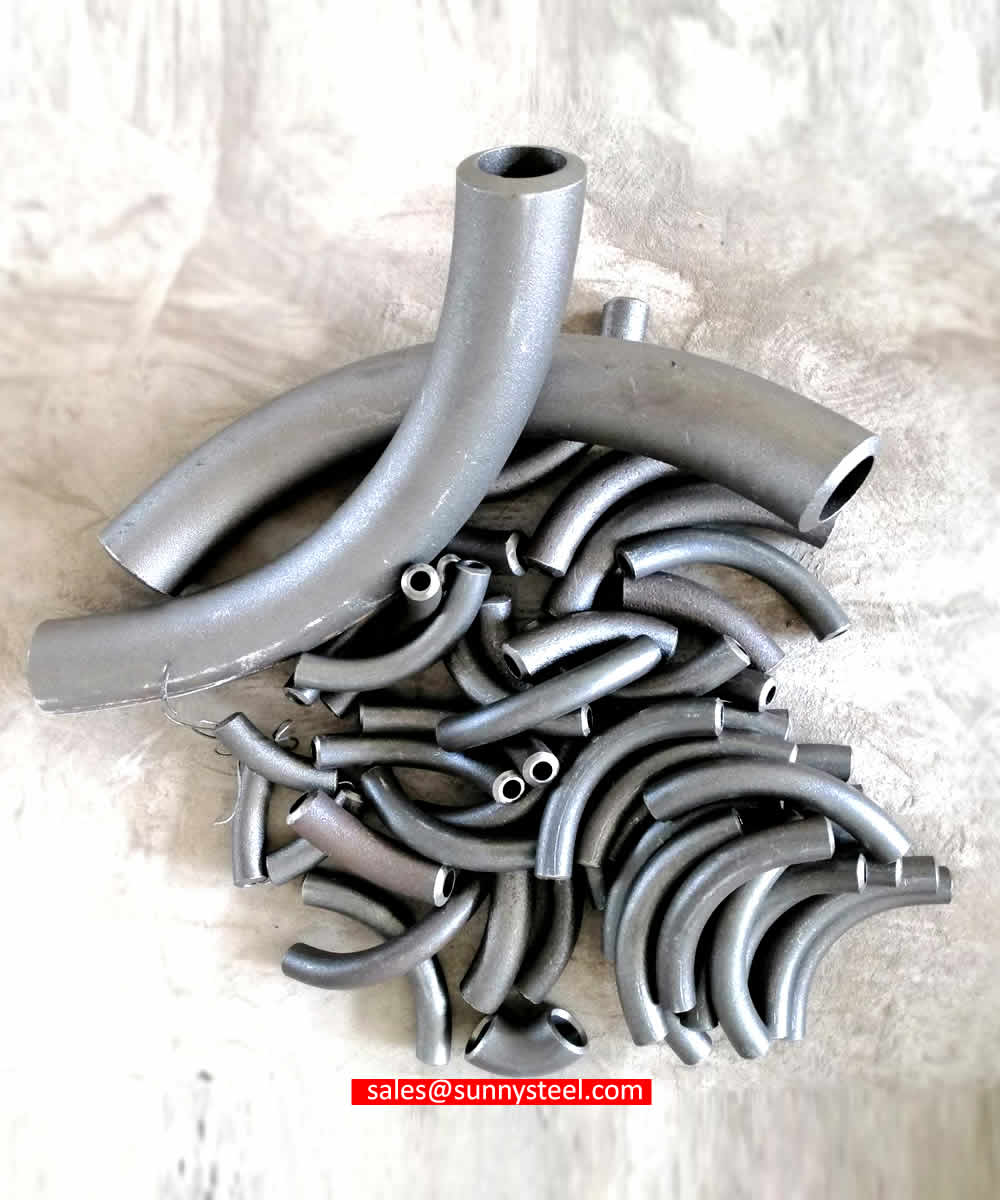

弯曲和肘部是epxorted到阿联酋

尺寸:¾" SCH 80, 45℃

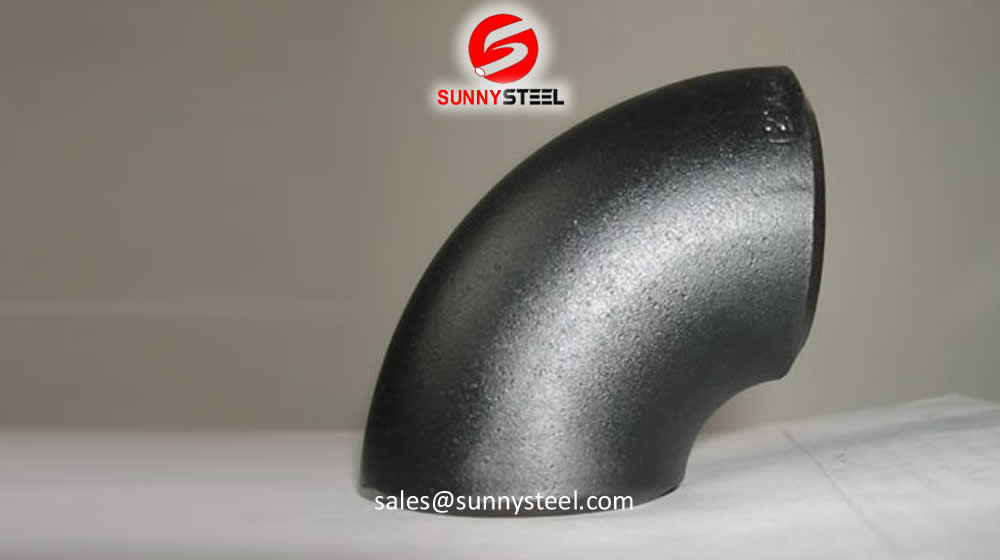

6D弯管,尺寸:½" SCH 160, 45度,a420 WPL6, BE, SMLS

6D弯管,尺寸:2 " SCH 160, 45度a420 WPL6 WPL6, BE, SMLS

6D弯曲,尺寸:¾“SCH 160,45 Deg,420 WPL6,BE,SML

6D弯管,尺寸:¾" SCH 160, 90°A 420 WPL6, BE, SMLS

6D弯曲,尺寸:½” ,SCH 160,90度。阿420 WPL 6,BE SMLS

6D弯曲,尺寸:½” SCH 40,90度。阿420 WPL 6,BE SMLS

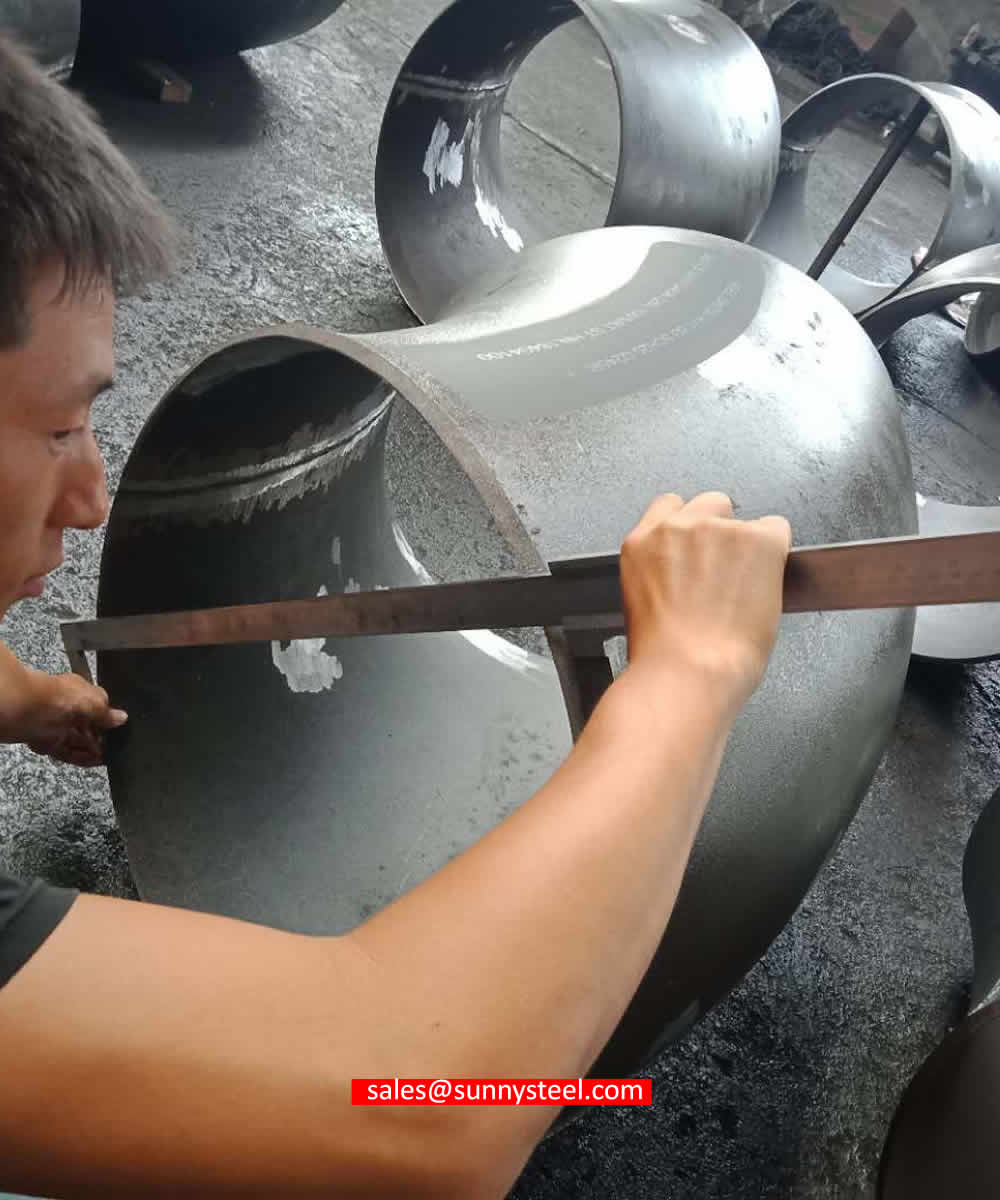

对焊弯头exproted到美国

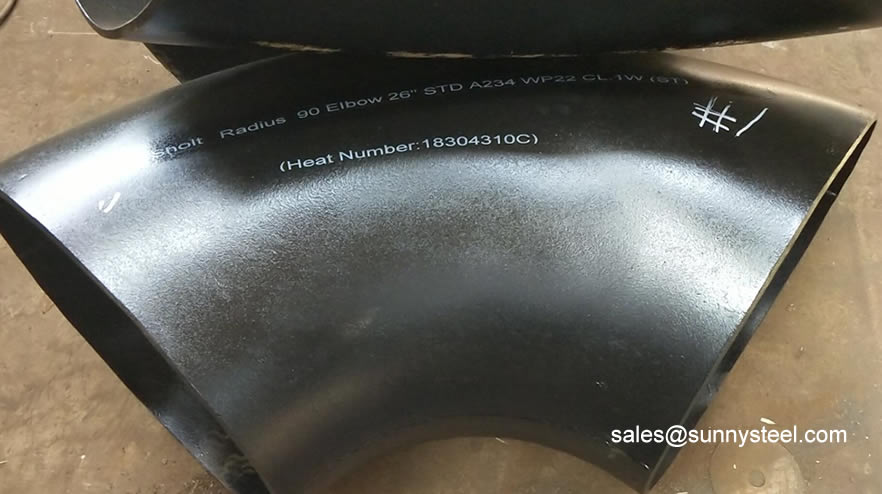

26“STD焊接或SMLS BW SR 90°。弯头ASTM A234 WP22

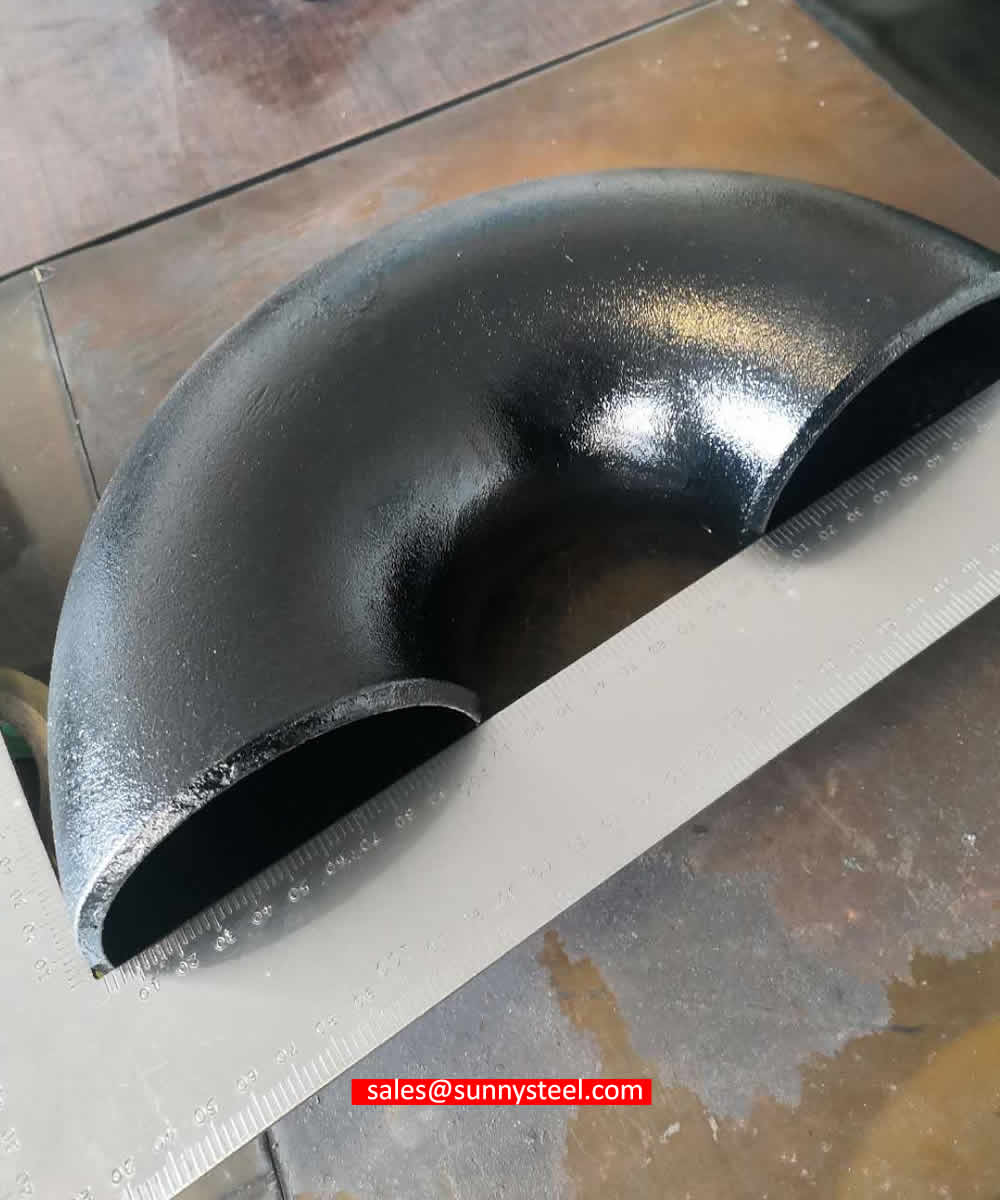

S235弯头出口意大利

S235Ø114.3* 3.6 2s 180 gr(r = 1d)弯头

304不锈钢弯头出口印尼

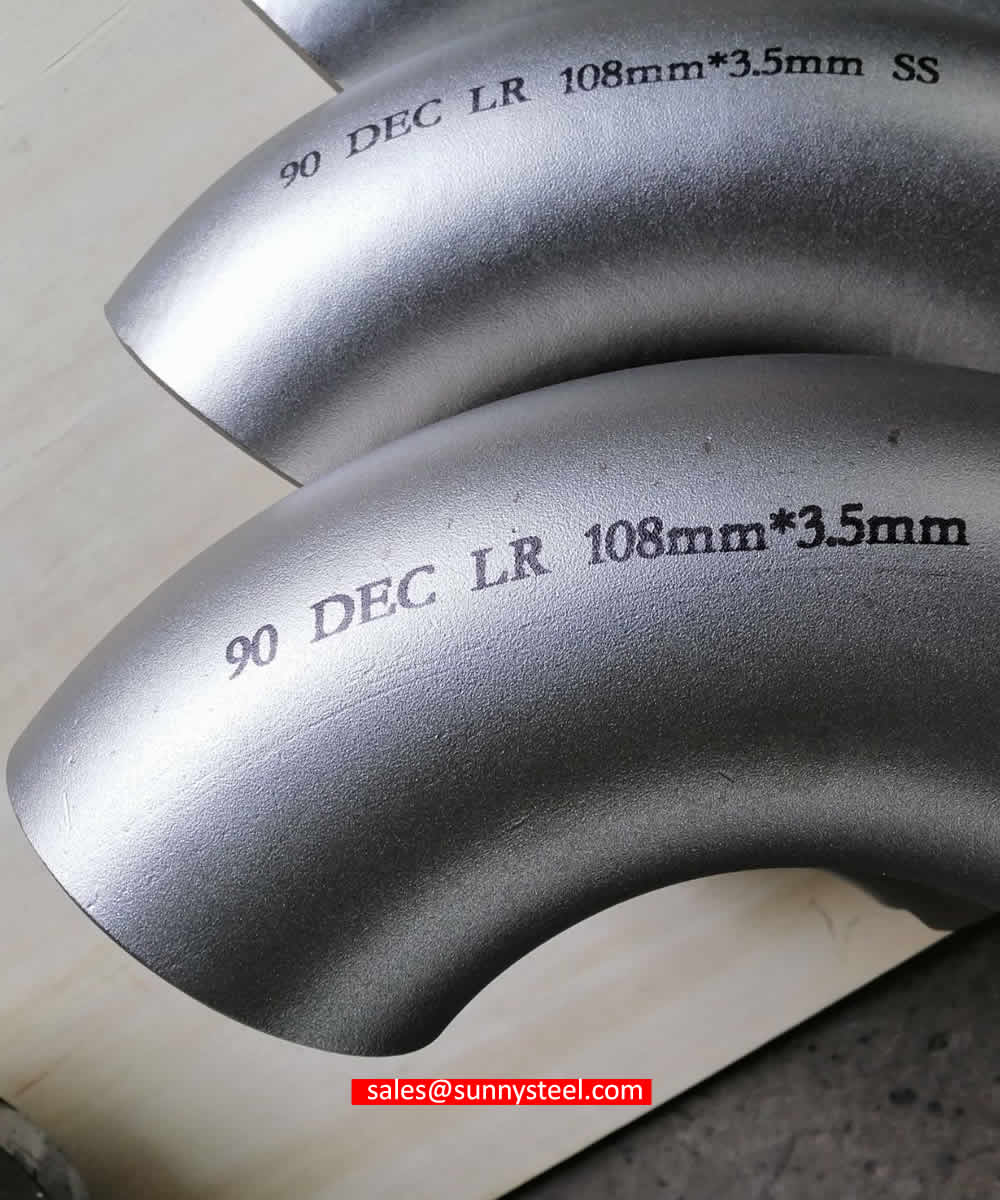

304不锈钢弯头90,DN 100;108 x 3.5

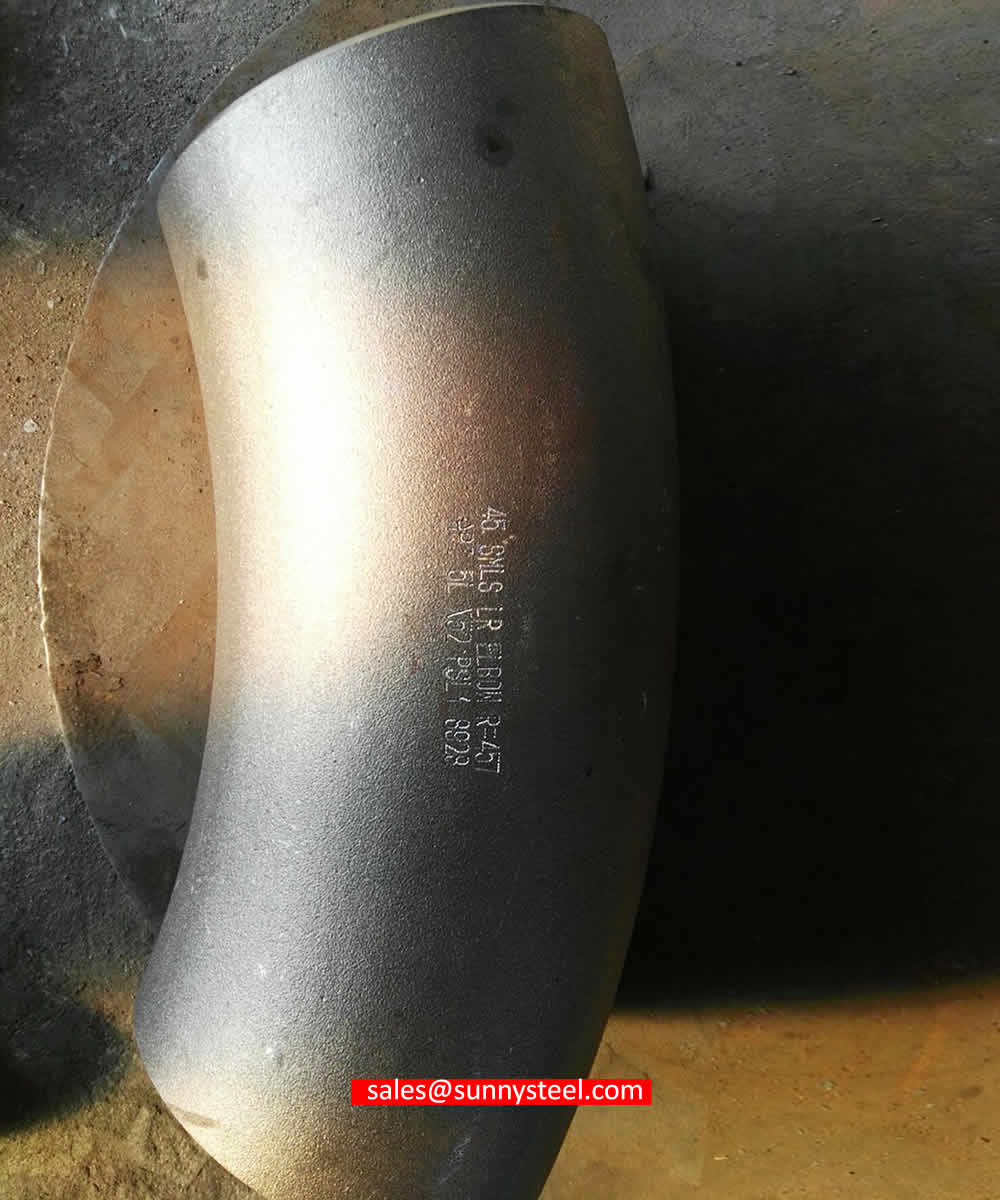

3D肘部出口意大利

S235Ø114.3* 3.6 2s 180 gr(r = 1d)弯头

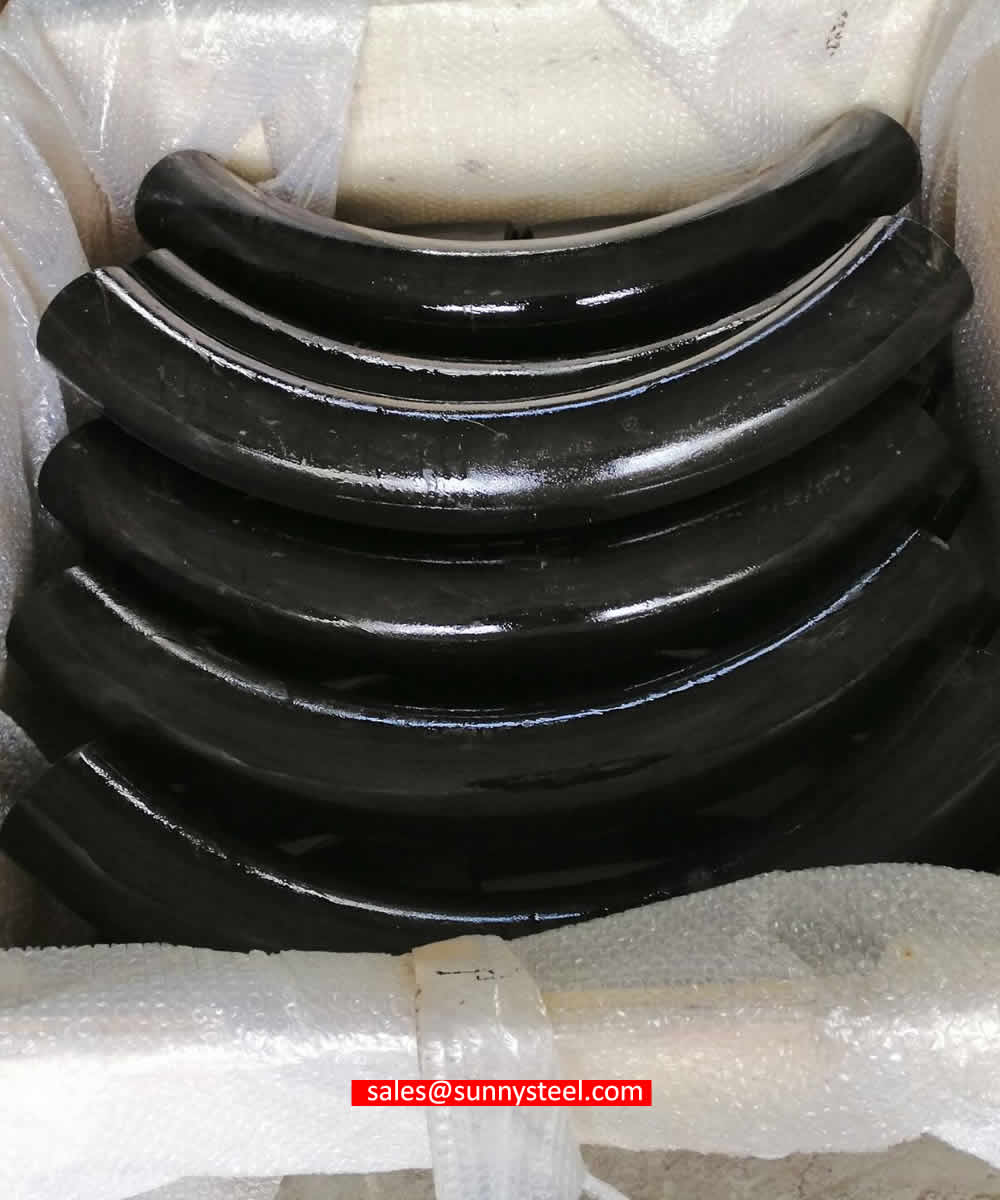

碳钢ASTM A53 B级弯头出口智利

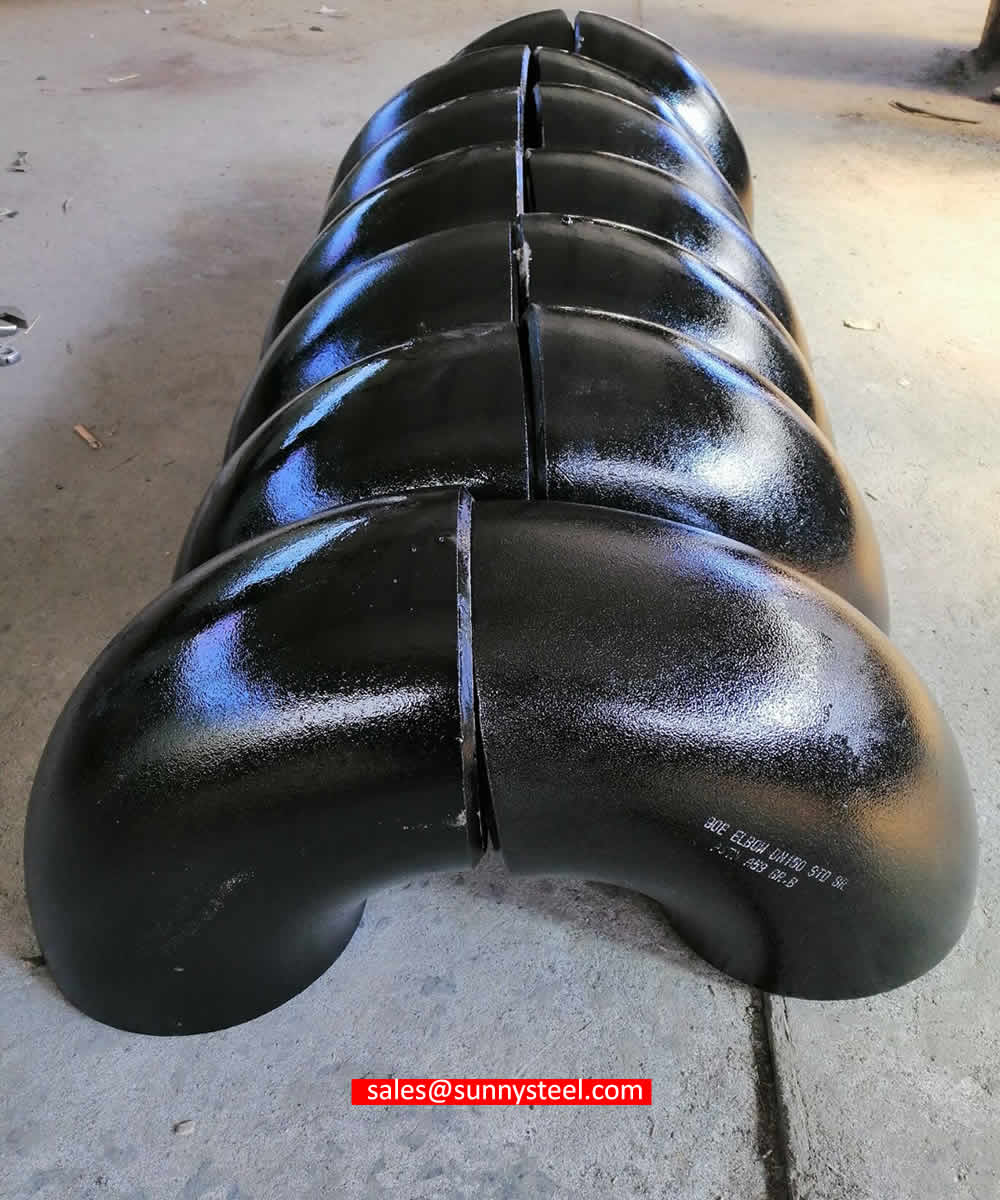

碳钢ASTM A 53级B级弯头DN 150 STD 90度SR

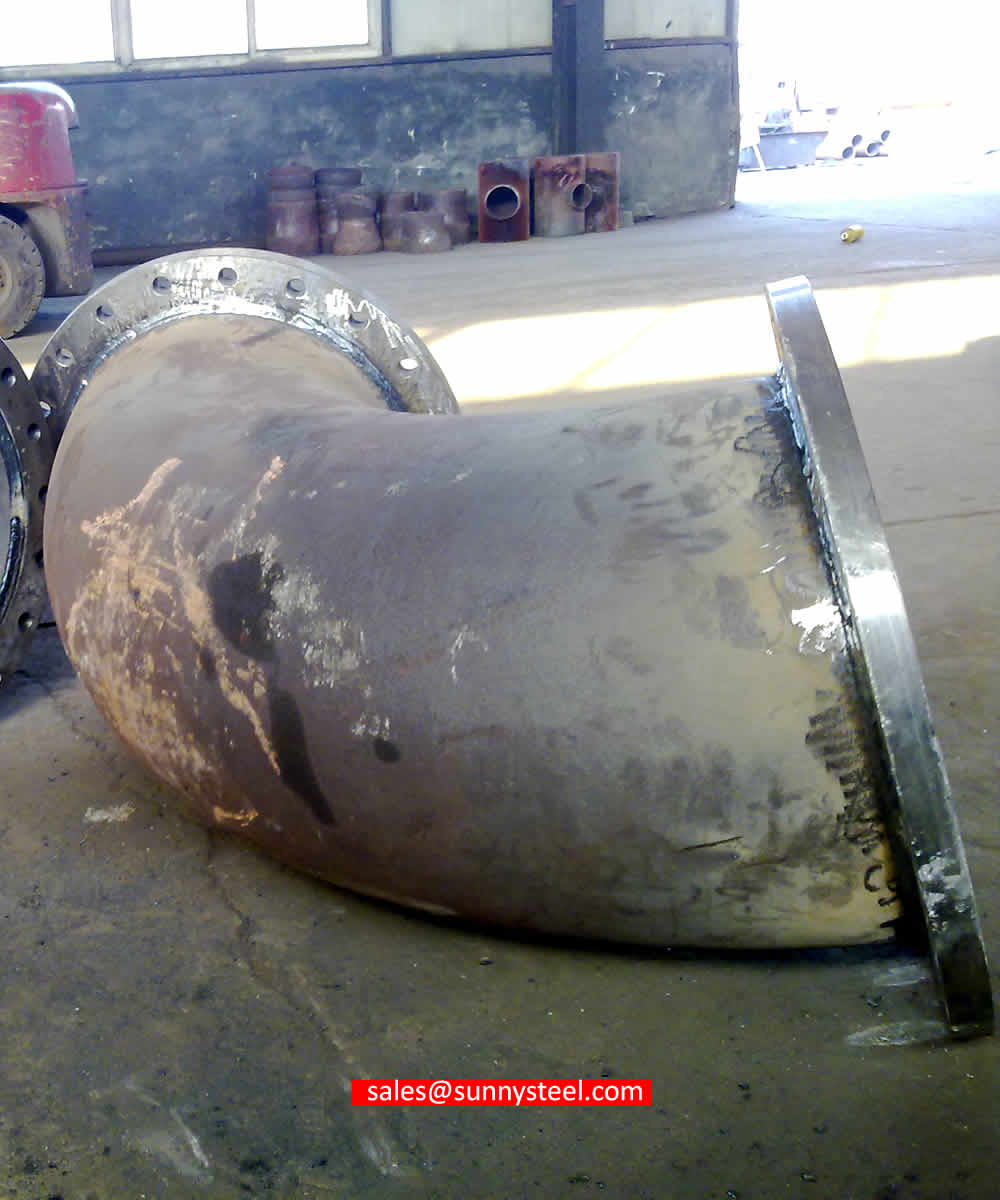

无缝的90deg肘部出口到菲律宾

无缝90度弯头,法兰lr.e a234wpb

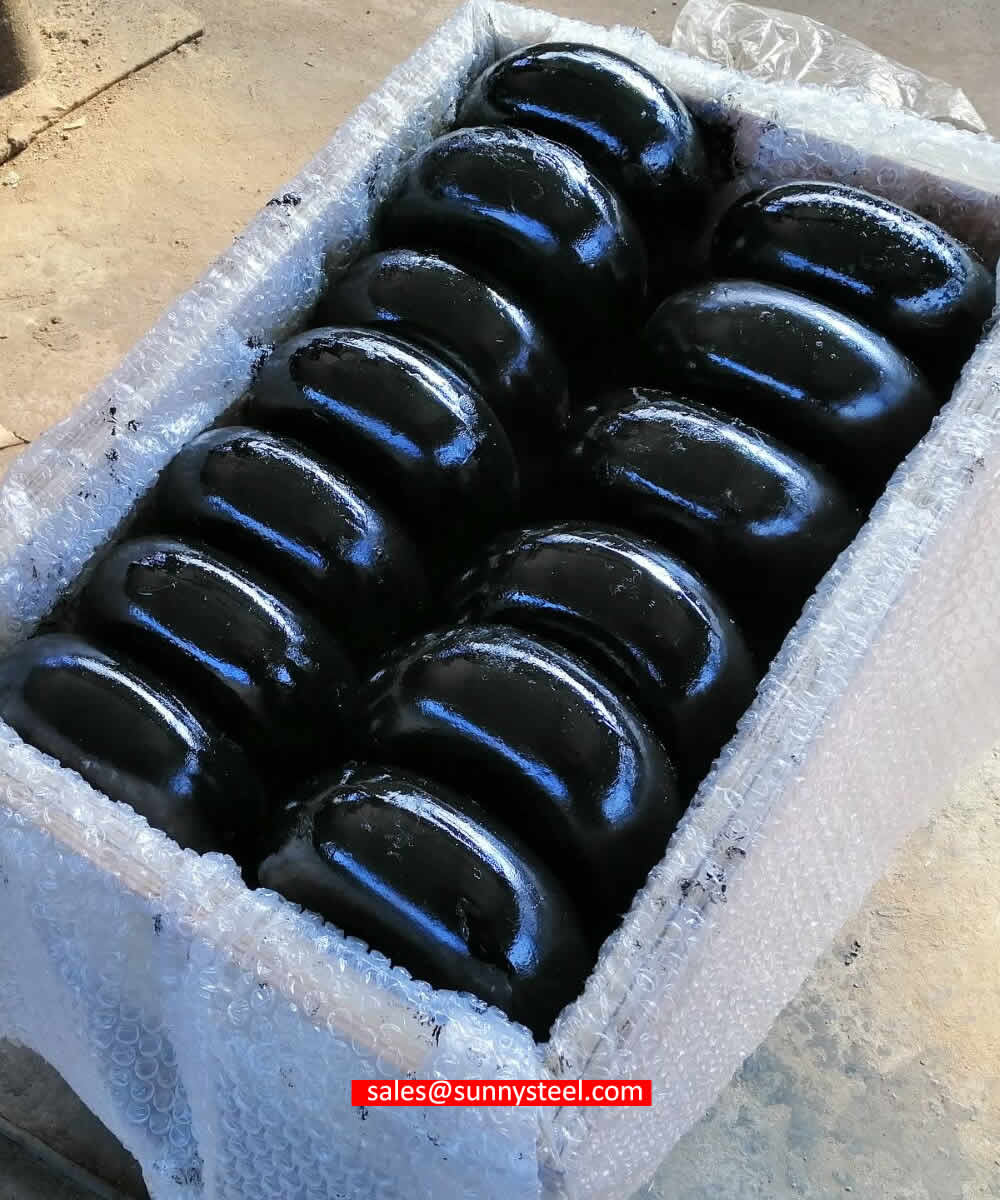

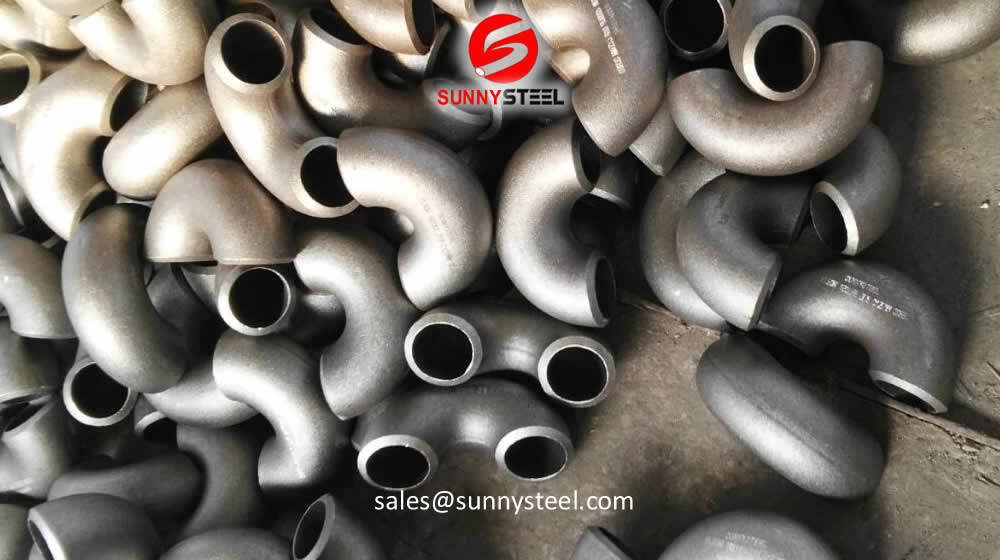

180度D73弯头出口越南

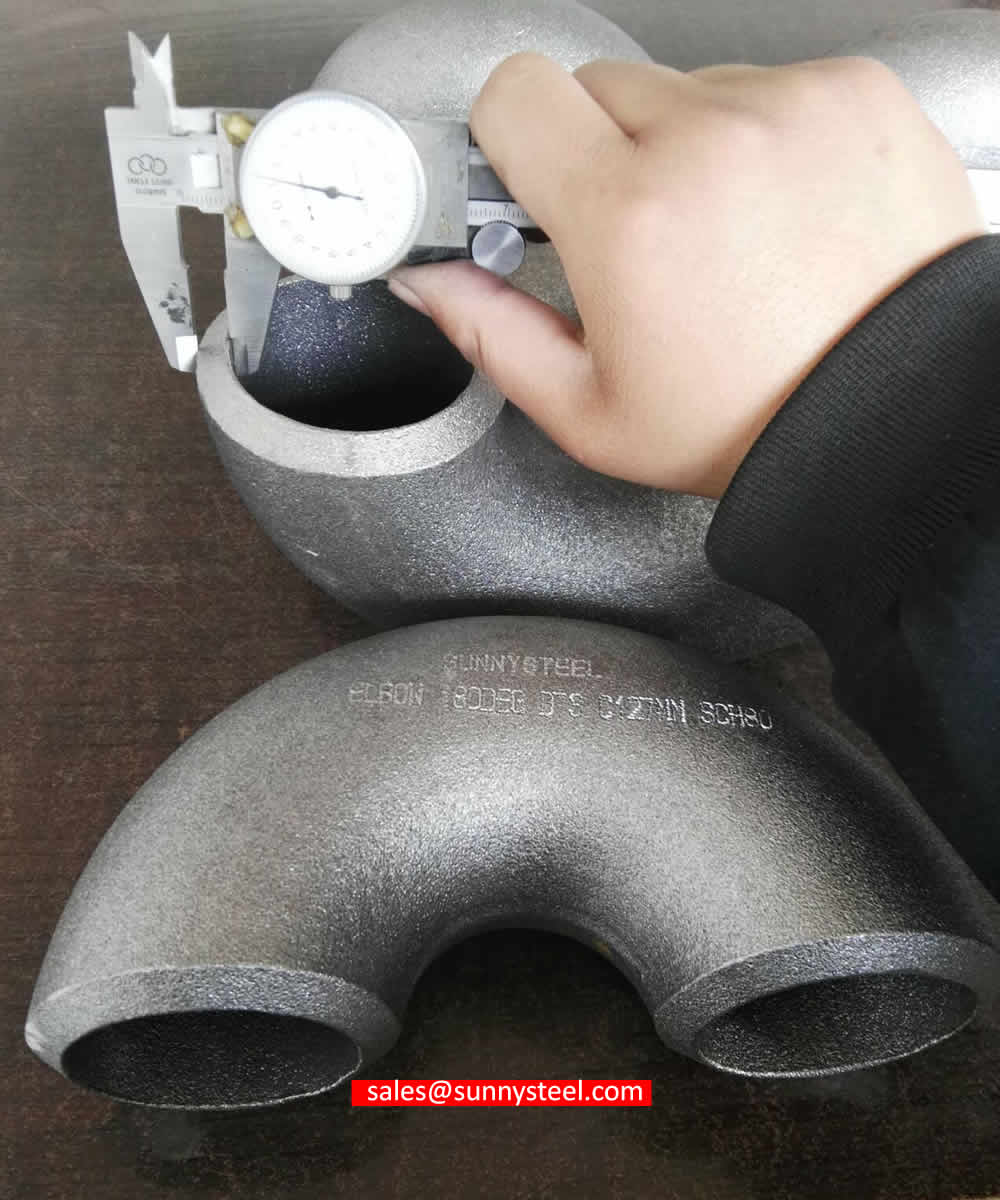

弯头180度D73 SCH80中心距离为127mm

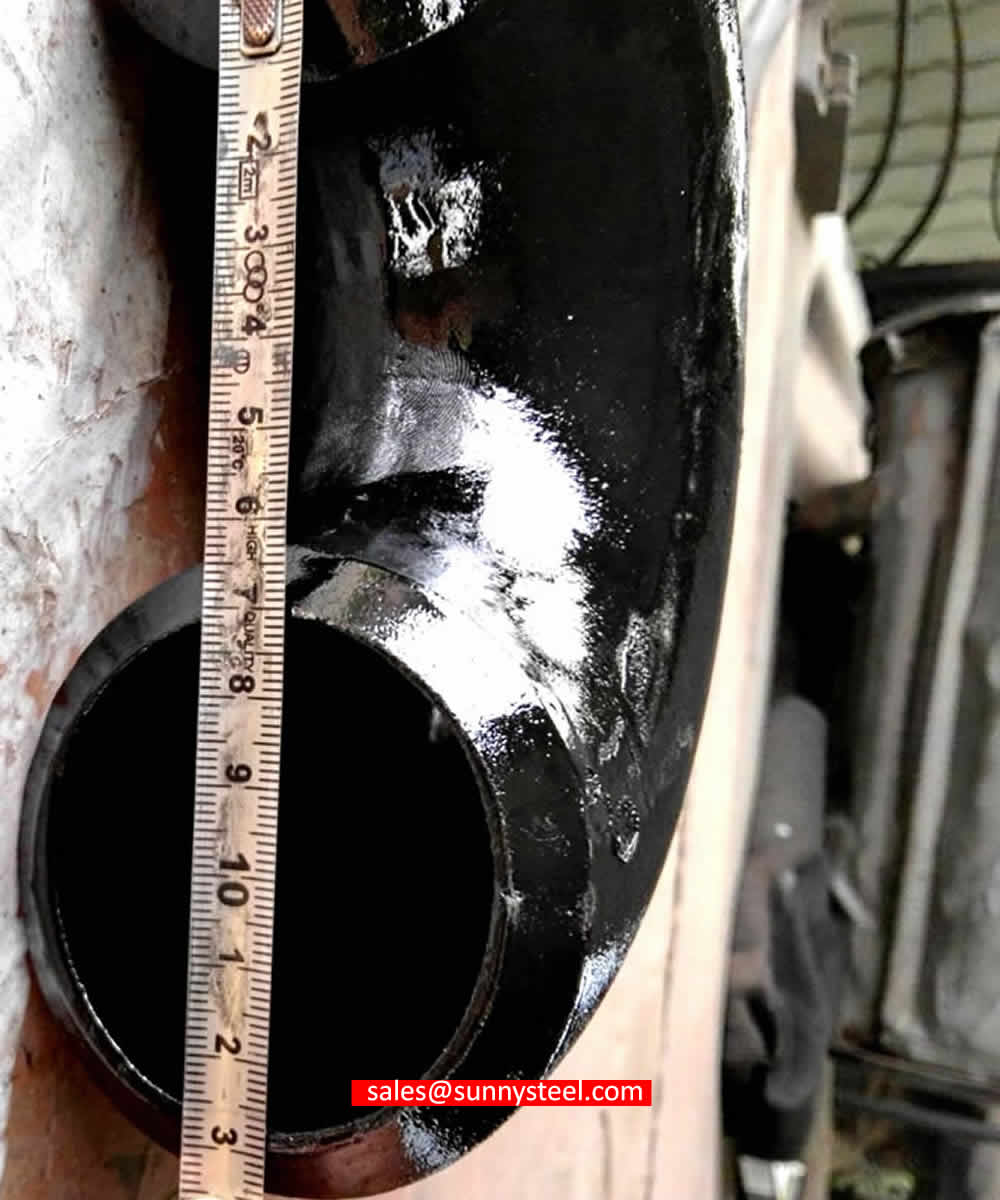

弯头180度D73 SCH80中心距离为90mm

碳钢DN100 90度弯头出口新加坡

碳钢DN100 90度弯头R520(DN100(4)X90度R520 X SCH 80)

碳钢DN100 x45度弯头R520 (DN100(4)x45度R520 x sch 80 (R216)

180度D73弯头出口越南

弯头180度D73 SCH80中心距离为90mm

180度D73弯头出口越南

弯头180度D73 SCH80中心距离为127mm

弯头180度D73 SCH80中心距离为90mm

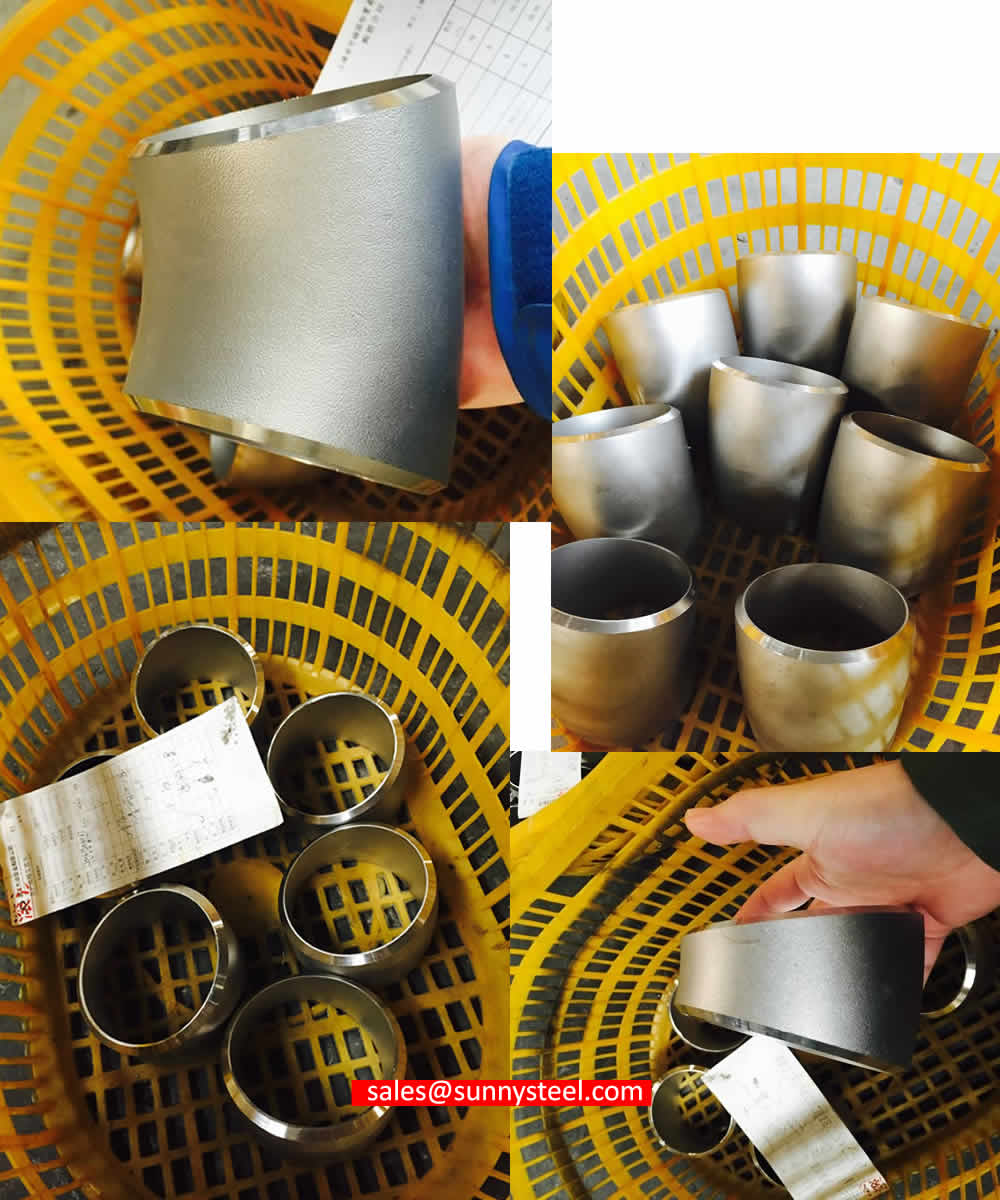

出口菲律宾304不锈钢弯头

法兰,管道,SW,4“,SCH 150,150 LB,304 SS,8孔

弯头,PIPE,4" DIA,对焊,22.5度,40 SCH,304 SS

弯头,PIPE,4" ,BW,45°,40 SCH,304 SS

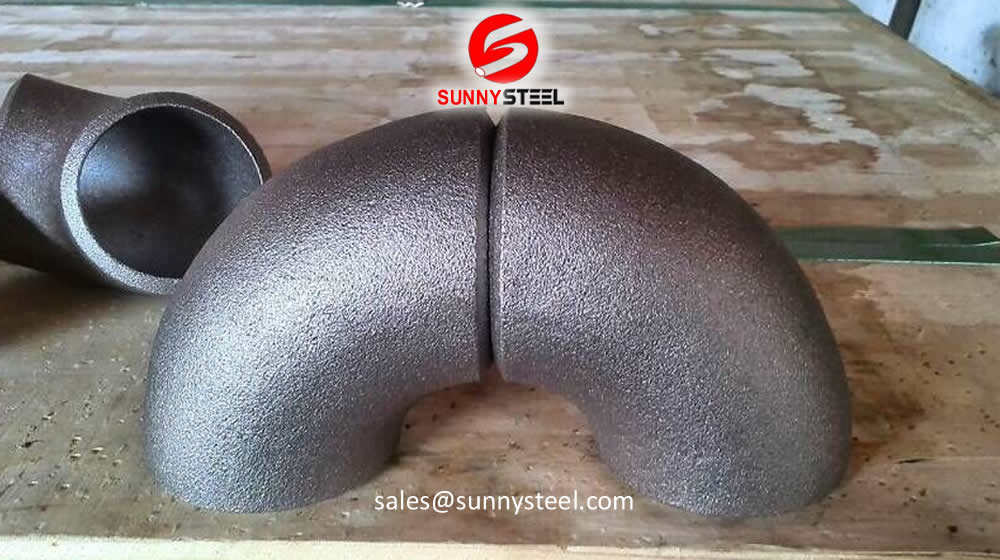

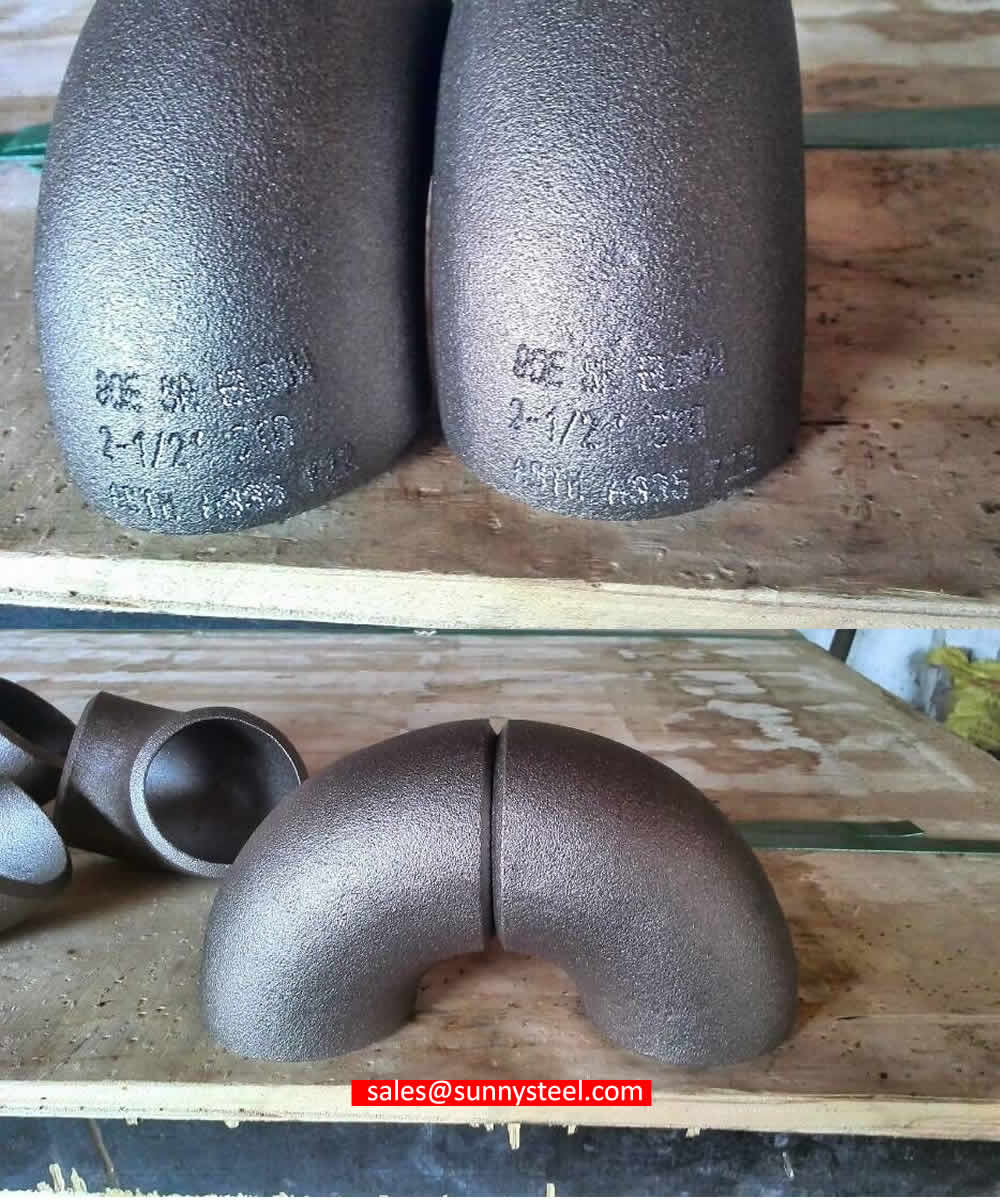

ASTM A335 P22 Elbow出口到韩国

2.5" STD ASTM A335 P22 90°

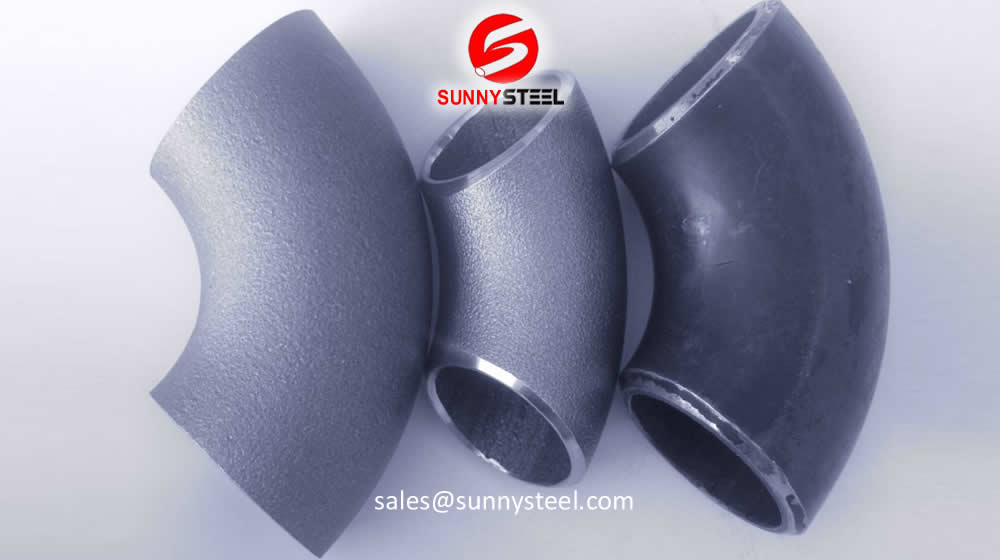

短半径弯头

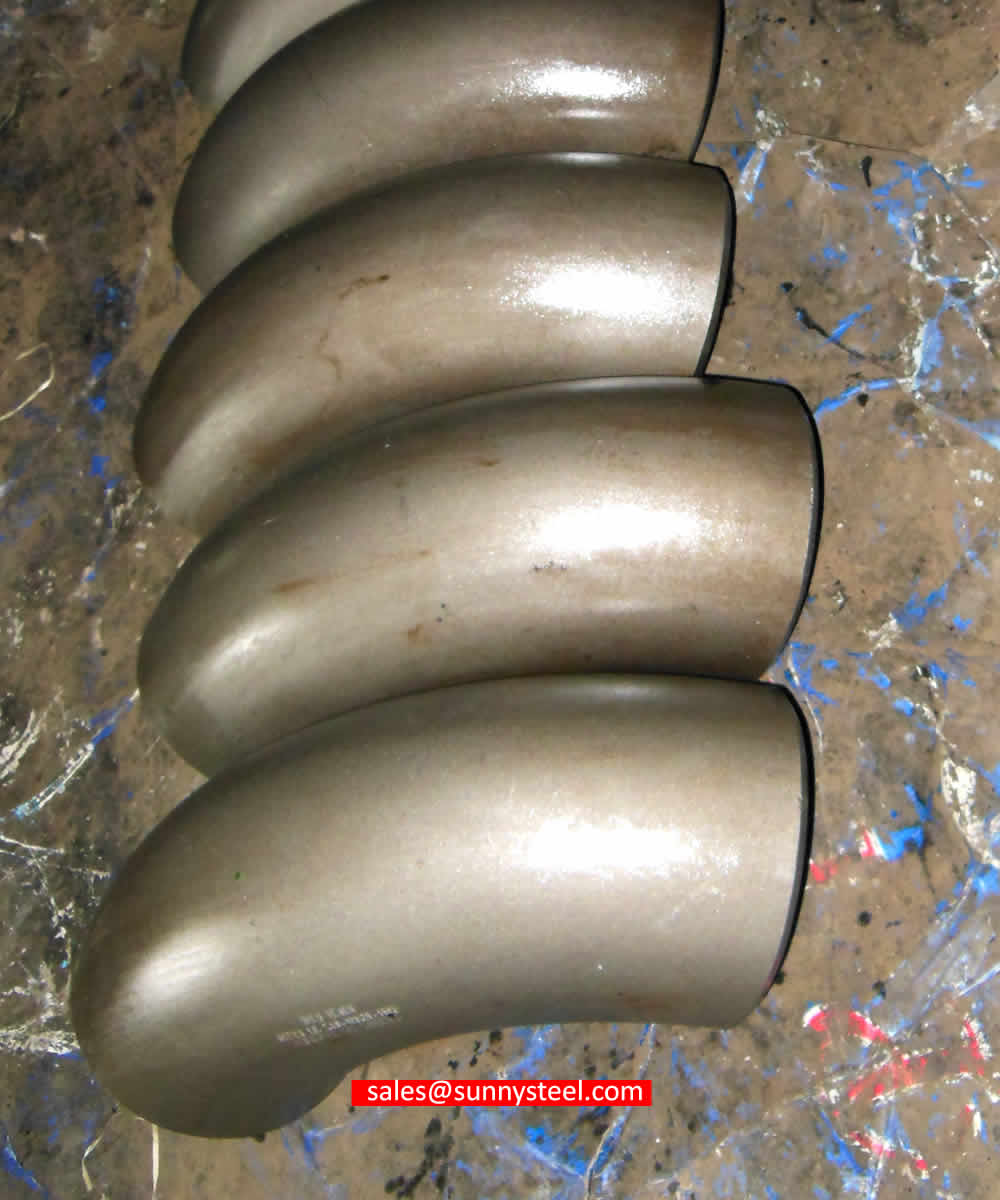

A234 WP11 Elbows出口到新加坡

SMLS弯头LR90.

A234 WP11.

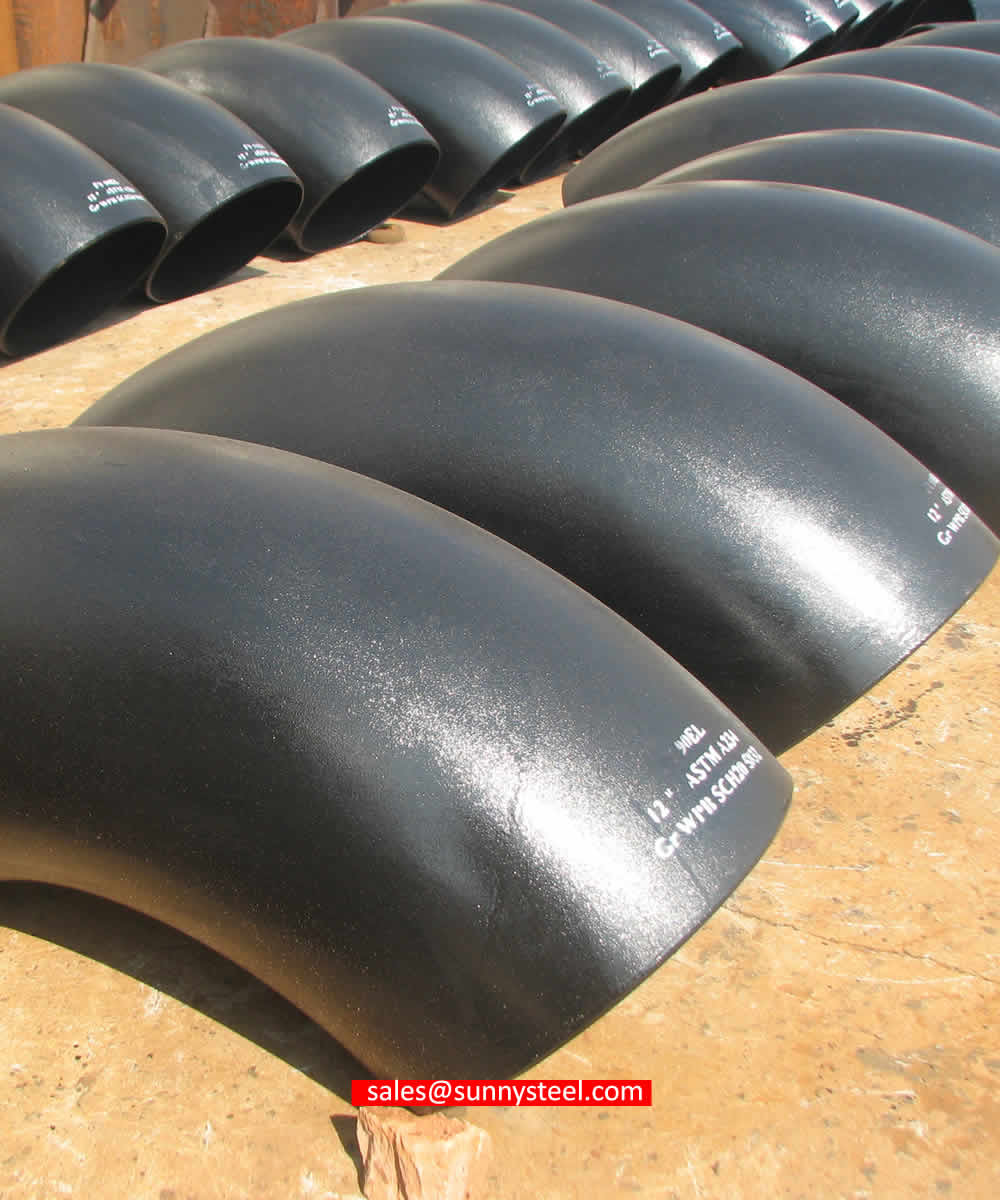

钢制无缝弯头出口到克罗地亚

无缝钢管弯头,R = 10D,从管API 5L制造佩玛/根据到6002 000 JSS-1330-001我6002 000 MR-1330-002

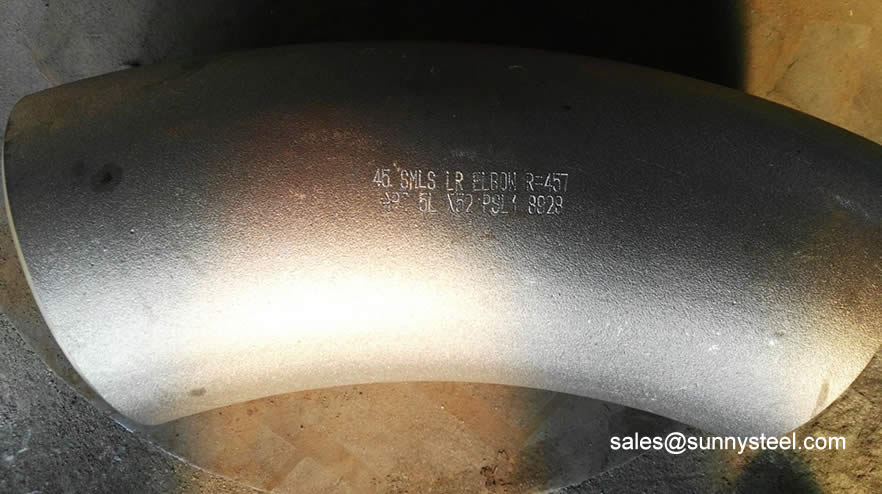

  • 406,4 x 9,5 90°API 5L x 60
  • 406,4 x 9,5 45°API 5L x 60
  • 406,4 x 9,5 30°API 5L x 60
  • 219,1 x 6,4 90°API 5L x 52
  • 219,1 x 6,4 45°API 5L x 52

90E d DN250 SCH30 GB12459

90E 1.5D DN60 SUS304

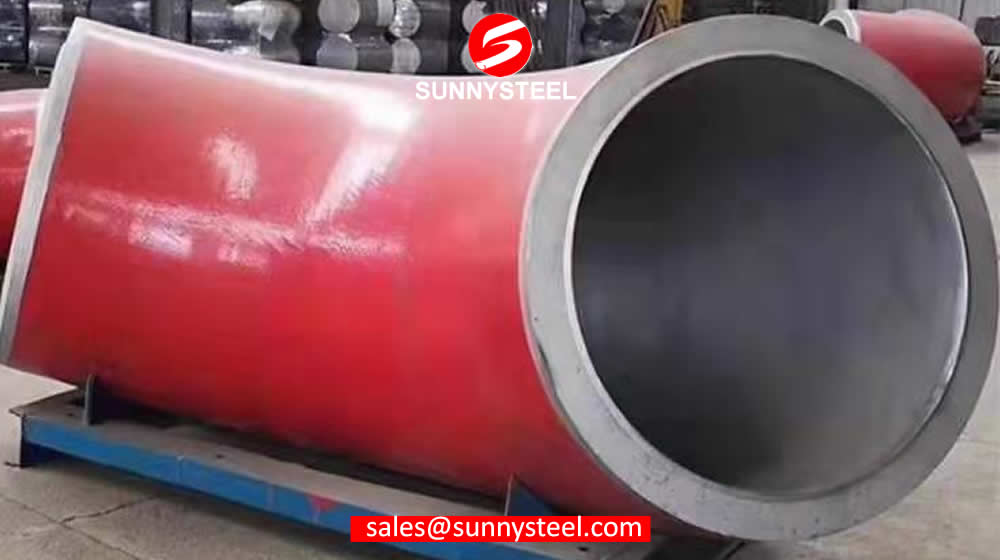

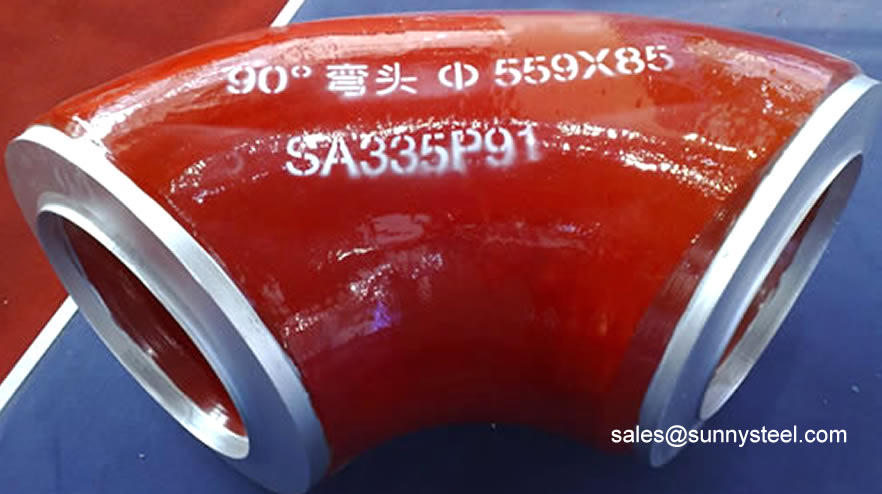

高压弯头

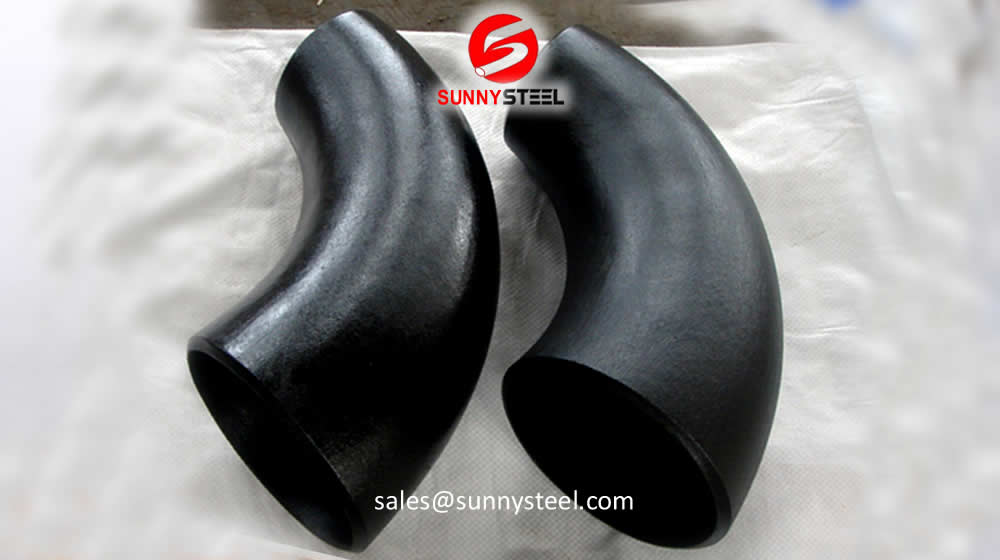

标准和减压高压弯头可提供任何尺寸和程度,可选择半径


各种各样的应用的所有领域

din
  • 圣35.8 I.
  • 圣35.8三
  • 15沫3
  • 13 CrMo 4
  • 10 CrMo 9
  • 圣35 N
  • 圣52.0
  • 圣52.4
EN.
  • P235GH-TC1
  • P235GH-TC2
  • 16MO3
  • 13 crmo4-5
  • 10 crmo9-10
  • x10crmovnb9-1
  • p215nl.
  • P265NL
  • L360NB
  • L360NE
  • p355n.
  • P355NL1
  • p355nh.
asme.
  • WPB.
  • WPL6
  • WPL3
  • WPHY 52
  • WP11
  • WP22
  • WP5.
  • WP9.
  • WP91
  • WP92

如何购买管道弯头?

弯管后弧检测:无缝弯管后弧厚度的检测是一项重要的任务。许多大型弯管厂家或严格的工程检查后弧是必须的。它关系到管道运行的安全稳定。

A324 WP22肘

检查端壁厚度

A324 WP22肘

马克

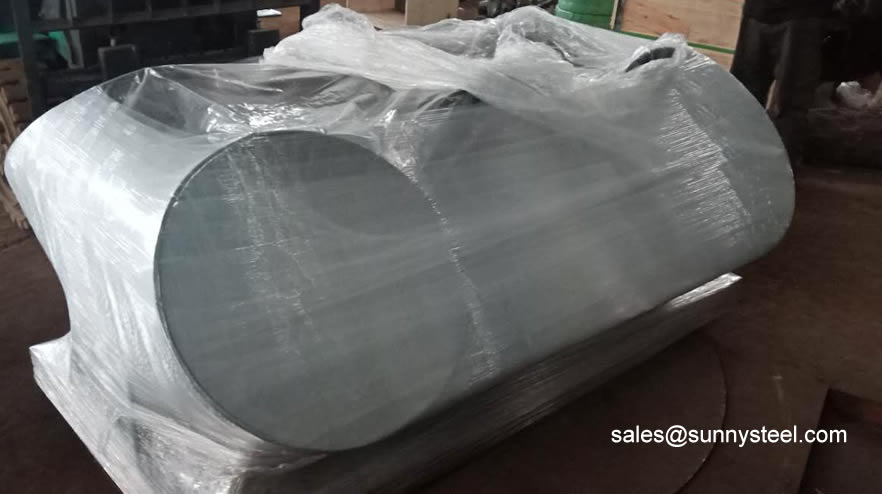

包装

包装

弯曲

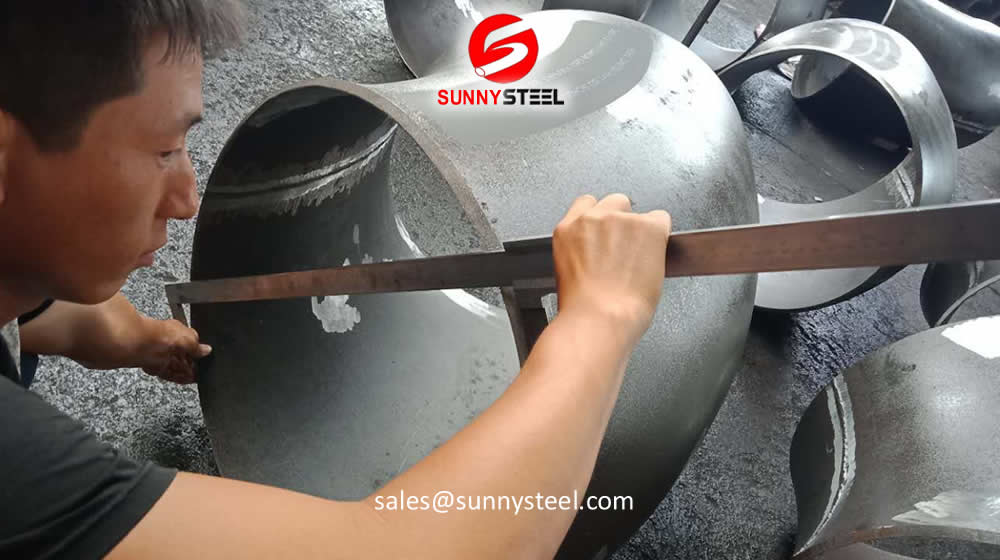

曲线壁厚检验

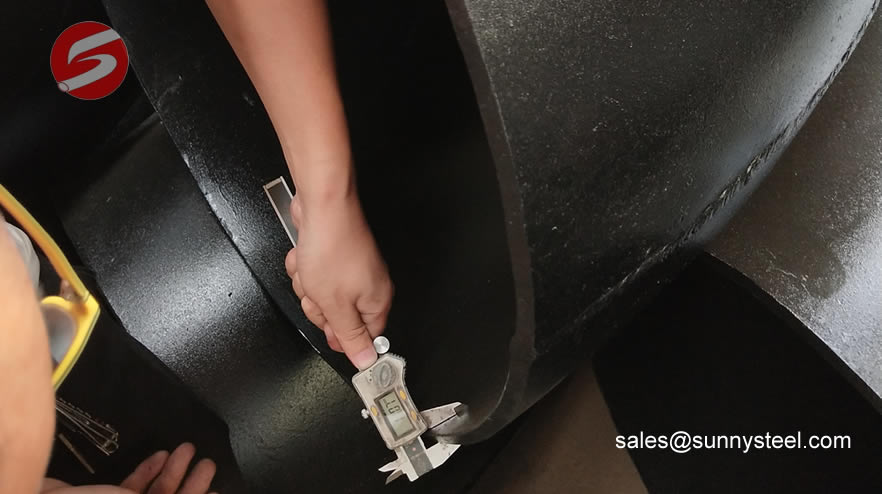

测量壁厚

测量壁厚

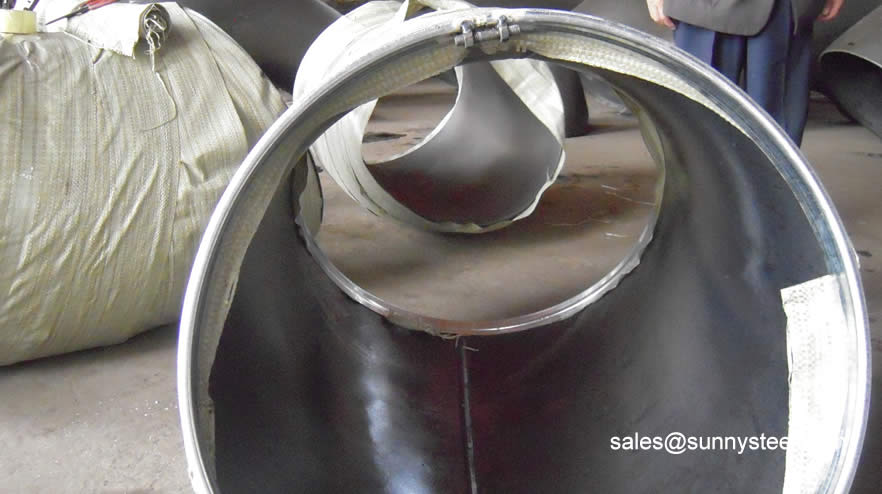

保护弯曲结束

保护弯曲结束

大家都知道,管道和无缝弯头都是承受压力的,即运行时压力很大。一般情况下,设计安装的无缝弯头厚度的安全系数约为6倍。例如,219 * 8无缝弯头、管道介质是普通的水,温度通常不高于一百摄氏度,和爆炸所需的压力这样一个无缝弯头大约是300公斤,也就是说,管道内的压力需要达到PN30,和无缝弯头会抨击,这个手肘的操作压力可能就在这里。估计最大值不会超过PN6.4,当然一般在PN4.0左右。随着管道的腐蚀,无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行,大修的必要性很大。

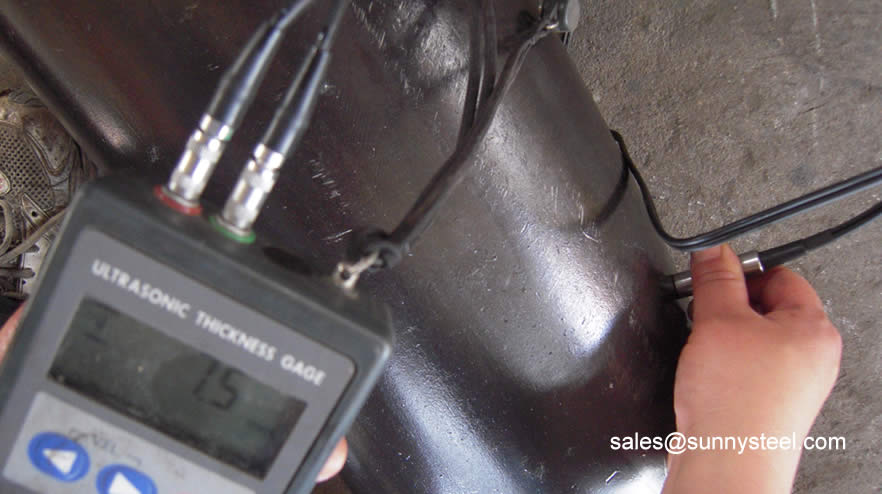

制造无缝肘部的目前的过程将导致背弧变薄的现象。在正常情况下,口的壁厚将比背弧大约两毫米薄。即使背弧变薄,常见的厚度和压力也不会薄。安全危险有太多的安全危险,因为肘部尚未更换,直到肘部有危险的事故。但作为一个严格的项目,什么是不一样的,管道内的媒体也是负责任的,而不仅仅是水。可能有油或其他杂质,温度高,压力很高,后弧的厚度为弱处决定了无缝弯头的寿命。因此,检测后弧的重要性自然很大。使用厚度计,直接读取肘部处的点厚度。

检测弯头内径和外径:例如检测弯头外径尺寸D:参考上下限数据,实际测量的产品外径在上下限之间是合格的,不合格的产品在上下限范围之外。

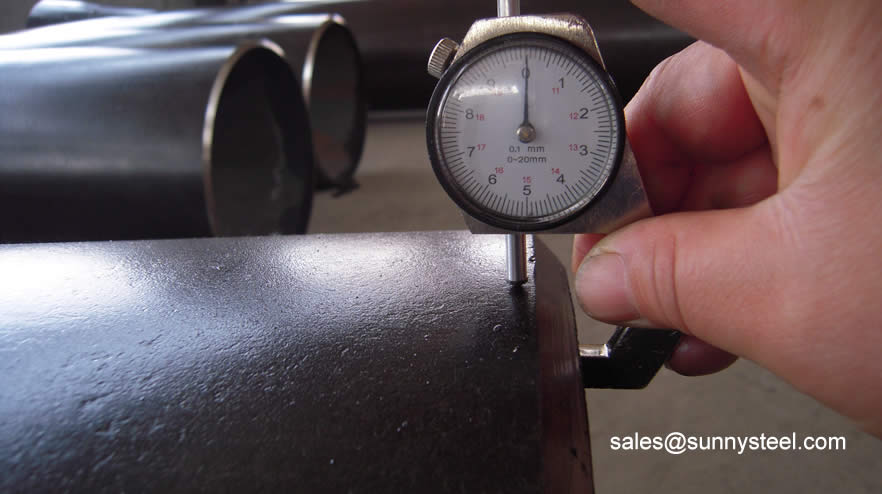

检测弯头壁厚:用测厚仪直接读取弯头最薄部位的厚度。

检测肘部中心高度:首先测量肘部外圆的长度。使用这个长度值/1.57,减去弯头直径的一半得到的值就是弯头的中心高度。

检测弯头重量:弯头为钢管。我们只知道肘部切割时的重量,肘部的大小和肘部的后弧度。尺寸基本上是一样的。让我们计算弯的背弧的长度:弯管的直径是D,曲率半径为1.5 D,和肘部的背弧的长度(1.5 + 0.5)* D * 2 * 3.14 / 4简化我们可以,1.5倍弯弧长L = D * 3.14。这只是一个估计。中国标准的值略小于此值。背弧的长度L后,钢管的重量的计算公式计算钢管:(Da) * * 0.02466 * L / 1000,(一个是肘部的壁厚),这个重量的单位为公斤,所以我们可以得到碳钢弯头的重量。如果是不锈钢弯头,只需将0.02466替换为0.02491即可。然后将计算出的理论重量与实际重量进行比较。

肘部的探伤:射线检验检测肘部的体积缺陷,如气孔,夹渣,缩孔,和松动。

弯管壁厚

肘关节最薄弱的地方是内侧半径。ASME B16.9只规范了中心到表面的尺寸和一些“方形”尺寸公差。在焊接线位置的壁厚甚至是标准化的,但没有通过弯头的其余部分。该标准规定,最小公差将在管道最小订购壁厚的12.5%以内。最大公差仅在配件的末端指定。

许多对焊弯头(和三通)供应商提供了一个更大的厚度计划,以便在成形后保留足够的壁厚。

钢管肘涂层

随着建造质量的提高,钢管弯头的寿命和可靠性在很大程度上取决于所使用的涂层的类型和质量。然而,在管道弯头上涂涂层不仅可以防止腐蚀,还会影响流经管道的均匀性,以及防止管道内容物(如食品或饮用水)污染的需要。我们为钢管弯头提供耐腐蚀涂层服务,我们的涂层服务包括轻油、黑色、FBE涂层、2层或3层PE涂层、热镀锌。

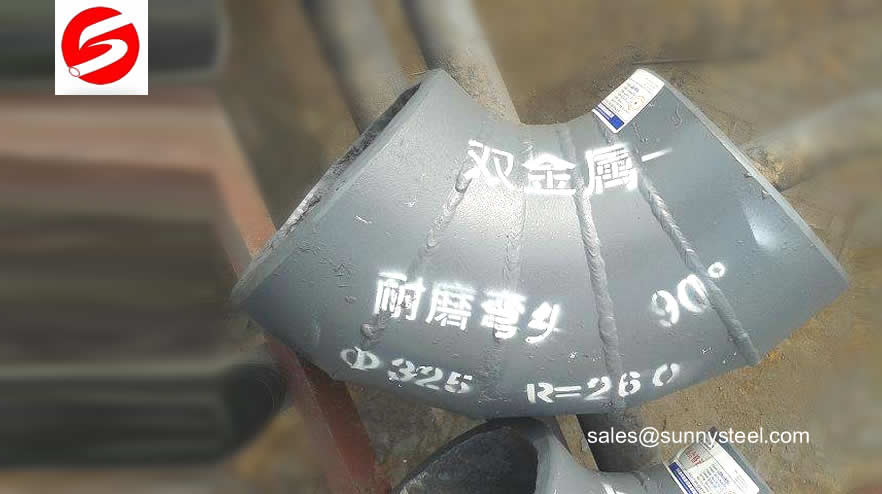

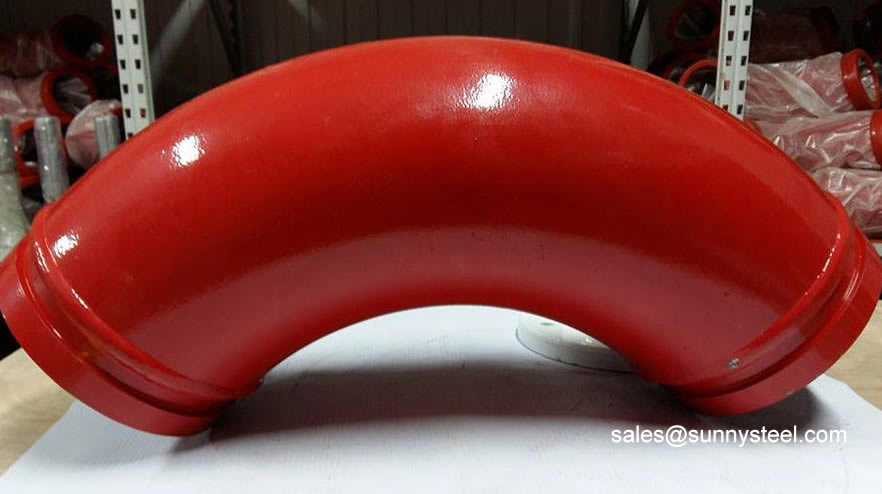

yabo网页版耐磨性弯曲和弯头

yabo网页版耐磨管道系统广泛应用于燃煤电厂的各种用途,包括将煤灰浆输送到附近的沉淀池,石灰石浆液转移到吸收塔喷雾塔,以去除烟气中的二氧化硫(SO2)和氯化氢(HCl),并将烟气脱硫过程的副产物硫酸钙输送出去。

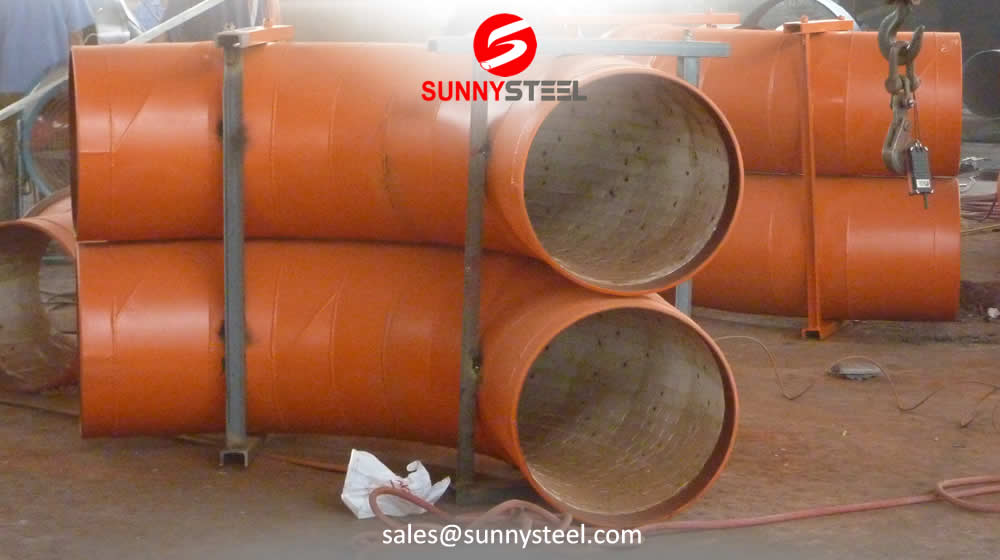

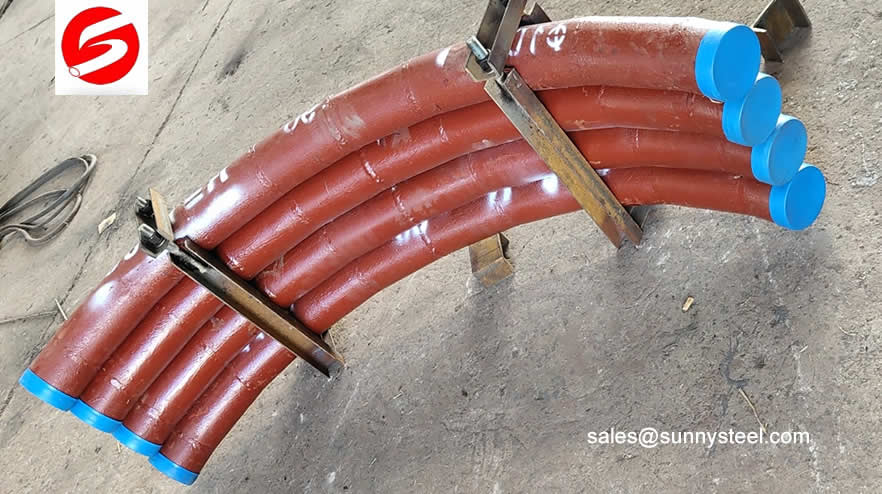

氧化铝陶瓷内衬弯头特点:
氧化铝是在工程陶瓷家庭中具有成本效益和广泛使用的材料。

氧化铝陶瓷已经开发并获得最大的耐磨性和耐蚀性进行了优化。

下载标准

焊接均匀,焊缝光滑,可替代拉拔、冷轧后的无缝管。

ASME B16.9

这个标准包括整体尺寸,公差,分级,检测和标记可锻工厂制造的对焊件的尺寸(通过1200 DN 15)NPS2分之1至48。

通过制造商和购买者之间的协议,可以对特殊尺寸,尺寸,形状和容忍进行配件。

ASTM A234 / SA234M

ASTM A234/ SA234M中等和高温应用的锻造碳素钢和合金钢管件的标准规范。

这些配件用于压力管道和在中等和高温环境下应用的压力容器制造。

管道弯头常见问题解答

弯头是安装在两段管道或油管之间的管件,用于改变方向,通常角度为90°或45°,但也有22.5°弯头。

管道弯头的端部可以被加工为对接焊,螺纹,或嵌,所以肘部由对焊,螺纹弯头,插座弯头等系列。

LR或SR肘部使用?

L/R -长半径,S/R -短半径

肘部是如下设计特征

魔法和咒语

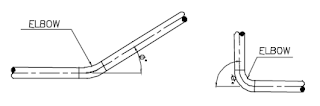

典型的弯头有弯头的角度
典型的弯头有弯头的角度

“所有弯曲都是肘部,但所有肘部都没有弯曲。”

事实上,管子被弯成一个弯管。

弯头是预制的,设计牢固。

弯管存在问题,因为当我们弯管时,弯管半径处的挠度会降低。

弯管的最小弯曲半径一般为管道半径(R)的1.5倍,如果这个弯曲半径小于1.5R,则称为弯管。需要追溯任何国际/行业标准。1.5、3和4.5 R是工业上最常见的弯曲半径。
弯头通常呈90度角,通常是单独的一块。

急转弯通常称为肘部。

弯头通常呈90度角,通常是单独的一块。

弯曲是典型的相同的材料和典型的更温和的弯曲,以防止扭结。

弯曲通常流动光滑,因为管内部没有不规则的表面,流体也不必须突然改变方向。

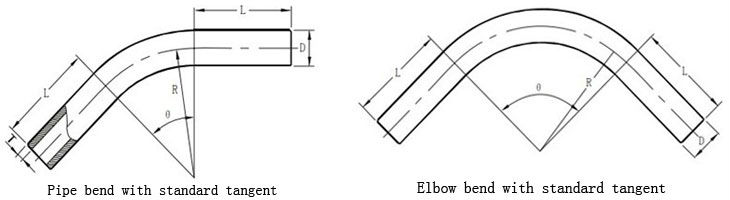

它们最基本的区别是弯头比弯头相对短,R = 1D到2D是弯头比2D是弯头。在生产过程中,冷弯管可以使用折弯机将预制的直弯管进行折弯。一次性完成也不需要二次腐蚀。但弯头需要厂家定做,要做防腐,订单周期长。弯头价格高于弯头。但性价比远高于弯曲。众所周知,弯头不进行防腐处理容易损坏,但价格便宜所以在一些要求不是很高的工程中使用很多。

当然,在西气东输中,冷弯成本较低。弯头需要厂家定做,需要防腐,订货周期长,但冷弯可以用现成的直弯机进行弯折。一次性完成也不需要二次腐蚀。冷弯施工工艺按油类标准施工,西气东输按企业标准施工,但在开阔区域可采用弯管或弯管。阳光钢铁企业提醒广大客户弯头与弯头之间性能价格不同,请慎重考虑后选择。

可以使用简单的数学技术轻松计算肘部角度。

弯半径:

在各种半径中有肘部或弯曲可用于平滑的方向变化,这些方向上表达了以英寸表示的管道标称尺寸。肘部或弯曲有三根半径,

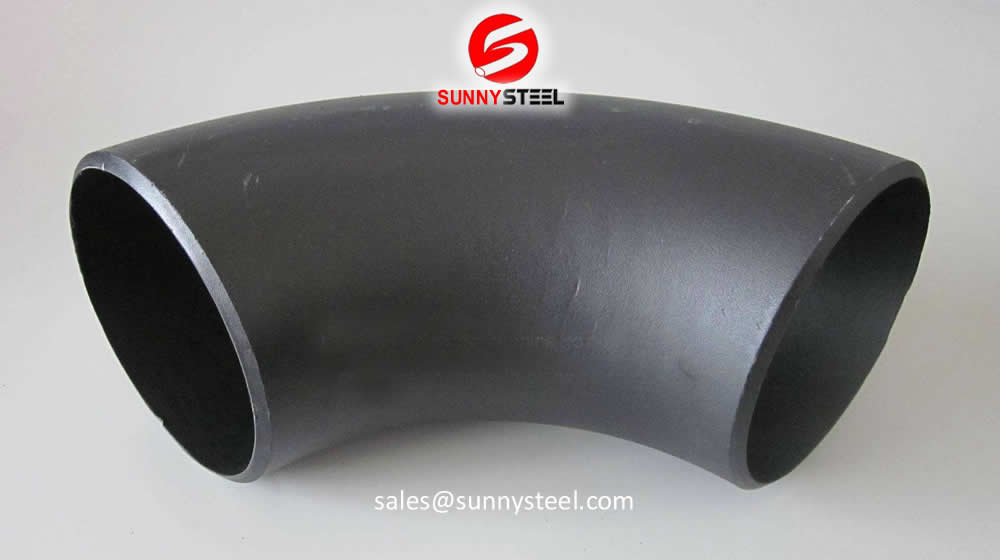

一种。长半径弯头(半径= 1.5D):最频繁那里是一个需要保持摩擦流体的压力损失降低到最低限度使用的,有足够的空间和体积允许较宽转弯和产生较少的压降。

b.长半径弯头(半径> 1.5D):有时用于输送高粘度流体,如泥浆、低聚合物等的特殊应用。对于半径超过1.5D的管道通常使用弯管,这些可以做成任何半径。然而,3D和5D弯管是最常用的

湾短半径弯头(RADIUS = 1.0D):仅在空间不允许使用长辐射弯头的位置,并且需要降低肘部的成本。在夹套管道中,短半径弯头用于芯管。

这里D是公称管道尺寸,单位为英寸。

有三个主要参数决定了弯头半径的选择。空间可用性、成本和压力降。

弯管是优选的,其中压降的主要考虑因素。

应尽可能地避免使用短半径弯头,因为导致高压下降的方向突然变化。

最小厚度要求:

最小厚度要求计算公式
最小厚度的代码方程
要求计算

无论使用弯头还是弯管,都必须满足规范的最小厚度要求。ASME b31.3规范提供了计算给定内设计压力(P)的成品所需最小厚度(t)的公式,如下所示:

在这里,
R1 =焊接弯头或管弯的弯曲半径
D =管道外径
W =焊接接合强度减小因子
Y =来自Code Table 304.1.1的系数
S =最高温度下表A-1的材料的应力值
E =表A-1A或A-1B的质量因子

添加任何腐蚀,侵蚀,机械津贴与此计算值来获得所需的厚度。

典型的对接焊接弯头
典型的对接焊接弯头

连接方式:

用于连接弯头/弯曲以管道,可提供以下类型的结束连接

  • 对接焊接:与大口径(>=2英寸)管道一起使用
  • 承插焊:用非常久远的管道尺寸
  • 完蛋了
  • 凸缘

对接焊接的手肘:

  • 如图4所示,管道通过对接焊接接头与对接焊接弯头连接。
  • 对接焊接接头与适合焊接到管锥端部提供。它以指示而排序所连接的管厚/时间表是非常重要的。所有边缘准备对焊应符合ASME B16.25。
  • 对接焊接弯头的尺寸根据ASME B16.9。本标准适用于NPS 1/2“至48”的碳钢和合金钢对接焊接配件。
  • 不锈钢对接焊接配件的尺寸根据MSS-SP-43。配件的物理尺寸在ASME B16.9和MSS-SP-43下相同。暗示ASME B16.9的范围主要与碳和低合金钢管道共同的壁厚处理,而MSS-SP-43专门涉及不锈钢管道中的附表5S和10S。
  • 短半径弯头尺寸符合ASME B16.28(碳钢和低合金钢)和MSS-SP-59(不锈钢)标准。
  • 对接焊接接头通常用于尺寸2” 及以上。然而,对于更小的尺寸高达1-1 / 2” 上临界线,其中使用插座的焊接接头被禁止时,通常使用管弯曲。这些通常弯曲半径5D是由冷管的弯曲在现场制作。或者,对接焊接弯头可代替弯管的使用,但通常较小直径线场路由,这是不可能有在项目采购目的的初始阶段已知的要求。所以,弯管是首选。但是,弯管不占用更多的空间,特别是在制药厂,其中管道的主要部分是小直径的。和布局拥塞,对焊弯头是优选的。
  • 对接焊接接头可以进行射线照相,因此在所有关键服务中首选。

3D弯头作为示例计算:
3(D) x 2(NPS) x 25.4

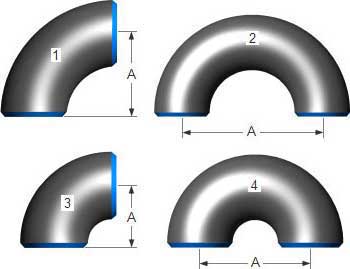

肘部分为两组,定义它们改变方向的距离;一端到相对面的中心线。

这被称为“中心到面”的距离,相当于肘部弯曲的半径。

例如,如图所示,您会发现中心距离NPS 2弯头的距离(图像上的距离)

  • 90°-lr:=1½x 2(nps)x 25.4一种= 76.2毫米
  • 180°-lr:= 90°LR弯头的2倍一种=152.4毫米
  • 90°-SR: = 2(NPS) x 25.4一种= 50.8毫米
  • 180°-SR:= 90°SR弯头的2倍一种= 101.6毫米

面向“长”半径弯头的中心距离,缩写LR始终是“1½x标称管道尺寸(nps)(1½d)”,而中心面向“短”半径弯头的距离,缩写SR甚至是标称管道尺寸。

材料可根据高温、卫生洁具、常规工业等应用场合选用。

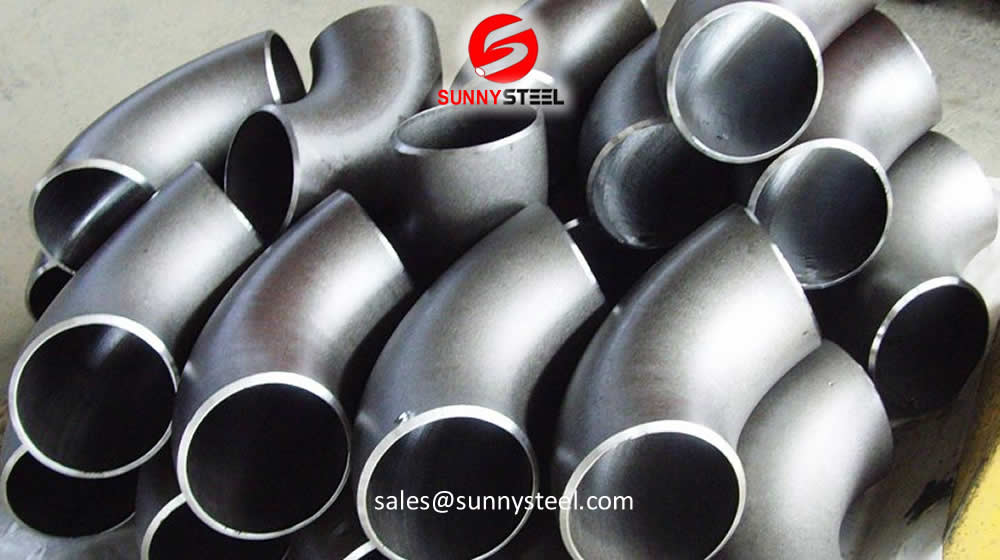

  • 碳素钢:ASTM A234 WPB,WPC,ASTM A420 WPL1,WPL3,WPL6,WPHY-42/46/52/56/60 / 65/70

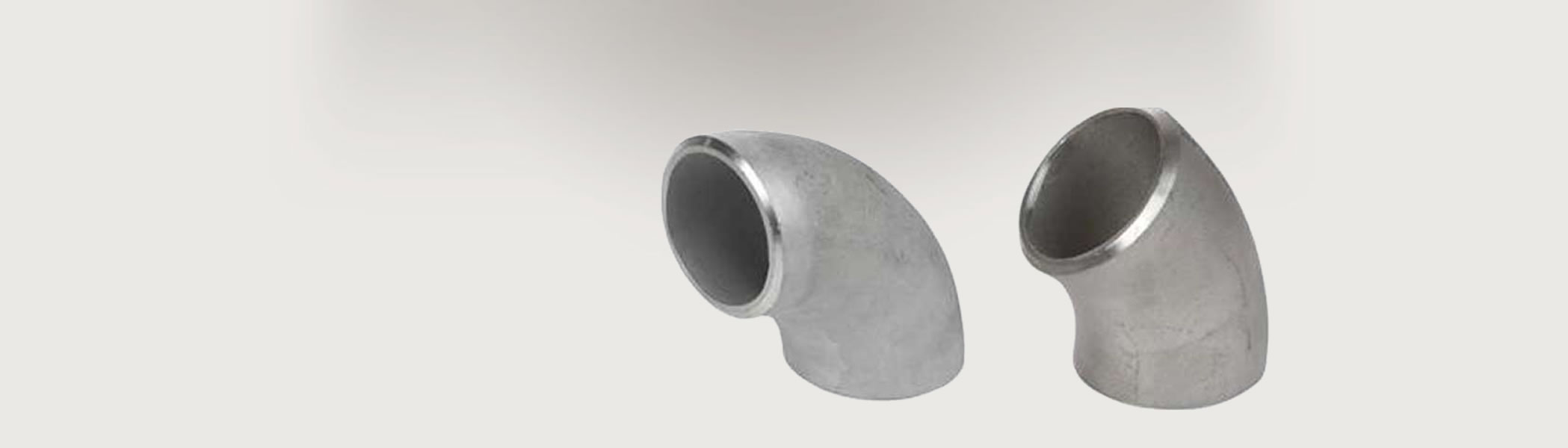

  • 不锈钢ASTM A403 WP304/304L, WP316/316/L, WP321, WP347和WPS31254
  • 合金钢:ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 / WP7 / WP9 / WP91

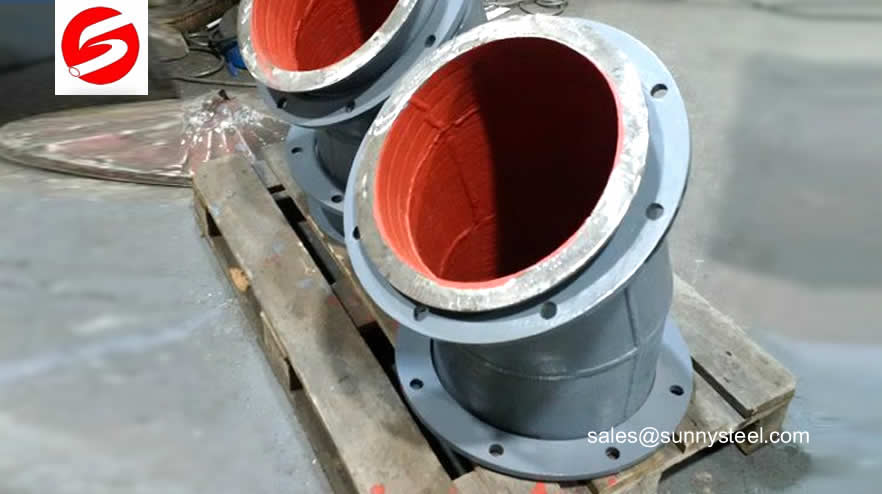

  • yabo网页版耐磨的材料:陶瓷衬里,瓷砖衬里,双金属包覆管,
  • 制造标准:ANSI,ISO,JIS和DIN。
