最常见的法兰类型

如前所述,最常用的法兰类型acc。ASME B16.5要求:焊接颈法兰、卡瓦法兰、承插焊接法兰、搭接法兰、螺纹法兰和盲法兰。

法兰类型
一般法兰标准

所有法兰都是按照行业公认的标准制造。

特殊法兰和配件和定制锻件可以设计以满足任何许多独特的规范和标准。定制管法兰一些常见的分类包括:

法兰类型

无论定制的尺寸或规格,大多数法兰的基本设计可分为六种常见类型,用于关闭、连接、覆盖或支撑管道和管道系统。

碳钢法兰

点击下面的链接,进入详细介绍不同类型法兰的页面。

类型的法兰

所有类型除了搭接接头法兰设有凸起的法兰面。

专业法兰
专业法兰

除了最常用的标法兰,还有一些特殊的法兰如:

不锈钢法兰
材料等级及性能

定制管法兰可以由各种各样的材料和材料等级来制造。

美国国家标准协会(ANSI)关于法兰和法兰连接件的规范(ANSI B16.5)要求法兰表面具有特定的粗糙度,以确保该表面与垫圈兼容,并提供高质量的密封。

对焊法兰

焊接颈法兰很容易识别在长锥形轮毂,这是逐渐过渡到壁厚从管道或管件。

长锥形集线器提供用于使用的重要增强在若干应用中,涉及高压,零度和/或升高的温度。从凸缘厚度,以管或由锥形实现嵌合壁厚平稳过渡是非常有益的,反复弯曲,由线膨胀或其他可变的力的条件下进行。

这些法兰通过镗孔与配套管道或管件的内径相匹配,因此不会对产品流量产生限制。这样可以防止关节处的湍流,减少侵蚀。它们还提供了通过锥形轮毂优良的应力分布,并易于射线探伤。

对焊法兰的详细信息
该凸缘类型将被焊接到一个管或与单个全焊透接头,V焊(缝焊)。

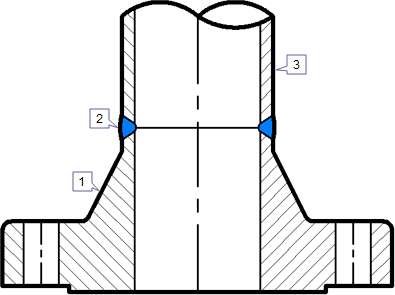

对焊法兰的详细信息

1。焊颈法兰2。对接焊缝3.。管道或管件


滑动的法兰

从滑在内部压力下凸缘所计算的强度是三分之二焊接颈部凸缘的顺序,以及它们的下疲劳寿命是后者的约三分之一。

与管道的连接是通过两个角焊缝完成的,以及在法兰的外部和内部。
图像上的X值,近似为:
壁厚的管+ 3毫米。
这个空间是必要的,以不损害凸缘面,在焊接过程。
法兰的一个缺点是,它的原理总是先焊接管,然后再焊接管件。

详细的滑法兰
法兰和肘部或法兰和T的组合是不可能的,因为命名配件已经不是直端,即完全在滑法兰下滑。

详细的滑法兰
1.滑到法兰2。外部填充焊缝内部填充焊缝管

承插焊法兰
承插焊法兰

承插焊法兰最初开发用于小型高压管道使用。

与管的连接是用1条焊缝完成后,在所述凸缘的外侧。但是,在焊接前,必须法兰或接头和管之间形成的空间。

ASME B31.1 1998 127.3准备焊接(E)承插焊接装配说:在焊接前装配的联合,管道或管应当插入到插座最大深度,然后撤出大约1/16英寸(1.6毫米)远离接触的管和套接字的肩膀。
用于在插焊接的打底间隙的目的通常是为了减少在焊缝金属的凝固过程中可能发生的焊缝根部的残余应力。你的形象示人的伸缩缝X措施。
该法兰的缺点是正确的缺口,必须做出。通过腐蚀性产品,并且主要在不锈钢管道系统,管道和凸缘之间的裂缝可以给腐蚀问题。在一些处理这个法兰也是不允许的。我不是在这方面的专家,但在互联网上,你会发现很多关于腐蚀的形式的信息。也因为这个法兰计数,这一原则总是先管必须焊接,然后只是一个配件。

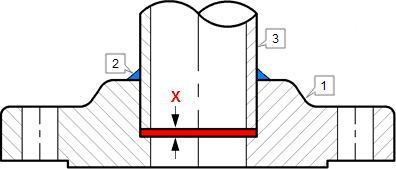

承插焊法兰的详细信息
它们的静强度等于法兰上的滑移,但疲劳强度比双焊接的法兰上的滑移大50%。

承插焊法兰的详细信息
1.承插焊法兰满焊3。管道膨胀间隙

搭接法兰
搭接法兰

搭接法兰都相同的通用尺寸命名此页面上的任何其他法兰但它不具有凸起的脸,他们与“搭接存根结束”一起使用。

他们的压力保持能力小,如果有的话,比滑在法兰和疲劳寿命为更好的装配是唯一一个焊接颈法兰的十分之一。
他们可能是在所有压力下使用和全尺寸范围可供选择。这些凸缘滑过管,并且不焊接或其他方式固定在其上。抽苔压力由抵靠管圈(存根完)的背面的凸缘的压力传递到密封垫。

搭接法兰有一定的特殊优势:
在管道上旋转的自由方便了反向法兰螺栓孔的排列。
由于不与管道中的流体接触,通常可以使用廉价的碳钢法兰和耐腐蚀管道。
在腐蚀或快速腐蚀的系统中,法兰可以回收再利用。

搭接接头凸缘的详细说明
这些法兰几乎与法兰上的滑块相同,只是在法兰面和孔的交叉处有一个半径,以容纳短端法兰的法兰部分。

搭接接头凸缘的详细说明
1.搭接接头凸缘2.存根端3对接焊缝4.喉管或装置

末节结束
末节结束

存根结束总是将与搭接接头凸缘被使用,因为背衬的凸缘。

该凸缘连接被施加,在低压和非关键应用,并且是翻边的廉价方法。
例如,在不锈钢管道系统中,可以使用碳钢法兰,因为它们不会与管道中的产品接触。

尺寸和尺寸公差在ASME B.16.9标准定义。重量轻的耐腐蚀存根完(配件)在MSS SP43限定。

短端搭接法兰
存根端在几乎所有的管道直径可用。

短端搭接法兰

Threaed法兰
螺纹法兰

螺纹法兰用于特殊场合,其主要优点是无需焊接即可连接到管道上。

有时密封焊接也与螺纹连接一起使用。

虽然在大多数尺寸和压力等级仍然可用,螺纹管件今天几乎全部用在较小的管道尺寸。
螺纹凸缘或配件不适合的管道系统与薄的壁厚,因为切削螺纹上的管是不可能的。因此,壁稍厚的厚度必须选择...什么是厚?

ASME B31.3管道指南说:
其中钢管具有螺纹,并且用于蒸汽服务高于250 psi或以上100psi的与水温度高于220°F的水的服务,管子应是无缝的,并且具有的厚度至少等于调度ASME B36.10的80。

螺纹法兰的详细信息
螺纹法兰的详细信息
1.螺纹法兰2.线程3.管道或配件

法兰JPI类150 BL RF A20 B3
法兰JPI类150 BL RF A20 B3
盲板法兰

盲板法兰被无孔制造并用于空白关闭管道,阀门和压力容器的开口的端部。


从内部压力和螺栓载荷的角度来看,盲法兰,特别是大尺寸盲法兰,是应力最大的法兰类型。

然而,大多数这些应力被弯曲中心附近的类型,并且由于没有标准内径,这些凸缘适合于更高的压力下应用。

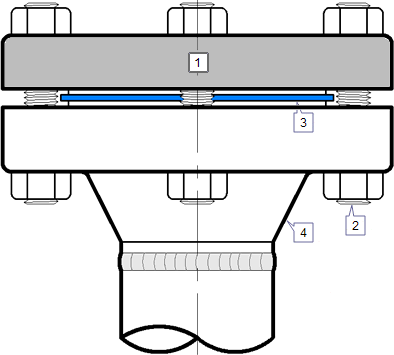

的详细内容盲板
盲法兰是用于挡掉管道或创建停止实心盘。


盲板法兰的详细信息
1.盲法兰2.双头螺栓3.垫片4.其他凸缘
