管道法兰基本上是用于连接管道,阀门和其他管道设备以形成管道系统的板或环。

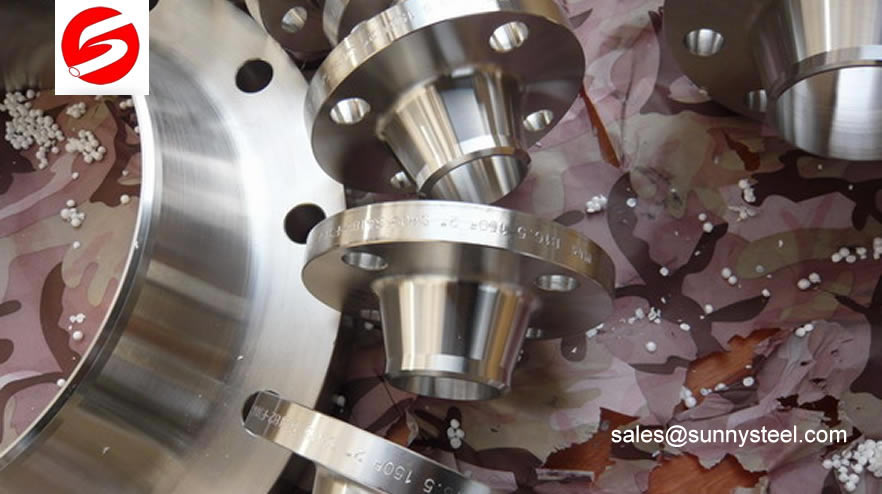

一般法兰标准

法兰标准将尺寸,表面饰面,面向类型,标记,材料和法兰的技术规范放置。

标准 规格
ASTM A105 管道应用的碳钢易于的标准规范
ASTM A350 碳和低合金钢字号的标准规范,需要对管道组件进行缺口韧性测试
ASTM A182 锻造或滚动合金和不锈钢管法兰,锻造配件以及高温服务的阀门和零件的标准规范
ASTM A404 锻造或滚动的合金钢PIP法兰,锻造配件,阀门和零件专门处理高温服务的规范(撤回1974年)
ASTM A234 用于中等和高温服务的碳钢和合金钢的管道配件的标准规范
ASTM A420 用于低温服务的碳钢和合金钢的管道配件的标准规格
ASTM A403 锻造奥氏体不锈钢管配件的标准规范
ASTM A694 碳和合金钢的标准规格,用于管道法兰,配件,阀门和高压传输服务的零件

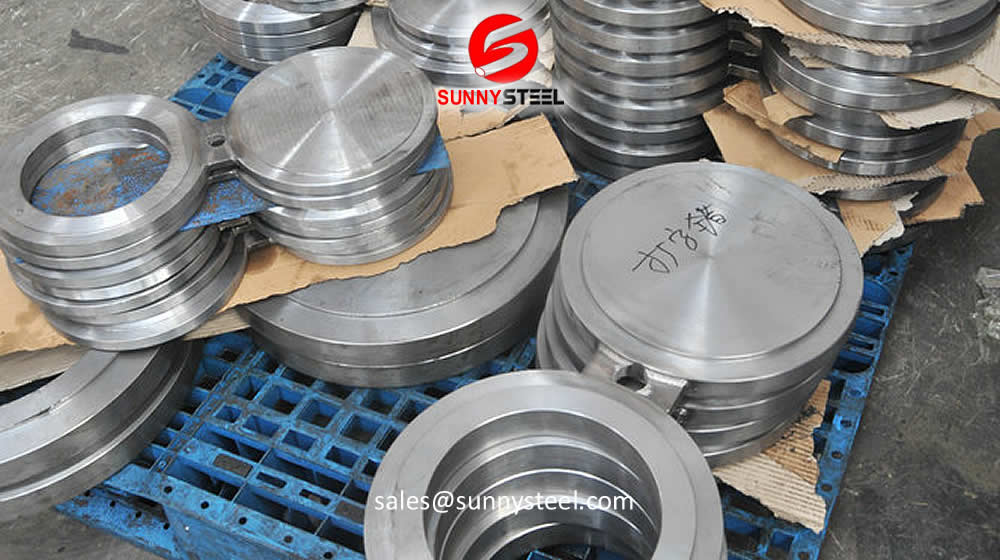

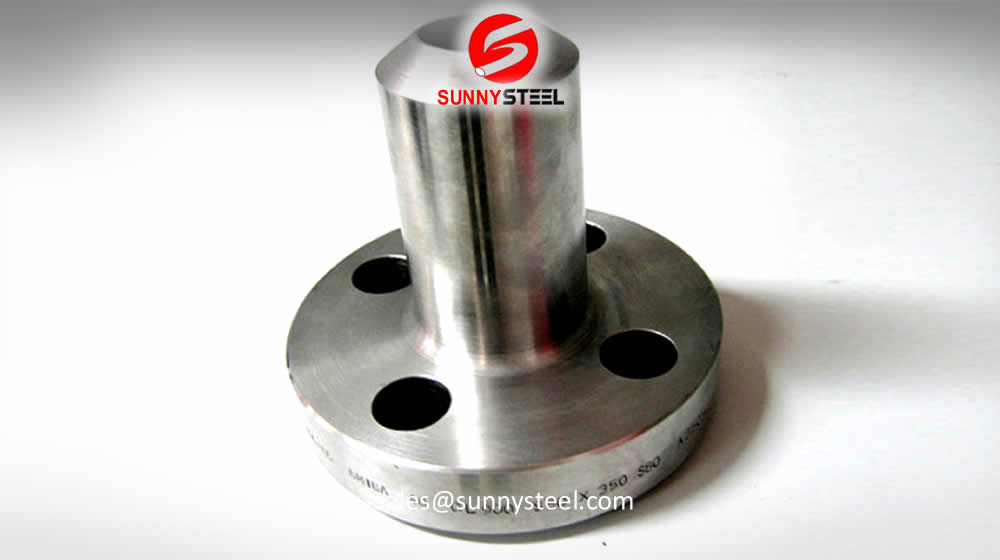

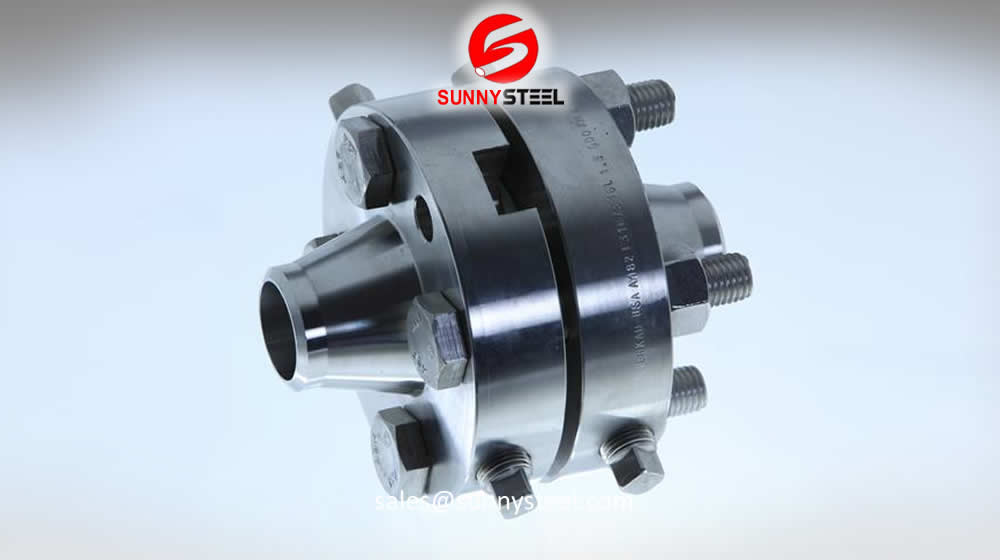

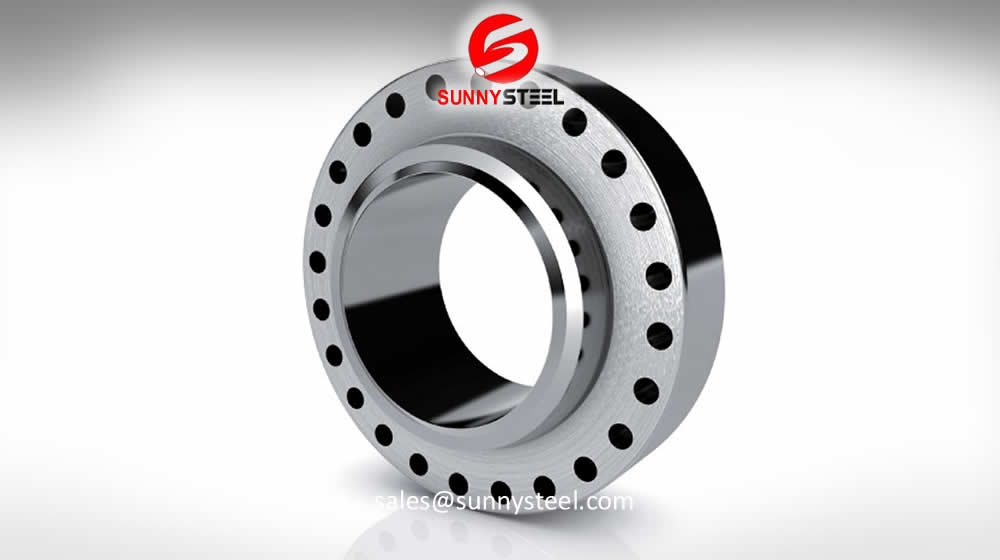

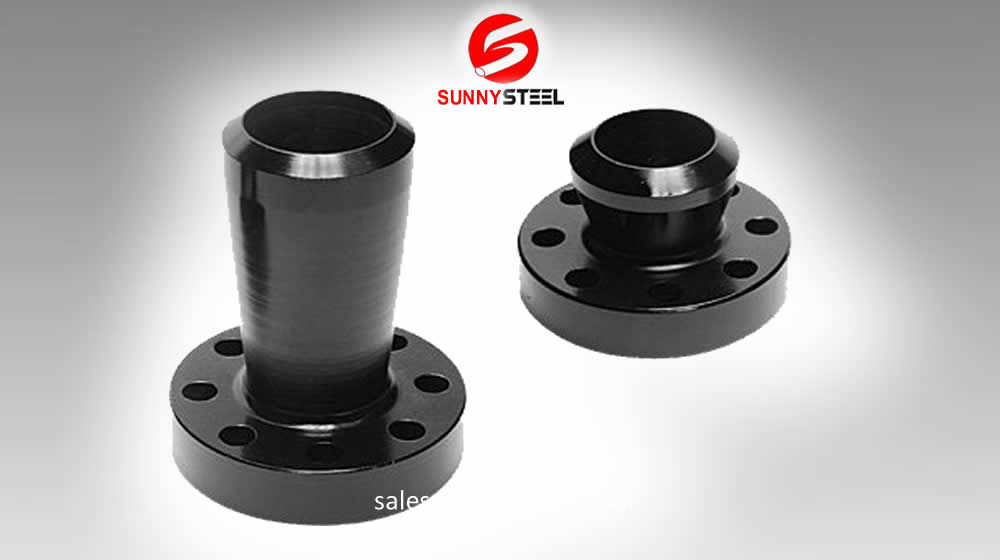

专业法兰

特色法兰是具有法兰接头的组件,具有与标准法兰相同的螺栓结构,但是特色法兰具有其自身的特性。

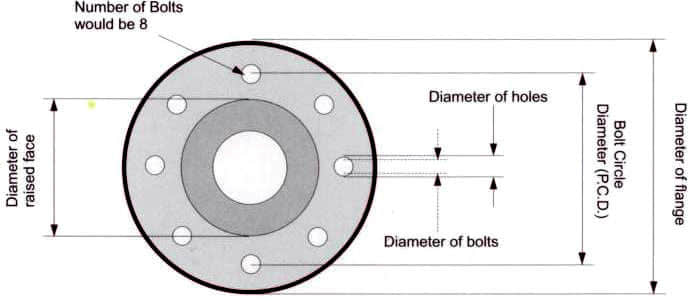

法兰尺寸和耐受性


这些法兰最耐用,制造适合不同尺寸的管道。

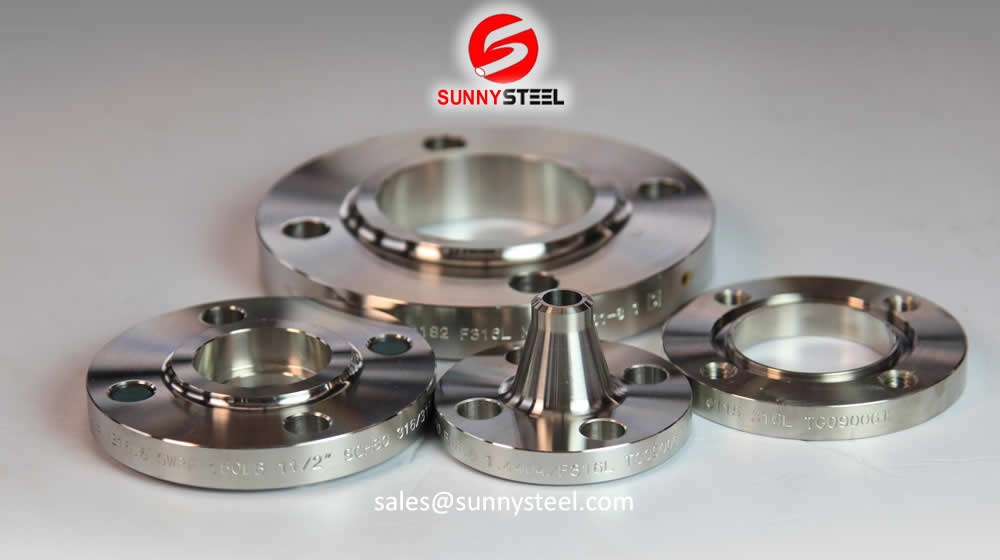

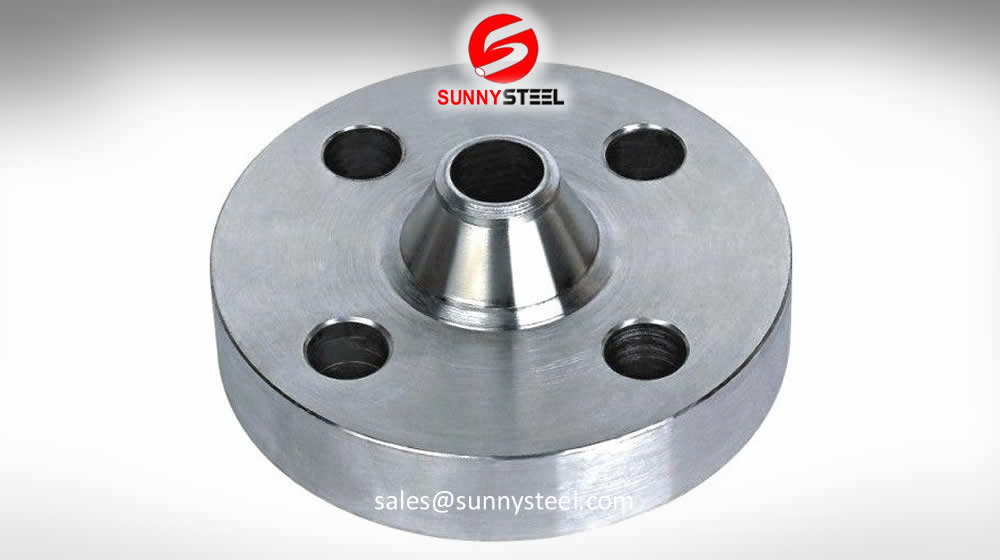

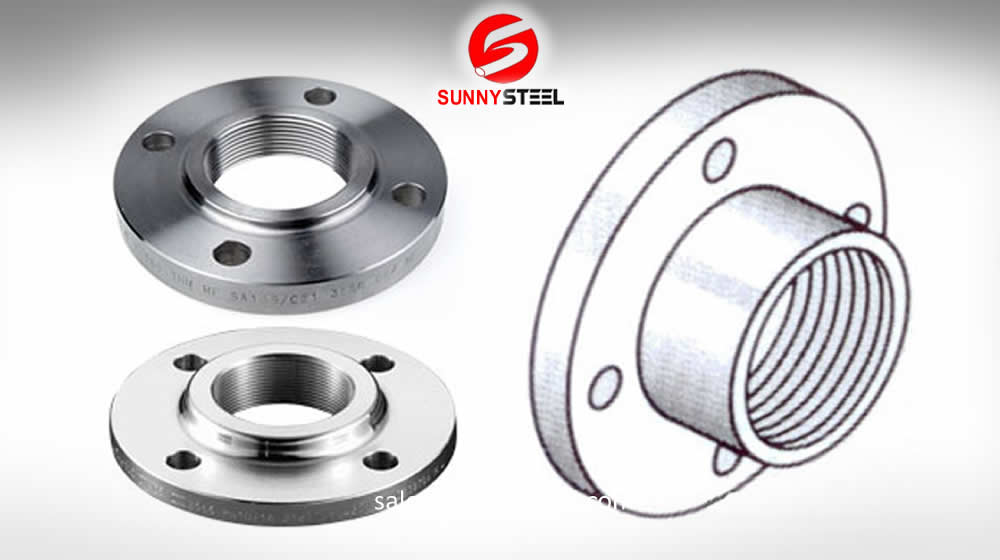

阳光钢是盲法兰的最古老的制造商,经销商,分销商,库存商和供应商之一,还原的螺纹法兰,膝盖关节法兰,法兰垫圈,螺纹法兰,socketweld法兰,法兰螺栓,环螺栓,环形法兰,镜板法兰,叶片法兰,焊接颈部法兰,焊接颈部法兰,,孔法兰,滑纹式,高枢纽百叶窗法兰,使用较高的钢等级制造,例如SS法兰 /不锈钢法兰,310个法兰,321个法兰,202个法兰,347个法兰,304法兰,304法兰,316升法兰,316升法兰,316升法兰法兰。

我们公司提供的各种法兰,例如PL,SW,BL,WN,SO,SO,LJ,ASME/ANSI B16.5等,它是精确设计的

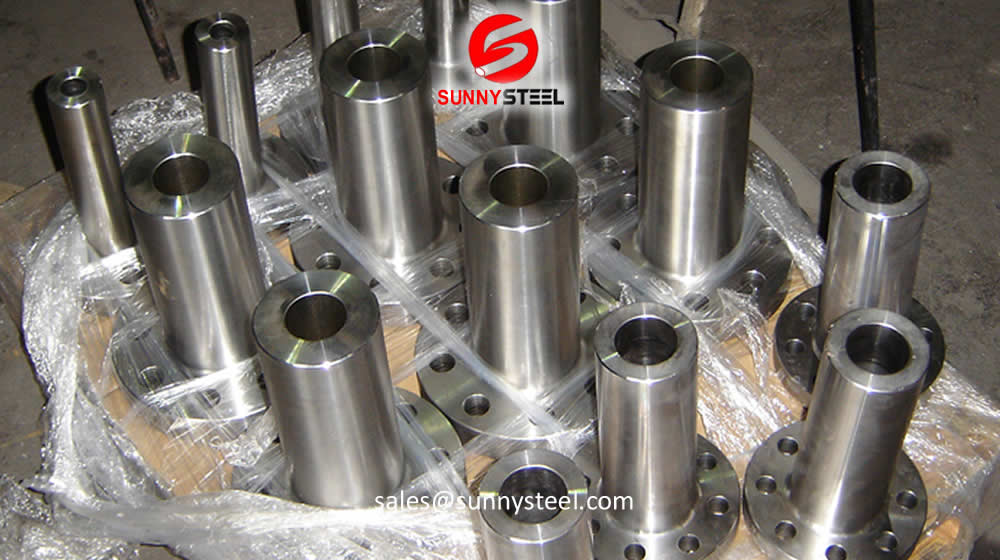

焊接颈法兰的耐受性
外径 当O.D.24英寸或更少 ±1.6mm ﹡
内径 10英寸,较小 ±0.8mm
12“ thru 18” ±1.6mm
20英寸较大 +3.2mm,-1.6mm
外线直径 5英寸,较小 +2.4mm,-0.8mm ﹡
6英寸,更大 +4.0mm,-0.8mm
接触脸的直径 1/16“脸部舌头和凹槽男性,女性 ±0.8mm
1/4“脸部舌头和凹槽男性,女性 ±0.4mm
基部集线直径 当集线器底座为24英寸或较小 ±1.6mm ﹡
焊接点的集线器直径 5英寸,较小 +2.4mm,-0.8mm
6英寸,更大 +4.0mm,-0.8mm
钻孔 螺栓圆 ±1.6mm
螺栓孔间距 ±0.8mm
螺栓圆相对于面 2 1/2“且较小:0.8mm,最大﹡
螺栓圆相对于孔的偏心率 3英寸,更大:1.6mm,最大﹡
厚度 18英寸较小 +3.2mm,-0mm
20英寸较大 +4.8mm,-0mm
枢纽的长度 10英寸,较小 ±1.6mm
12英寸,更大 ±3.2mm
螺纹法兰的耐受性,插座焊接法兰,滑动法兰
圈接头法兰和盲法兰
外径 当O.D.24英寸或更少 ±1.6mm ﹡
内径 螺纹 在无聊量表的限制范围内
插座焊接,滑动和圈接头,10英寸,较小 +0.8mm,-0mm
插座焊接,滑动和圈接头,12英寸,更大 +1.6mm,-0mm
外线直径 5英寸,较小 +2.4mm,-0.8mm ﹡
6英寸,更大 +4.0mm,-0.8mm
接触脸的直径 1/16“脸部舌头和凹槽男性,女性 ±0.8mm
1/4“脸部舌头和凹槽男性,女性 ±0.4mm
孔的直径 与内径相同
钻孔 螺栓圆 ±1.6mm
螺栓孔间距 ±0.8mm
螺栓圆相对于面 2 1/2“且较小:0.8mm,最大﹡
螺栓圆相对于孔的偏心率 3英寸,更大:1.6mm,最大﹡
厚度 18英寸较小 +3.2mm,-0mm
20英寸较大 +4.8mm,-0mm
枢纽的长度 10英寸,较小 ±1.6mm
12英寸,更大 ±3.2mm
零件标准的化学分析(%)

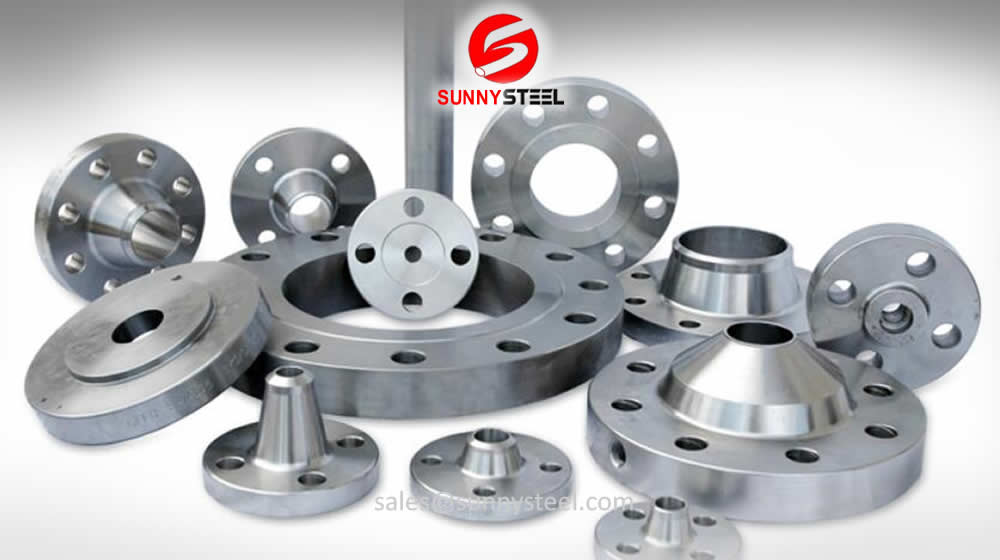

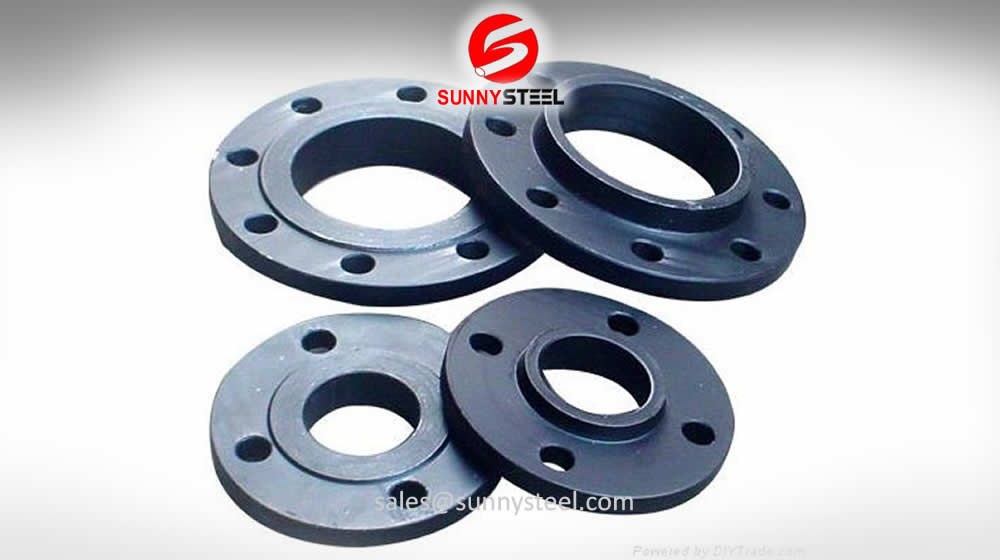

法兰的通常材料包括不锈钢,碳钢,铝和塑料。

标准 年级 C si Mn p s v NB ti cr al NB n 其他
最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度 最大限度
A694 F42 0.28 - 1.30 0.030 0.030 - - - - - - - - - -
F46 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
F52 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
F56 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
F60 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
F65 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
F70 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
A182 F11 0.05-0.15 0.50-1.0 0.30-0.60 0.025 0.025 - - - 1.00-1.50 0.44–0.65 - - - - -
F22 0.05-0.15 0.50 0.30-0.60 0.025 0.025 - - - 1.90-2.60 0.87–1.13 - - - - -
F5 0.15 0.50 0.30-0.60 0.025 0.025 - - - 4.00-6.00 0.45–0.65 - - - - -
F9 0.15 0.25-1.0 0.30-0.60 0.025 0.025 - - - 8.00-10.00 0.90–1.10 - - - - -
F91 0.08-0.12 0.20-0.50 0.30-0.60 0.020 0.010 0.18–0.25 - - 8.00-9.50 0.85–1.05 0.40 0.04 - 0.03–0.07 CB
0.06–0.10
F92 0.07-0.13 0.5 0.30-0.60 0.020 0.010 0.15–0.25 - - 8.50-9.50 0.30–0.60 0.40 0.04 - 0.03–0.07 CB
0.04–0.09 W 1.5–2.00 b
0.001–0.006

零件标准的拉伸属性
标准 年级 产生strengh(MPA) 拉力strengh(MPA) 硬度 伸长(%)
最小 最大限度 最小 最大限度 最大限度
A694 F42 290 - 415 - -
F46 320 - 435 - -
F52 360 - 460 - -
F56 390 - 490 - -
F60 415 - 520 - -
F65 450 - 535 - -
F70 485 - 570 - -
A182 F11 205 - 380 - -
F22 205 - 380 - -
F5 205 - 415 - -
F9 205 - 415 - -
F91 415 - 585 - -
F92 440 - 620 - -
尺寸公差awwa管法兰

下面列出的是法兰制造的尺寸公差。

环型滑动和盲法兰 集线器型滑动
O.D. <= 24英寸 +/- 0.6英寸(1.6mm) O.D. <= 24英寸 +/- 0.6英寸(1.6mm)
> 24英寸 +/- .12“(3.2mm) > 24英寸 +/- .12“(3.2mm)
ID。 插座焊接 10英寸和Samller
+.03“(0.8mm),-0”
ID。 10英寸和Samller +.03“(0.8mm)
滑动和
搭接接头
12英寸,更大
+.06“(1.6mm),-0”
12“ -18” +/-。06“(1.6mm)
20“ -42” +.12“(3.2mm)
+.06“(1.6mm)
O.D.集线器 <= 12“ +.09“(2.4mm),
-.06“(1.6mm)
直径的
接触脸
0.06“抬起的脸 +/-。03“(0.8mm)
14“ -42” +/-。12英寸(3.2mm)
接触脸的直径 0.06“抬起的脸 +/- .03“(0.8mm) 基部集线直径 x <= 24“ +/-。06“(1.6mm)
x> 24“ +/-。12英寸(3.2mm)
接触脸的脱水器 <= 10“ +.03“(0.8mm),
-0”
焊接点的集线器直径 <= 5“ +.09“(2.4mm),
-.03“(0.8mm)
12“ -42” +.06“(1.6mm),
-0”
> = 6“ +.16“(4.0mm),
-.03“(0.8mm)
钻孔 螺栓圆 1/2“ -24”
/26“ -42”
钻孔 螺栓圆 1/2“ -24”
/26“ -42”
+/-。06“(1.6mm)
+/-。06“
+/-。06“(1.6mm)
+/-。06“
螺栓孔
间距
+/-。03“(0.8mm)
螺栓孔
间距
+/-。03“(0.8mm)
螺栓圆相对于孔的偏心率 .03“最大
(0.8mm)
螺栓圆相对于孔的偏心率 .03“最大
(0.8mm)
厚度 18英寸 +.12“(3.2mm),-0” 厚度 18英寸 +.12“(3.2mm),-0”
20“ -42” +.19“(1.6mm) 20“ -42” +.19“(1.6mm)
长度通过集线器 <= 10“ +/-。06“(1.6mm) 长度通过集线器 <= 10“ +/-。06“(1.6mm)
12“ -42” +/1.12“(3.2mm) 12“ -42” +/1.12“(3.2mm)

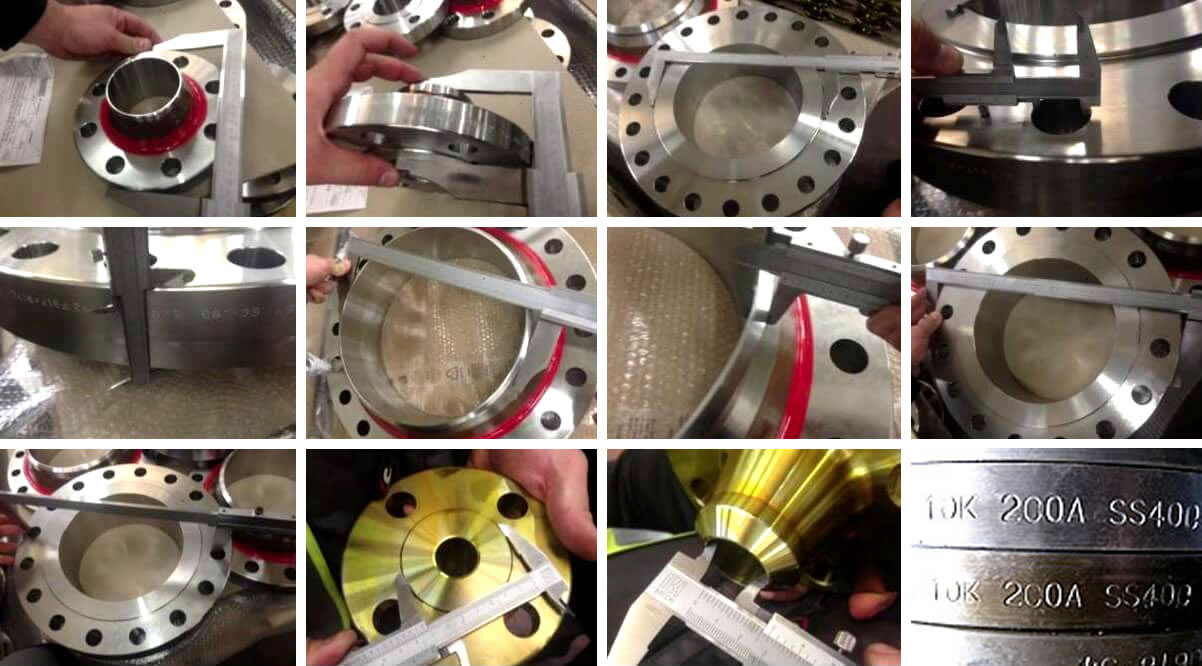

这些公差是ANSI B16.5和AWWA C207-01秒的一部分。4.2除非另有说明。给出的极限是最大的。严格的检查程序可确保在常规日常生产中维持高准确性的高标准。

管道和法兰配件

法兰连接

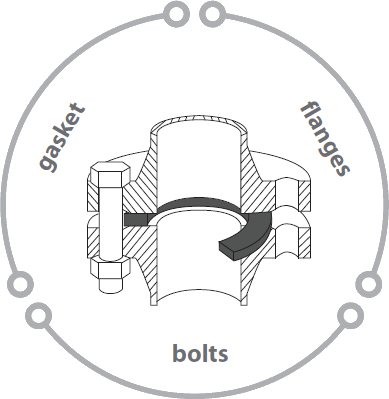

管法兰有助于通过使用螺栓连接和垫圈将管道系统中的管道组件连接起来。


管法兰的行业规范

在我们深入了解不同类型的法兰之前,重要的是要了解其符合的行业规范。那么什么是ANSI法兰,Awwa法兰和ASME法兰?ANSI法兰和ASME法兰有什么区别?A系列和B系列法兰之间有什么区别。我们将回答所有这些问题。

涵盖不同法兰类型的行业标准有四种类型。

  1. ANSI法兰,也称为ASME B16.5法兰
  2. ASME法兰,也称为ASME B16.47法兰(A系列和B系列)
  3. 行业标准法兰(ASME B16.1法兰)
  4. awwa法兰
ANSI 16.5 / ASME B16.5法兰规格

ASME B16.5管法兰和法兰配件的尺寸从1/2“名义到24”标称。该标准涵盖法兰的压力,温度,材料,公差,尺寸,测试和标记。ASME B16.5中包含的压力分类为150#,300#,600#,900#和1500#,尺寸为10英寸标称和2500#,尺寸为12英寸至24英寸。

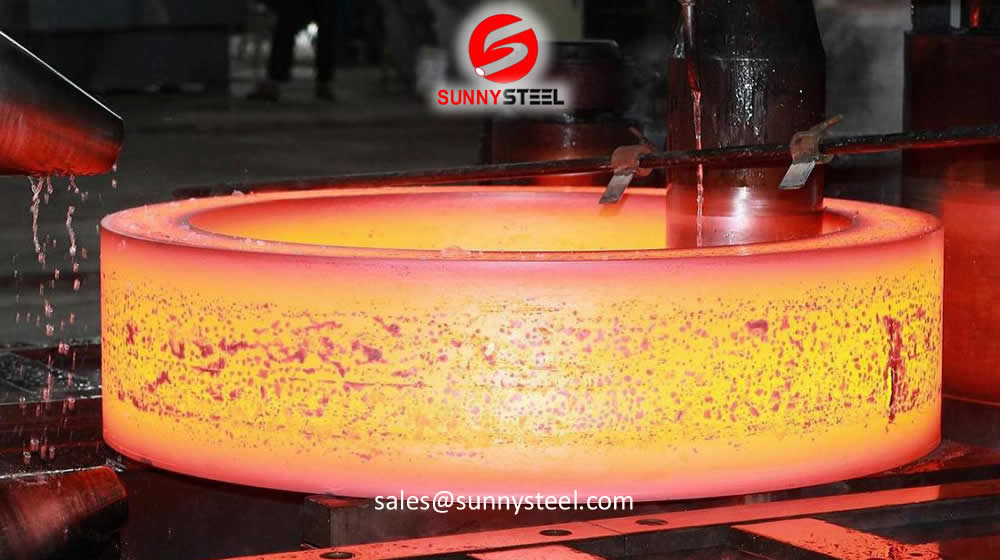

ASME B16.5标准仅限于用铸件或锻造材料制成的法兰。

ASME B16.47系列A和B系列法兰规范

ASME B16.47覆盖了大型钢法兰,从26“名义到60”标称管道尺寸。有两种类型的B16.47斑点,A系列和系列B。都具有略有不同的尺寸,例如厚度,螺栓圆直径和螺栓孔的数量。B16.47覆盖的压力类是75、150、300、400、600和900#。标准盖由铸造,锻造或板块材料制成的法兰(仅用于盲法)。

ASME B16.47系列A和B系列(API605)法兰有什么区别?

ASME B16.5标准覆盖钢管法兰和法兰配件,从NPS 1/2到NPS 24公表示/英寸压力150至2500类。它涵盖了压力温度,材料,材料,尺寸,公差,标记,测试和方法指定管布和法兰配件的开口。两个非常重要的法兰,例如焊接颈法兰和盲法,通常在管道系统中使用。术语“ B16.5”或“ B16 5”使用互换性,并指相同的标准。但是,标准的ASME B16 5(ANSI B16 5)仅覆盖24英寸的尺寸。对于较大尺寸,ASME B16.47标准涵盖了压力温度的评级,材料,尺寸,公差,标记和测试,尺寸NPS 26至NPS 60和等级类别75、150、300、300、400、600和等级类别900。

然而,标准的ASME B16.47进一步分为ASME B16.47系列A和ASME B16.47系列B系,用于盲法和Weldneck法兰。B系列法兰也被称为API 605法兰。B16.47或B 16 47或ANSI B 16 47均互换使用,并指相同的标准。

ASME B16.47标准合并MSS SP-44:钢管法兰和API 605:碳钢的大直径法兰。因此,MSS SP44法兰等于A系列法兰,其中AS API 605法兰等于B系列法兰。该标准中涵盖的材料与ASME / ANSI B16.5中的材料一样,除镍合金外。它们还具有与B16.5法兰相同的压力温度额定值。

那么ASME B16.47系列A和B系列(API605)法兰有什么区别?

ASME B16 47系列法兰在相同的压力ANS尺寸的情况下,比B系列法兰更厚,更重,更强。A系列法兰可以承受比B系列法兰更容易承受的外部负载。ASME B16.47系列B法兰需要比A系列法兰更小的紧固件。它们的螺栓圆直径比A系列法兰的直径较小。较小的螺栓圆直径导致安装后的法兰运动较小。A系列和B系列标准标准在凸起的脸部类型(RF)中定义了焊接颈部法兰和盲法,但仅A系列A定义了该标准中从300级到900类的环类接头(RTJ)法兰。价格明智,ASME B16.47 A系列法兰比ASME B16 47系列B法兰更昂贵。

大多数管道用户或设计师可能会为新管道或设备选择A系列法兰。但是,如果您正在做一些翻新,更换工作或非关键管道设计,则B系列法兰更加受欢迎。

请参阅下面的文档,以进行两种主要标准法兰尺寸的比较(B16.5和B16.47)

法兰尺寸按照ASME B 16 5标准150#焊接颈部法兰,盲法,Slipon,socketweld&lapjoint法兰在这里

法兰尺寸按照ASME B16 47系列A标准150#Weldneck和盲法在这里

法兰尺寸按照ASME B 16.47系列B标准150#焊接脖子和盲法在这里

结论:标准焊接颈,滑动,盲等等法兰由标准B16.5覆盖,尺寸为24“标称管道。尺寸26英寸,更大的尺寸为B16.47 A或系列B系列B系列,用于Weldneck和Blind Blanges。A系列法兰更重,更厚,成本更高,而B系列法兰的螺栓孔更大,并且比A系列A更便宜。API605法兰和B系列法兰是同一件事。

行业标准法兰(ASME B16.1法兰)
没有国家标准或理事机构控制行业标准法兰。经过多年的“共同”行业实践,已经采用了行业标准法兰的尺寸和材料。重要的是要注意,标准的ASME B16.1涵盖了行业标准法兰的尺寸和材料,其标准是25、125、125和250铸铁管法兰和法兰配件的标准。行业法兰的压力等级与AWWA表4 E类标准配对。在小于24英寸的尺寸中,行业标准法兰也与B16.5法兰相匹配。

awwa法兰

该标准涵盖了尺寸为4“至144”标称的尺寸(100mm至3600毫米)的水工厂服务的滑动和盲法。

ANSI和AWWA法兰之间的区别

我们已经涵盖了ANSI法兰的意思是ASME B16.5法兰。法兰的ANSI和AWWA标准在几种方面有所不同。AWWA标准用于饮用水。作为ANSI/ASME标准,针对工业应用。AWWA法兰额定值仅适用于大气温度,而ANSI等级覆盖为-20°F至1500°F。

两个标准的应用范围也有所不同。ANSI标准包括用于焊接辅助连接的信息,而AWWA不涵盖安装。AWWA标准仅涵盖轮毂型,环形,盲和螺纹法兰,而ANSI标准具有更多类型,例如焊接颈,膝关节,插座焊接法兰等。

涵盖AWWA和ANSI法兰的标准是;


法兰垫片

法兰垫片是一种垫圈,可在两个侧面的管道之间适合以提供更高的表面积。

法兰垫片类型

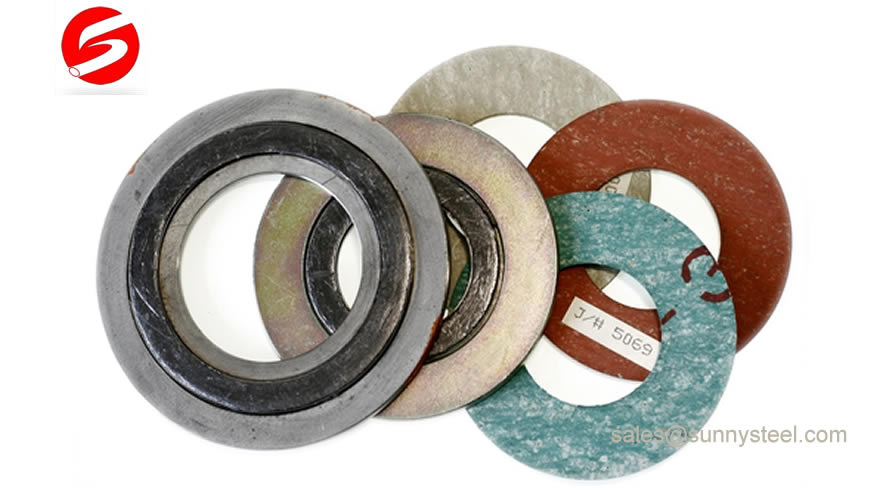

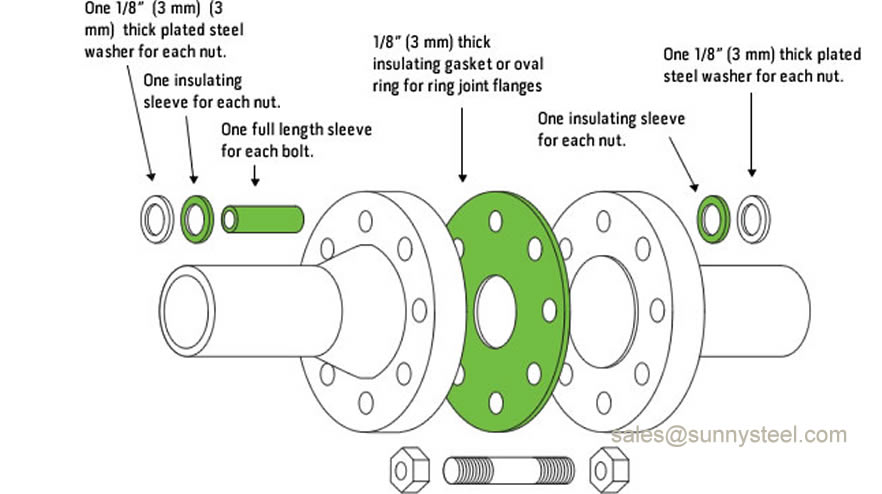

钢管法兰垫圈用于在两个法兰面之间创建密封。法兰面在密封座椅上作用,法兰垫片在两个法兰之间压缩,并压缩螺栓,以填充法兰面上的所有不规则性并产生密封。根据工作条件(例如压力,温度和化学暴露)选择垫圈。

垫片可在以下三种类型中使用;
