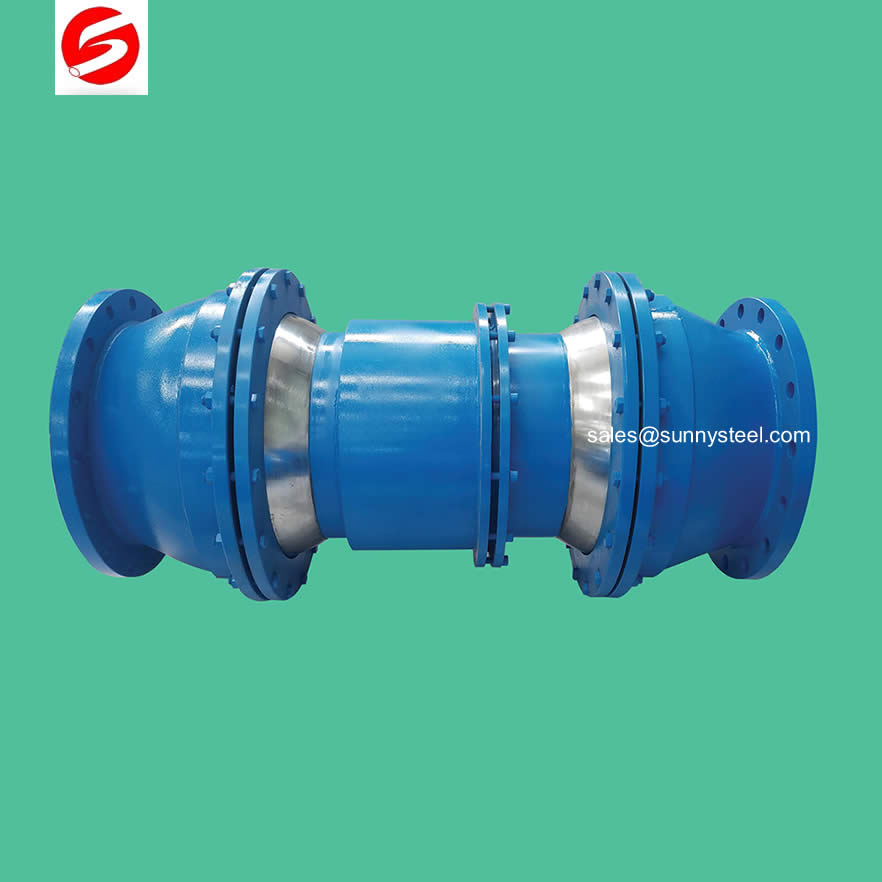

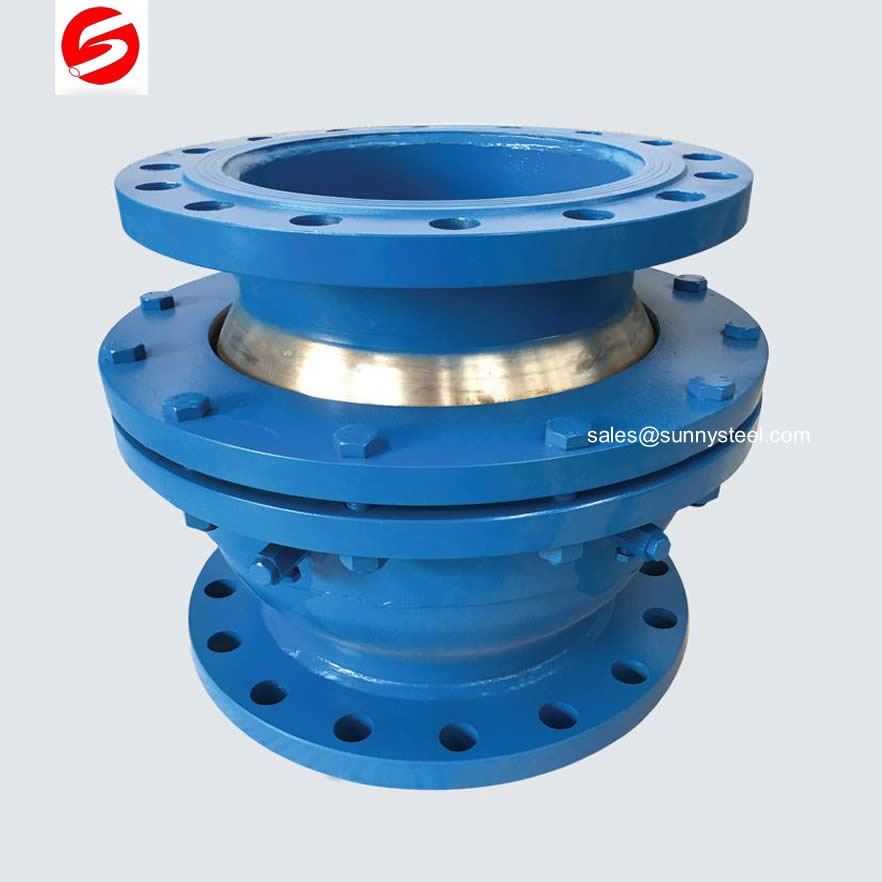

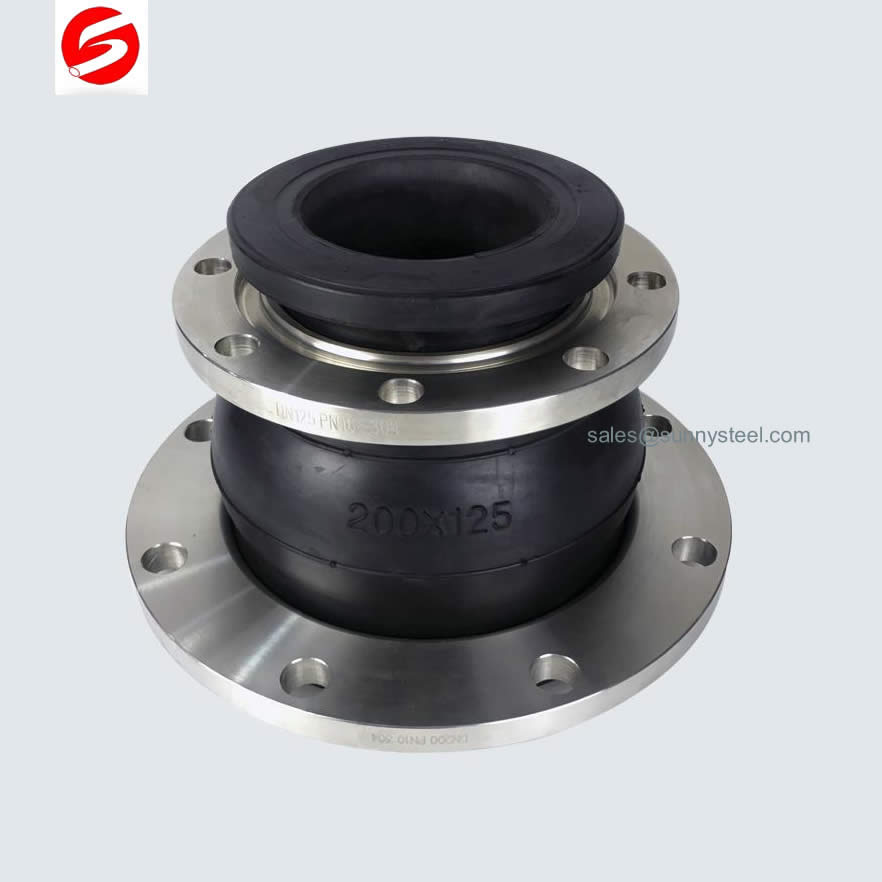

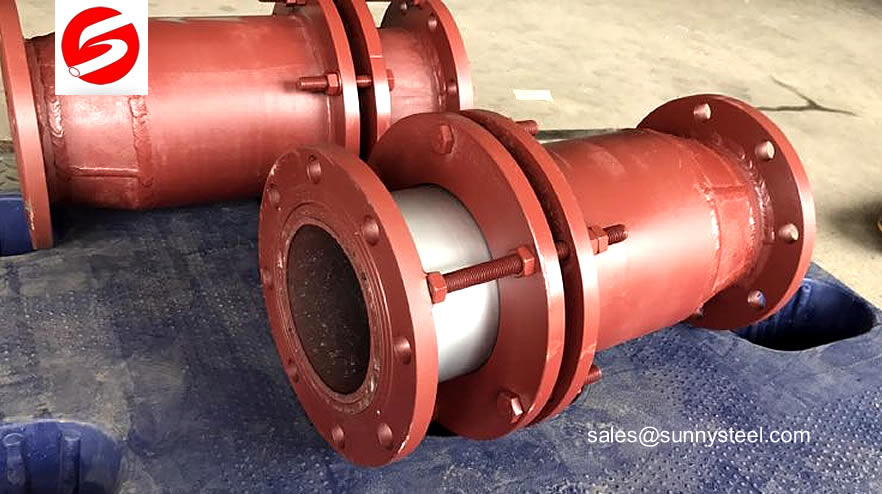

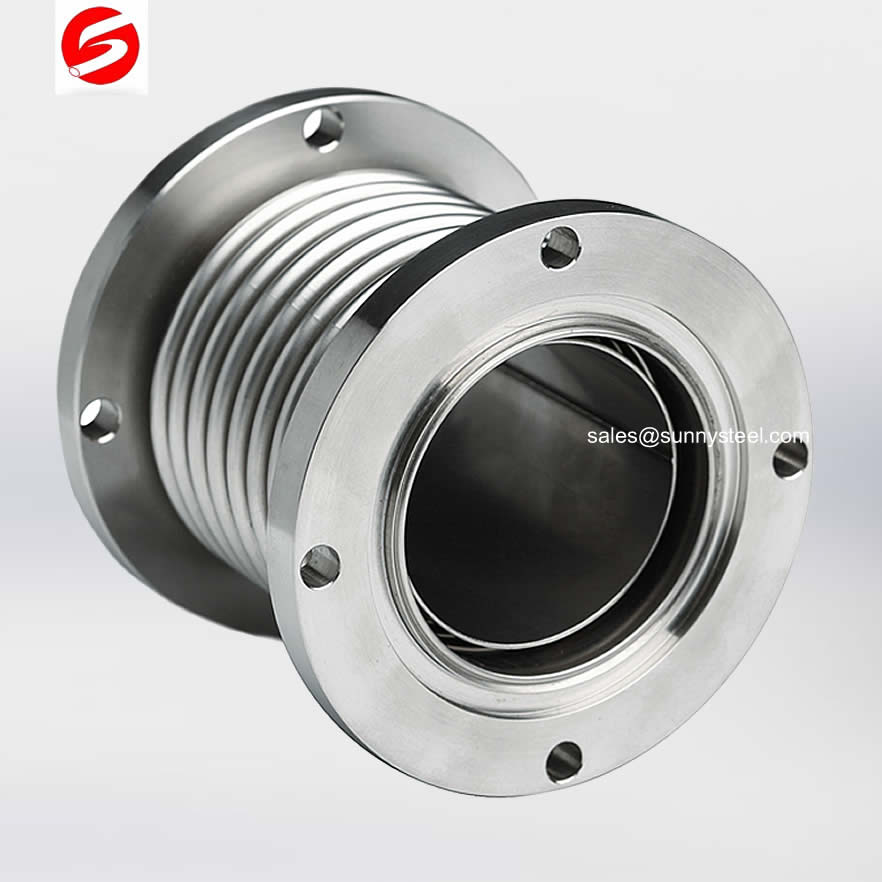

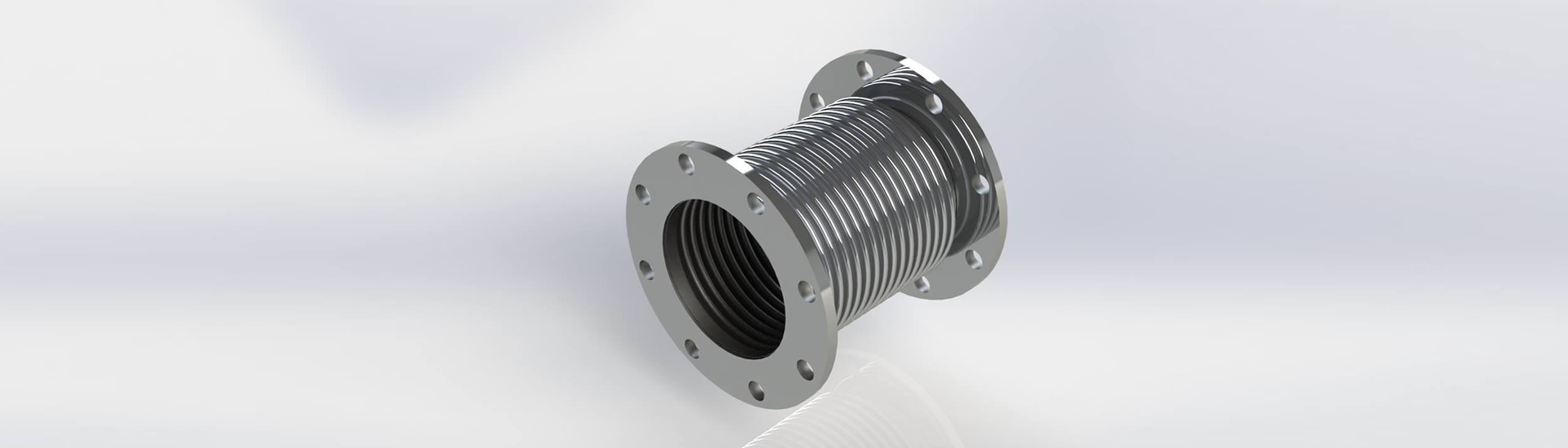

膨胀关节

膨胀接头是含有风浪龙膜的设备,旨在吸收尺寸变化,例如由于热膨胀或管道,导管或容器的收缩而发生的尺寸变化。

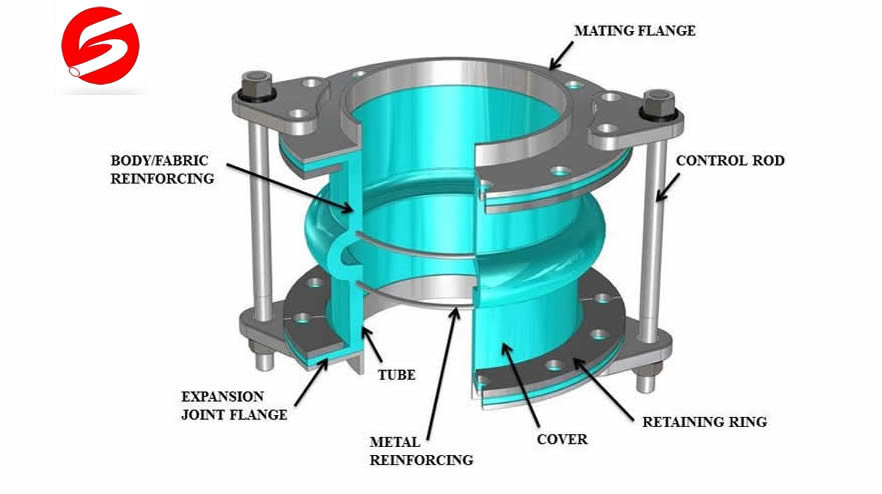

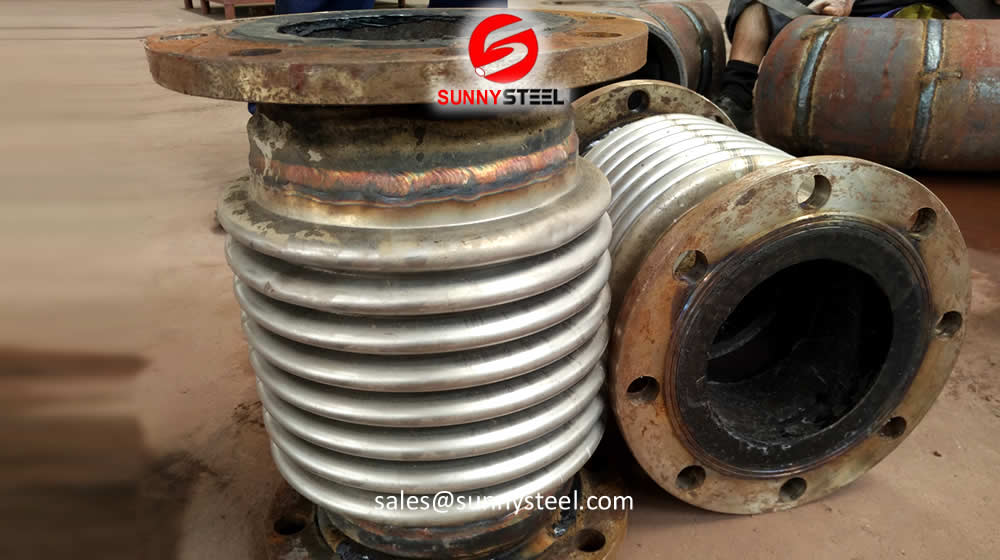

管道扩展关节建筑

管道膨胀接头也称为补偿器,因为它们“补偿”热运动。

管道扩展关节建筑

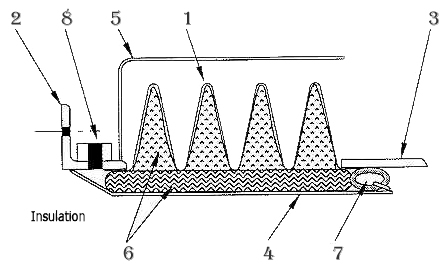

扩展关节配件
  1. 波纹管
  2. 角法兰
  3. 焊缝结束
  4. 衬里(挡板)
  5. 覆盖
  6. 颗粒
  7. 屏障/绝缘
  8. 衬里密封
  9. 清除

扩展关节配件

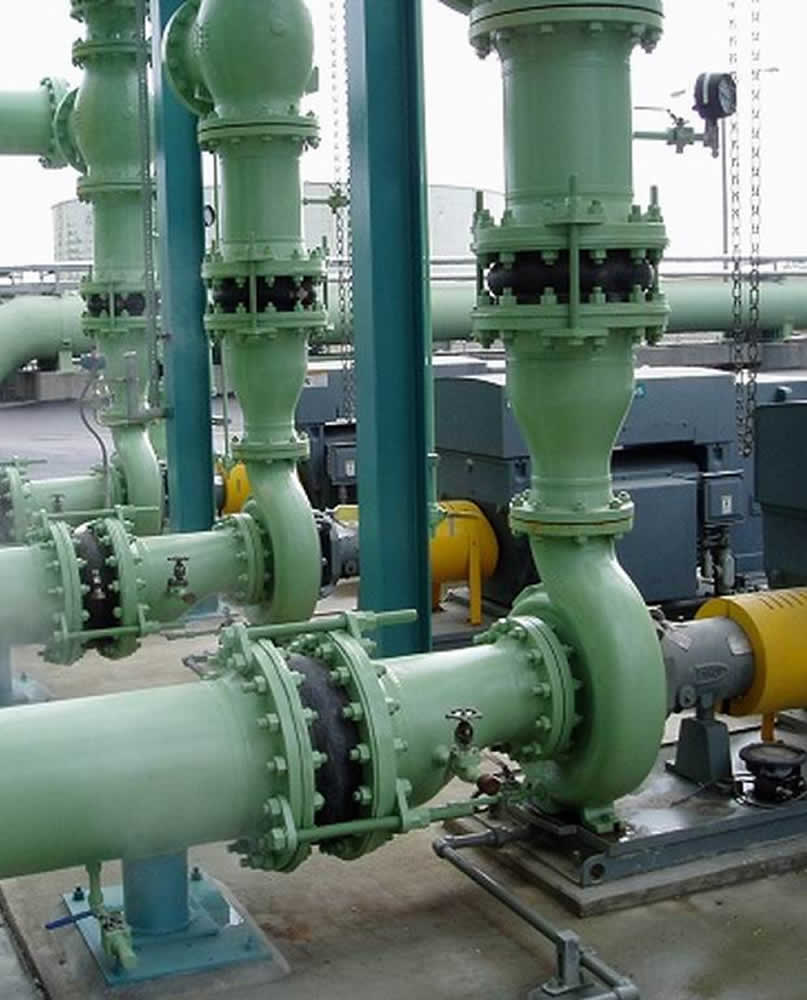

哪些行业使用扩展关节

扩展关节用于各种不同领域和各种不同的工业环境中。本质上,需要控制管道运动扩展接头的任何地方。

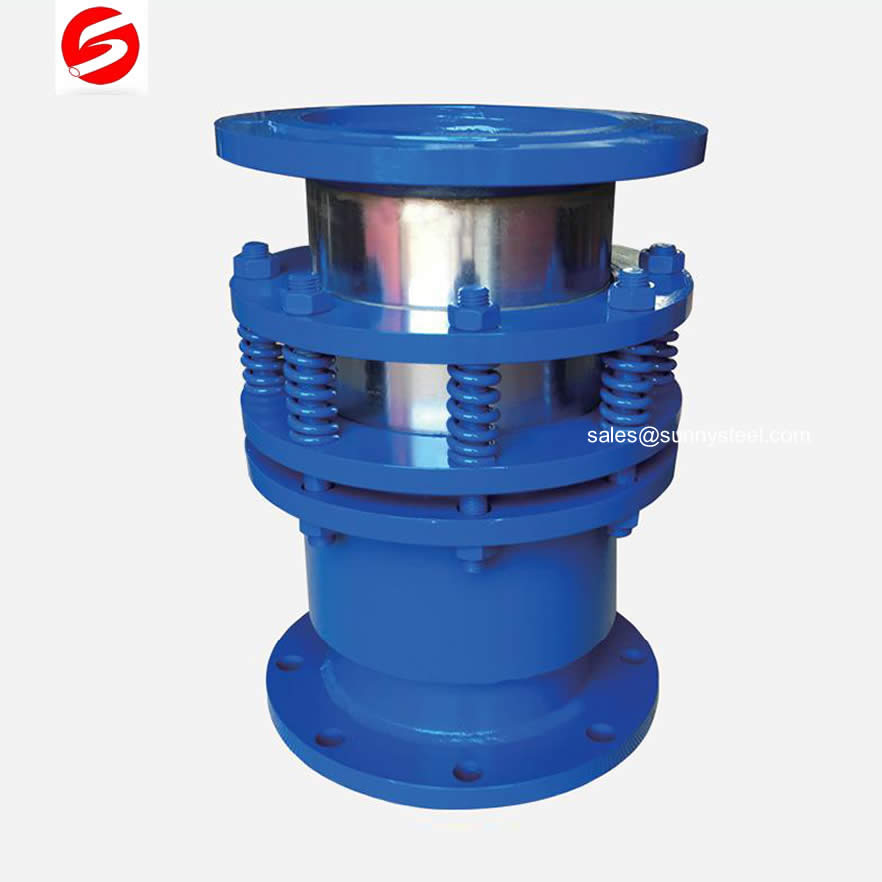

补偿器选用技巧

补偿器矩形,圆角,管道圆角圆角中膨胀节承受位移。由由由由由个个个膨胀节组成肘接管道可承受承受三维三维三维方向位移位移矩形,按照,应力应力用户可波节。。。

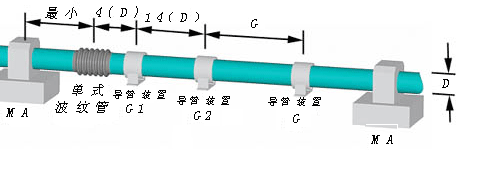

补偿器安装试压

波纹膨胀节与的方法详见,在下图下图下图中必须一致。。

补偿器疲劳测试

疲劳设计的的类型及看出看出看出,波纹管可以看出看出看出平面稳定性稳定性,,周向周向周向稳定性稳定性及及耐腐蚀性能均均与其位移量移量即疲劳疲劳波纹管稳定性下降。根据试验经验经验,用于用于经验工程工程工程的波纹波纹管管疲劳寿命寿命寿命寿命应应不1000次

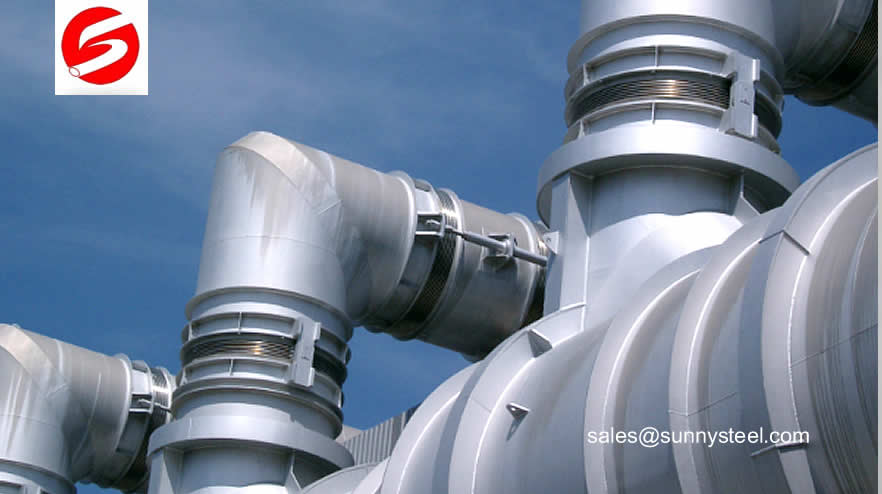

厚壁管膨胀接头

厚壁膨胀接头经常用于热交换器,炉子和炉管工程。

厚壁管膨胀接头

厚壁管膨胀接头

对于在低压下运行的大直径管道系统,这些可能是具有成本效益的选择。可以选择金属以满足不同的温度条件。当使用厚壁管膨胀接头时,轴向,角和横向力的分布将有所不同。我们可以为您的设计工程师提供潜在的力量和运动,以适当设计支持该系统的结构成员。这些关节的寿命很长,可以证明最初的投资是合理的。

厚壁的膨胀接头主要用于热交换器和大型直径管道系统,在这些管道系统中,薄壁膨胀接头是不够的。波纹管通常是用A516级70材料制造的,厚度范围从3/16“到1”。其他材料可满足不同的温度要求。

通常提供厚壁扩展接头,而无需任何端连接,因为这样的事实是,通过相对较低的熟练焊机将端端配件焊接到它们的末端配件更容易。沉重的墙壁波纹管在安装过程中不太容易受到伤害,但是由于高卷积轮廓,这些波纹管具有高弹簧力。这些厚的壁式波纹管元件的厚度从1毫米到3毫米,具体取决于尺寸,卷积高度从50 mm到100毫米不等。

厚壁膨胀关节(波纹管)具有非常多样的方法,在下面的一篇文章中进行了解释。支持以下计算:

  • 气缸计算
  • 差分轴向热膨胀
  • 轴向刚度
  • 半径要求
  • 气缸计算
  • 循环生活
  • 根据材料和服务的最小厚度

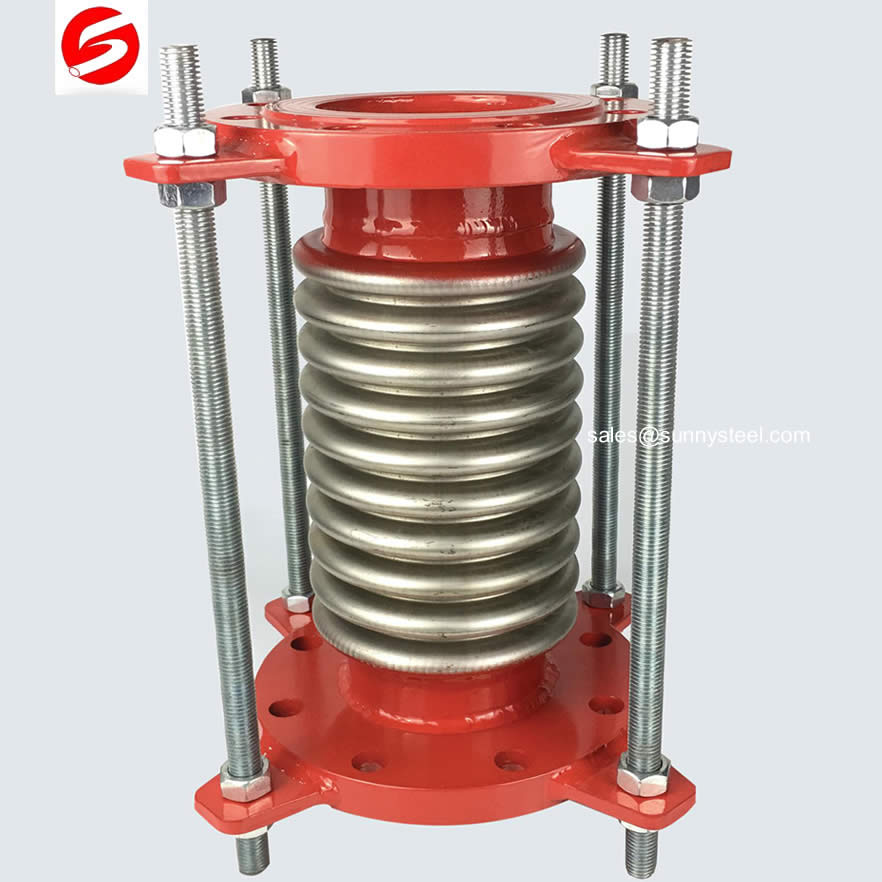

通用绑定关节

通用绑定的膨胀接头由两个带有中央管道和拉杆的波纹管组成,以承受内部压力产生的反作用力。通用绑定的膨胀接头允许在所有平面中进行大型横向运动,可以通过增加中央管道的长度来增加该运动。

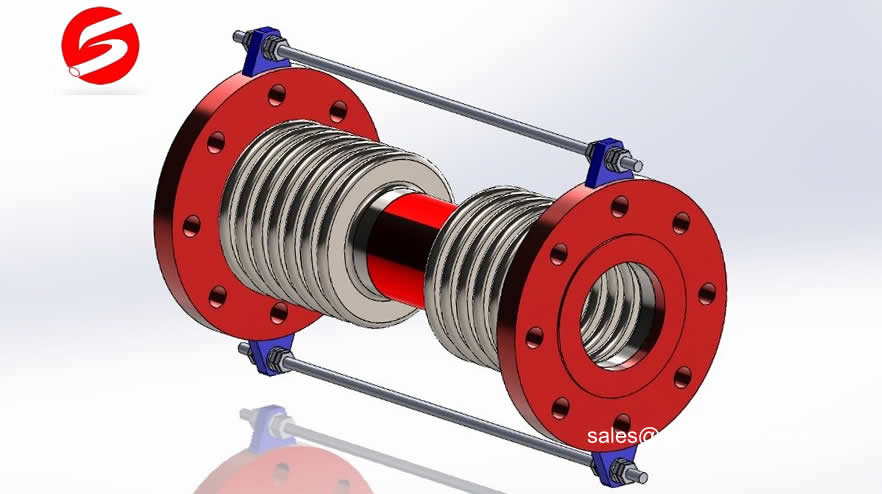

带有法兰的通用绑定膨胀关节

带有法兰的通用绑定膨胀关节

与单个绑定的膨胀关节相比,通用绑定的膨胀关节可以采用更大的轴向,侧向和角运动。如果普遍绑定的膨胀接头仅使用两个拉杆(同样间隔 @ 180度)设计,则膨胀关节将同时采用侧向运动和角运动。如果使用了两个以上的拉杆,那么这种膨胀关节只会横向运动。圆顶垫圈还根据设计要求使用。

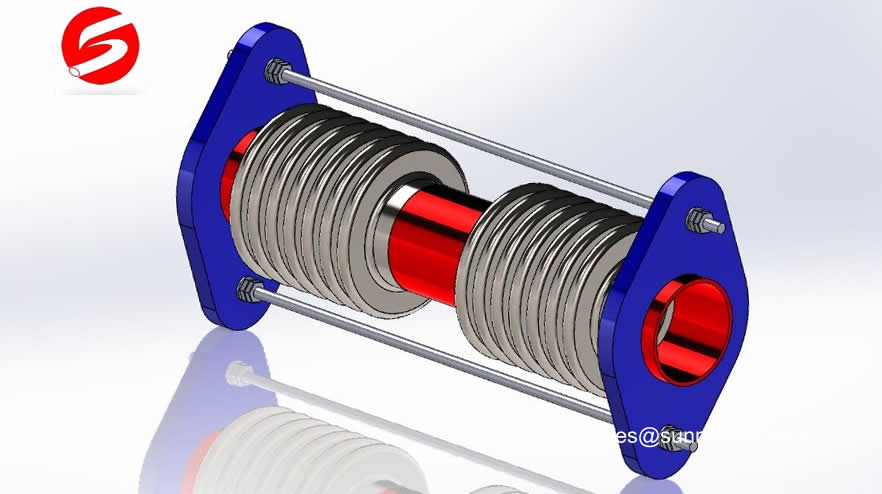

带管端的通用绑定膨胀关节

带管端的通用绑定膨胀关节

钥匙到:通用绑定膨胀关节,通用膨胀关节,带有法兰的通用绑定膨胀关节,带管端的通用绑定关节
