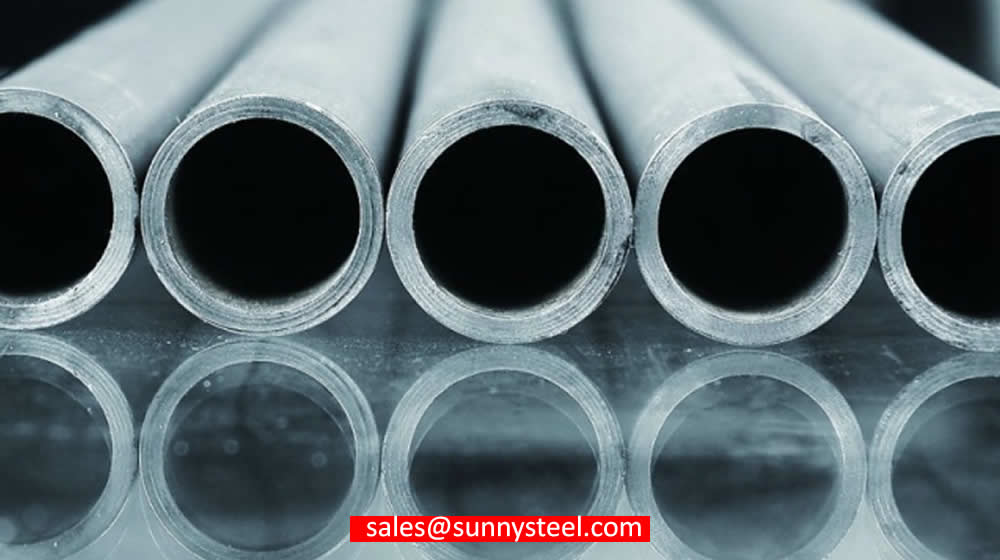

双工管道

双链管是不锈钢管,含有大量的铬和最小镍量。

双链不锈钢(DSS)具有两个相的结构(α和γ),并具有铁素体和奥氏体不锈钢的特征。它具有良好的耐腐蚀性和高强度。在低C条件下,它与18%-28%的Cr和3%-10%Ni合金合金。有些钢也包含MO,CU,NB,NB,TI和N等合金元素。

标准:

钢级:

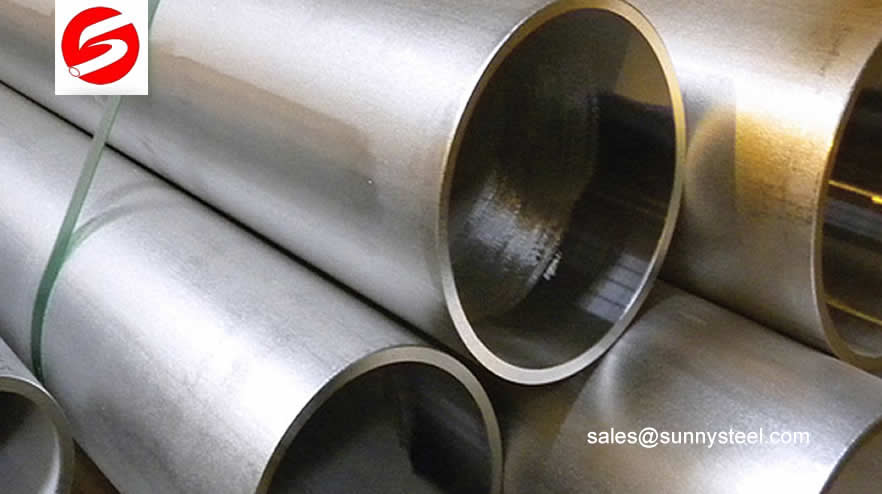

同时复式2205是我们提供的最常见的双链产品,我们还可以在储存这些合金的情况下提供双链2304和双工2207,并减少交货时间。合金2205(UNS S32305/S31803)是22%铬,3%钼,5-6%镍,氮气合金的双链不锈钢管,具有较高的一般性,局部和应力腐蚀性,除了具有高强度和出色的强度耐力韧性外。

合金2205在几乎所有腐蚀性介质中,提供优于316L或317L奥氏体不锈钢管优于316L或317L奥氏体不锈钢管。与奥氏体相比,它还具有高腐蚀和腐蚀疲劳性能以及较低的热膨胀和更高的导热率。

ASTM引用了标准

ASTM A789 A789M涵盖了标称壁厚的等级,不锈钢管,用于需要一般耐腐蚀性的服务,特别着重于抵抗应力腐蚀破裂。如果在升高的温度下长时间使用,这些钢很容易受到封闭的影响。

化学成分:

下表:

体重(%)组成

钢制名称 数字 C,最大。 si Mn P,最大。 s,最大。 n cr 其他
X2CRNIN22-2 1.4062 0.03 ≤1.00 ≤2.00 0.04 0.010 0.16至0.28 21.5至24.0 - ≤0.45 1.00至2.90 -
X2CRCUNIN23-2-2 1.4669 0.045 ≤1.00 1.00至3.00 0.04 0.030 0.12至0.20 21.5至24.0 1.60至3.00 ≤0.50 1.00至3.00 -
X2CRNIMOSI18-5-3 1.4424 0.03 1.40至2.00 1.20至2.00 0.035 0.015 0.05至0.10 18.0至19.0 - 2.5至3.0 4.5至5.2 -
X2CRNIN23-4 1.4362 0.03 ≤1.00 ≤2.00 0.035 0.015 0.05至0.20 22.0至24.5 0.10至0.60 0.10至0.60 3.5至5.5 -
X2CRMNNIN21-5-1 1.4162 0.04 ≤1.00 4.0至6.0 0.040 0.015 0.20至0.25 21.0至22.0 0.10至0.80 0.10至0.80 1.35至1.90 -
X2CRMNNIMON21-5-3 1.4482 0.03 ≤1.00 4.0至6.0 0.035 0.030 0.05至0.20 19.5至21.5 ≤1.00 0.10至0.60 1.50至3.50 -
X2CRNIMON22-5-3 1.4462 0.03 ≤1.00 ≤2.00 0.035 0.015 0.10至0.22 21.0至23.0 - 2.50至3.50 4.5至6.5 -
X2CRNIMNMOCUN24-4-3-2 1.4662 0.03 ≤0.70 2.5至4.0 0.035 0.005 0.20至0.30 23.0至25.0 0.10至0.80 1.00至2.00 3.0至4.5
X2CRNIMOCUN25-6-3 1.4507 0.03 ≤0.70 ≤2.00 0.035 0.015 0.20至0.30 24.0至26.0 1.00至2.50 3.0至4.0 6.0至8.0 -
X3CRNIMON27-5-2 1.4460 0.05 ≤1.00 ≤2.00 0.035 0.015 0.05至0.20 25.0至28.0 - 1.30至2.00 4.5至6.5 -
X2CRNIMON25-7-4 1.4410 0.03 ≤1.00 ≤2.00 0.035 0.015 0.24至0.35 24.0至26.0 - 3.0至4.5 6.0至8.0 -
X2CRNIMOCUWN25-7-4 1.4501 0.03 ≤1.00 ≤1.00 0.035 0.015 0.20至0.30 24.0至26.0 0.50至1.00 3.0至4.0 6.0至8.0 W 0.50至1.00
X2CRNIMON29-7-2 1.4477 0.03 ≤0.50 0.80至1.50 0.030 0.015 0.30至0.40 28.0至30.0 ≤0.80 1.50至2.60 5.8至7.5 -
X2CRNIMOCON28-8-5-1 1.4658 0.03 ≤0.50 ≤1.50 0.035 0.010 0.30至0.50 26.0至29.0 ≤1.00 4.0至5.0 5.5至9.5 CO 0.50至2.00
X2CRNICUN23-4 1.4655 0.03 ≤1.00 ≤2.00 0.035 0.015 0.05至0.20 22.0至24.0 1.00至3.00 0.10至0.60 3.5至5.5 -
机械性能

欧洲标准EN 10088-3(2014)[8]的机械性能(对于低于160 mm的产品厚度):

溶液解散的奥氏体 - 有铁不锈钢的室温下的机械性能

材料 年级 0.2%的证明压力,最小。(MPA) 终极拉伸强度(MPA) 延伸,最小。(%)
X2CRNIN23-4 1.4362 400 600至830 25
X2CRNIMON22-5-3 1.4462 450 650至880 25
X3CRNIMON27-5-2 1.4460 450 620至680 20
X2CRNIN22-2 1.4062 380 650至900 30
X2CRCUNIN23-2-2 1.4669 400 650至900 25
X2CRNIMOSI18-5-3 1.4424 400 680至900 25
X2CRMNNIN21-5-1 1.4162 400 650至900 25
X2CRMNNIMON21-5-3 1.4482 400 650至900 25
X2CRNIMNMOCUN24-4-3-2 1.4662 450 650至900 25
X2CRNIMOCUN25-6-3 1.4507 500 700至900 25
X2CRNIMON25-7-4 1.4410 530 730至930 25
X2CRNIMOCUWN25-7-4 1.4501 530 730至930 25
X2CRNIMON29-7-2 1.4477 550 750至1000 25
X2CRNIMOCON28-8-5-1* 1.4658 650 800至1000 25

*对于厚度≤5毫米

拉伸要求

年级 拉伸强度,最小,KSI [MPA] 屈服强度,最小,KSI [MPA] 2英寸或50mm,min,%的伸长率 硬度,最大

布里尔

S31803 90 [620] 65 [450] 25 290
S32205 95 [655] 70 [485] 25 290
S31500 92 [630] 64 [440] 30 290
S32550 110 [760] 80 [550] 15 297
S31200 100 [690] 65 [450] 25 280
S31260 100 [690] 65 [450] 25 290
S32001 90 [620] 65 [450] 25 290
S32304 100 [690] 65 [450] 25 290
S32750 116 [800] 80 [550] 15 310
S32760 109 [750] 80 [550] 25 300
S32950 100 [690] 70 [480] 20 290
S32520 112 [770] 80 [550] 25 310

法兰测试(用于焊接管)

耀斑测试

反向平坦测试

静静力或无损测试

标记

笔记:

应用程序:

双链管是不锈钢管,含有大量的铬和最小镍量。双链管为腐蚀环境提供了极大的强度和抵抗力。双链管用于海水淡化植物,热交换器和海洋工艺。

双链体的基本思想是产生一种化学成分,该化学成分可导致铁素体和奥斯丁岩的混合物大致相等。这种阶段的平衡提供了以下内容:

高强度,耐腐蚀性和中等耐焊性的结合具有许多好处,但也带来了缺点和局限性。

在形成和加工时,高强度是不利的。较高的强度还意味着金属的延展性较小,而不是奥氏体等级。这意味着,当生产的商品需要任何程度的复杂形成时,这些钢不好。

还值得记住的是,如果需要在双工钢中形成该物品,则需要更大的力量。

双链不锈钢的冶金比对于奥氏体或铁素铁钢的结果要复杂得多,因为它们更复杂,因此生产昂贵。与奥氏体等级相比,霍弗少量镍量较低,确实有助于降低成本并降低价格波动。

交货要求:

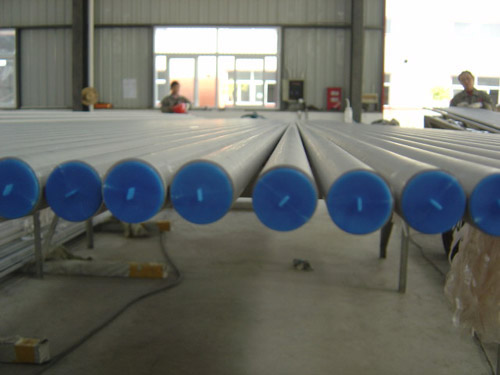

盖端不锈钢管

  • 包装:编织带捆绑包,木箱或钢盒
  • 磨坊测试证书:根据EN 10204 3.2
  • 检查:第三方检查或通过克林特人
盖端不锈钢管

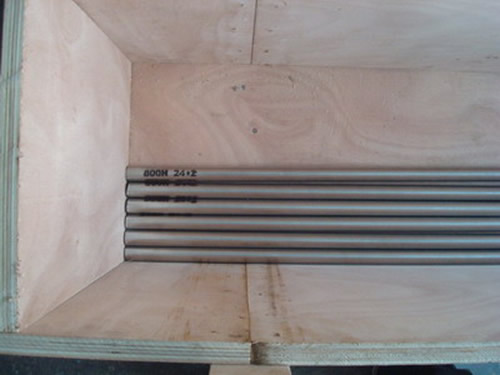

放在木箱里的管子

放在木箱里的管子

  • 标记:Sunnysteel,材料等级,标准,规格,热量。

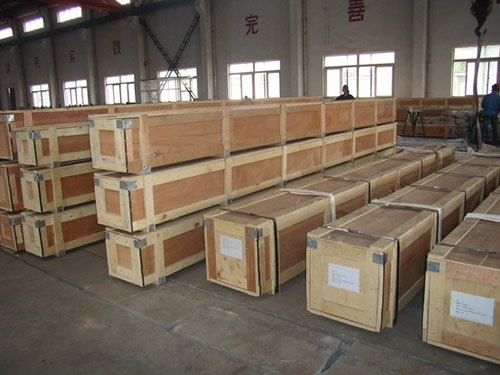

不锈钢产品的木箱包装

  • 表面处理:明亮的退火,在表面外部和内部抛光。
不锈钢无缝管
不锈钢无缝管

仓库

管道尺寸范围:

  • 外径:从6mm到530mm不等。
  • 壁厚:SCH5S,SCH10S,SCH40S,SCH80S,SCH 120S
  • legnth:不舒服的长度或固定长度

双链不锈钢原理

双工不锈钢变得越来越普遍。由于多种原因,所有主要不锈钢厂都提供了它们:

  • 更高的强度导致体重节省
  • 更大的耐腐蚀性,特别是应力腐蚀破裂
  • 更好的价格稳定性
  • 更低的价格

双链不锈钢的想法可以追溯到1920年代,第一次演员阵容是在1930年在瑞典的Avesta制作的。但是,仅在过去30年中,双工钢才开始以一种重大的方式“起飞”。这主要是由于炼钢技术的进步,尤其是在控制氮含量方面。

像304(1.4301)这样的标准奥氏体钢和像430这样的铁质钢相对易于制造和制造。正如他们的名字所暗示的那样,它们主要由一个阶段,奥氏体或铁矿组成。尽管这些类型适用于广泛的应用,但两种类型都有一些重要的技术弱点:

  • 奥氏体 - 低强度(在溶液退火状态下为200 MPa 0.2%PS),对应力腐蚀开裂的耐药性低
  • 铁素体 - 低强度(比奥氏体高一点,250 MPa 0.2%PS),较厚部分的可焊性差,低温韧性较差
  • 此外,奥氏体类型的高镍含量会导致价格波动,这对许多最终用户来说是不受欢迎的。
  • 双链体的基本思想是产生一种化学成分,该化学成分大致相等的铁素体和奥斯丁岩的混合物。这一阶段的平衡提供了以下内容:
  • 更高的强度- 当前双链体等级的0.2%PS的范围为400 - 550 MPa。这可能导致截面厚度减小,从而减轻重量。对于以下应用程序,此优势尤其重要。
    • 压力容器和储罐
    • 结构应用,例如桥梁
  • 厚部分的良好焊接性- 不像奥氏体那样简单,而是比超凡锻炼要好得多。
  • 良好的韧性- 尤其是在低温下,通常比减去50摄氏度,延伸至负80摄氏度C。
  • 抵抗应力腐蚀破裂- 标准的奥氏体钢特别容易容易出现这种腐蚀。这种优势重要的应用程序包括:
    • 热水罐
    • 酿造坦克
    • 工艺工厂
    • 游泳池结构

如何实现奥斯丁岩/铁氧体平衡

要了解双链钢的工作原理,请首先比较两个熟悉的钢奥氏体304(1.4301)和铁素体430(1.4016)的组成。

结构 年级 en号 C si Mn p s n cr
铁素体 430 1.4016 0.08 1.00 1.00 0.040 0.015 - 16.0/18.0 - -
奥氏体 304 1.4301 0.07 1.00 2.00 0.045 0.015 0.11 17.5/19.5 8.0/10.5 -

不锈钢中的重要元素可以分为运输剂和仪型炎。每个元素都有利于一个或另一个结构:

Ferritisers - CR(Chromium),SI(硅),Mo(钼),W(Tungsten),Ti(钛),NB(Niobium)

呼吸剂 - C(碳),Ni(镍),MN(锰),N(氮),Cu(铜)

430年级的运输剂占主导地位,铁素体的结构也是如此。304级主要通过使用约8%的镍而变为奥氏体。要达到每一个阶段约50%的双链结构,必须在austenitures和Ferritiuser之间保持平衡。这就解释了为什么复式钢的镍含量通常低于牙能。

这是双链不锈钢的一些典型组成:

年级 en no/uns 类型 大约组成
cr n Mn w
2101 LDX 1.4162/
S32101
倾斜 21.5 1.5 0.3 0.22 5 - -
DX2202 1.4062/ S32202 倾斜 23 2.5 0.3 0.2 1.5 - -
RDN 903 1.4482/
S32001
倾斜 20 1.8 0.2 0.11 4.2 - -
2304

1.4362/
S32304

倾斜 23 4.8 0.3 0.10 - - -
2205 1.4462/
S31803/
S32205
标准 22 5.7 3.1 0.17 - - -
2507 1.4410/
S32750
极好的 25 7 4 0.27 - - -
Zeron 100 1.4501/
S32760
极好的 25 7 3.2 0.25 - 0.7 0.7
铁氧化物
255/
天王星2507cu
1.4507/
S32520/
S32550
极好的 25 6.5 3.5 0.25 - - 1.5

在最近开发的一些成绩中,氮和锰用于将镍含量提高到非常低的水平。这对价格稳定性产生了有益的影响。

目前,我们仍然处于双工钢的开发阶段。因此,每个工厂都在推广自己的特定品牌。人们普遍认为,成绩太多。但是,直到“获胜者”出现之前,这可能会持续下去。

双链钢的耐腐蚀性

下表显示了双链钢与某些奥氏体和铁素体等级的比较。

年级 en no/uns 类型 典型的pren
430 1.4016/
S43000
铁素体 18
304 1.4301/
S30400
奥氏体 19
441 1.4509/
S43932
铁素体 19
RDN 903 1.4482/
S32001
双工 22
316 1.4401/
S31600
奥氏体 24
444 1.4521/
S44400
铁素体 24
316l 2.5 mo 1.4435 奥氏体 26
2101 LDX 1.4162/
S32101
双工 26
2304 1.4362/
S32304
双工 26
DX2202 1.4062/ S32202 双工 27
904L 1.4539/
N08904
奥氏体 34
2205 1.4462/
S31803/
S32205
双工 35
Zeron 100 1.4501/
S32760
双工 41
铁氧毒官255/
天王星2507cu
1.4507/
S32520/
S32550
双工 41
2507 1.4410/
S32750
双工 43
6%mo 1.4547/
S31254
奥氏体 44

双链钢的范围使它们可以与奥氏体和铁素体钢等级相匹配,以使其具有耐腐蚀性。没有单一的耐腐蚀性度量。但是,使用点抗性等效数(PREN)作为对等级进行排名的手段很方便。

pren =%cr + 3.3 x%mo + 16 x%n
