U型管

我们范围的每个U弯管都由我们的才华横溢的专业人员在生产的每个阶段都严格质量检查,以提供客户缺陷免费的最佳优质产品。

  • OD 9.5mm - 38.1mm
  • wt高达6.35mm
  • 弯曲半径1.25 x OD至1700mm
  • 可以根据TEMA R / ASTM SA / A556提供弯曲
  • 腿长长达15000mm
  • 电量或直接电阻需要的热处理
  • 高达10,000 psi的水久

热交换器的管由钢制成:

测量,切割,毛刺和清洁

我们带来了独家的U型管,它们以其出色的质量和出色的功能而闻名。

U弯曲(冷形成)后,可能需要对弯曲部分进行热处理。温度通过固定和便携式红外增压仪通过整个热处理区域进行控制。

U弯管的标准

U弯管的半生产产品是根据DIN 28180和ASTM A179制造和提供的热交换管。

U型或U形

u弯曲尺寸的能力
管OD 管厚度 弯曲半径 U管直的“腿”长度 在弯曲之前直接管
最小12,7mm /最大31,75mm 最小0,70mm /最大。4,19毫米 最小1,5 x od / max。1250mm 最大限度。12500mm 最大限度。27000mm

目前,Sunny Steel购买了用于生产以下产品范围的设备:

铁矿

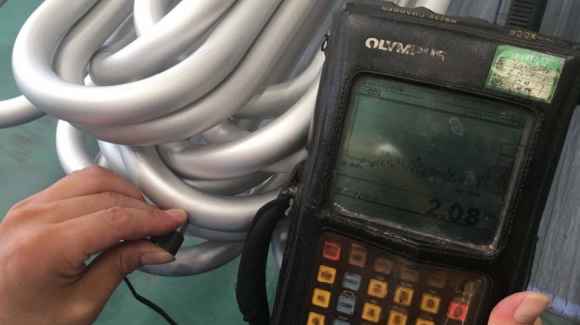

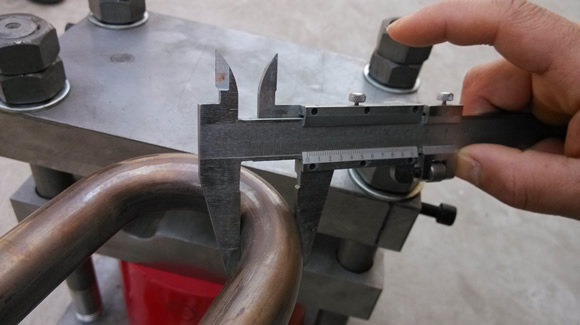

U弯管上的尺寸控制

按照相关标准制作,完全控制和测量“ U”弯曲。

  • 静液压测试
  • 空气水下测试
  • 脉动压力测试
  • 染料渗透测试
  • 磁镜测试
  • “ U”弯曲区域的染料渗透剂
  • PMI测试
  • 热处理

所有试管均切成指定的腿lenghts,末端毛刺,并用干燥的空气在内部清洁孔。

热处理

我们有能力进行弯曲的热处理,并至少150mm的腿。

热处理设备

  • 热处理设备由数据记录的附加设施控制计算机。
  • 在热处理期间,在不锈钢和特殊的合金管中使用了氩保护性attopshere。
  • 我们可以提供所有类型的退火;解决方案退火和缓解压力。

所有试管均切成指定的腿lenghts,末端毛刺,并用干燥的空气在内部清洁孔。

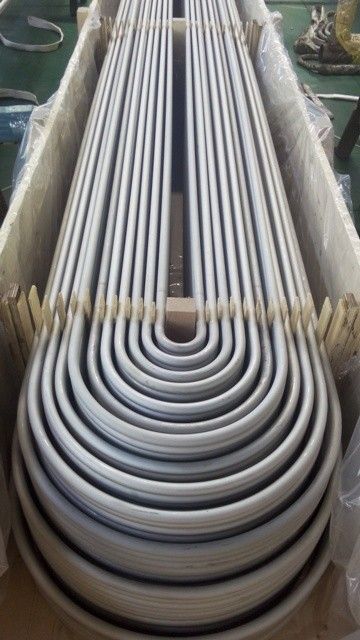

包装

任何类型的包装都可以根据客户在全球目的地的需求获得。

  • 用于木材手指或滑雪的公路野外。
  • 在强烈的开放或封闭的木制盒中,取决于目的地。
  • 每个捆绑包都用塑料床单保护。
  • 客户可以提供自己的包装或塞勒姆可以准备包装计划。
  • 附有详细的包装列表,以便快速清晰地识别内容。

任何类型的包装都可以根据客户在全球目的地的需求获得。

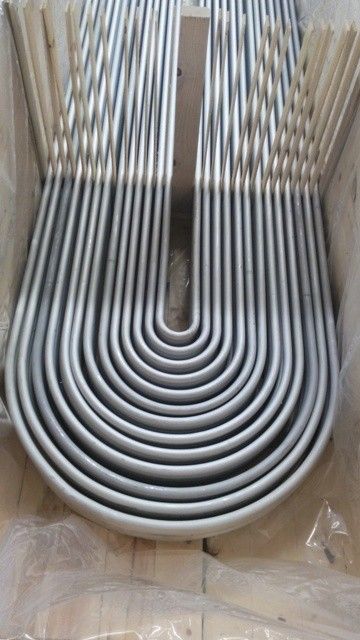

ASTM A213 ASME SA213无缝合金碳钢热交换器U管

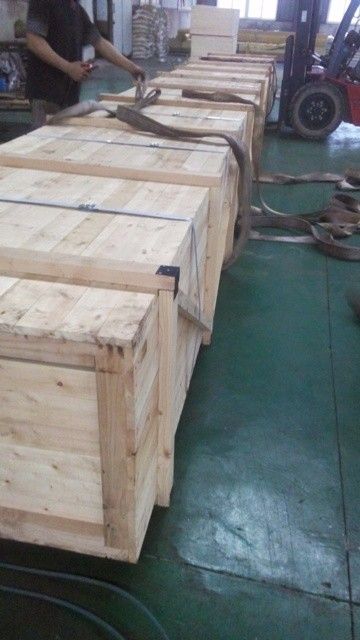

具有强大的木结构盒子包装,可以通过容器装载和运输。


用法

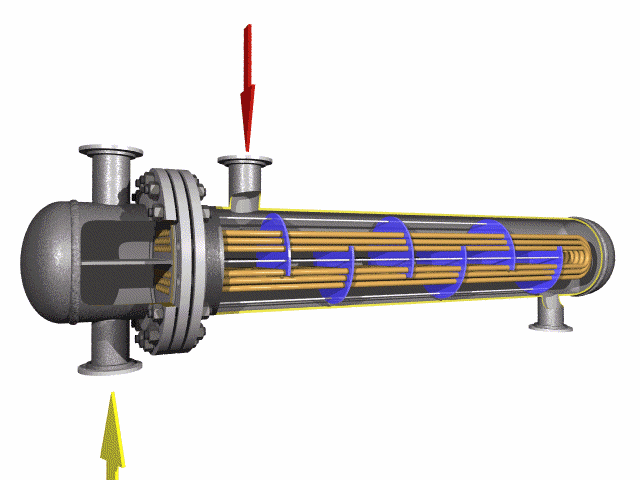

U型管广泛用于热交换器系统。

基于无缝不锈钢管的热量交换器设备在战略性重要和关键领域 - 核和石化机器建筑至关重要。

“用于热交换器的U弯管主要用于油气厂,化学和石化厂,炼油厂,发电厂,可再生能源植物。”
  • 物体介质:10%钠
  • 氢氧化物+5%次氯酸钠
  • 壳直径:Ø800
  • 工作压力:1.5MPA
  • 工作温度:40ºC-90ºC
  • 热交换表面积:100m2
  • 材料:gr1 \ gr2

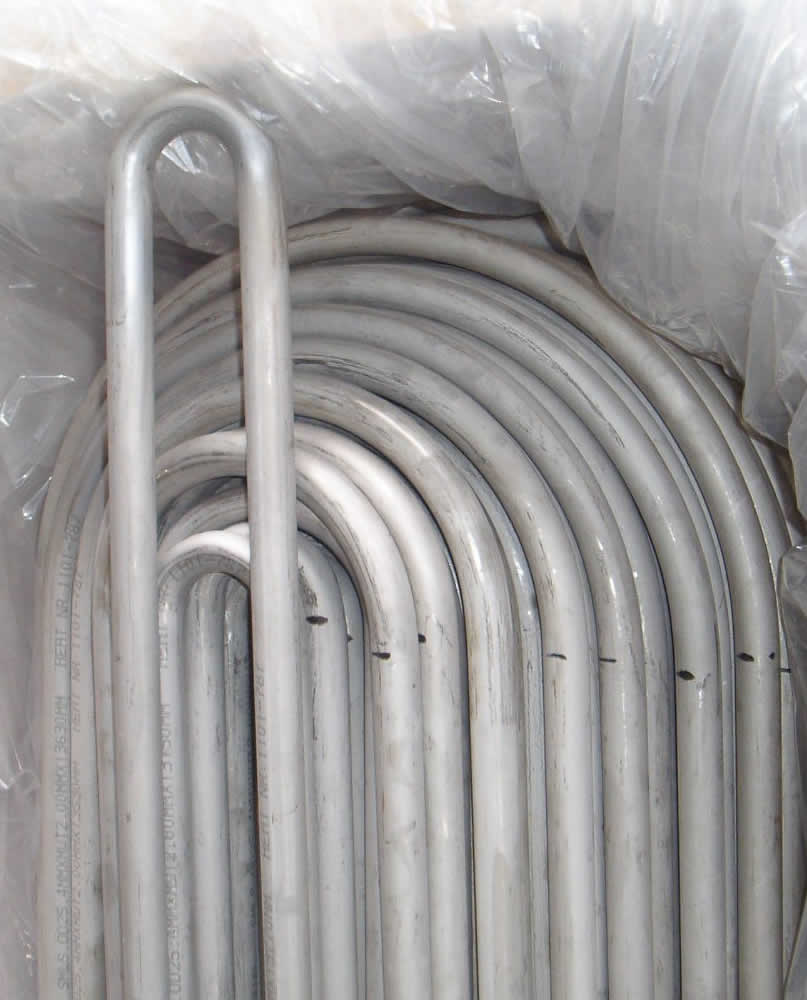

不锈钢管

我们的U弯管管弯曲生产线,安装在2007年。弯曲后的溶液退火将是降低残余应力的过程,然后如果需要进行静水测试和染料渗透剂测试。

不锈钢U弯管广泛用于热交换器系统。基于不锈钢UTUBE的热交换器设备在战略性重要的和关键领域核和石化机器建筑中至关重要。

表面状况成品U弯管应无尺度,弯曲后无划痕

尺寸公差U弯管ACC。到Tema R.C.B.和ASTM A566,ASTM A688

3.1管中的管直径

在r = 2×d或更大的U管的弯曲部分处,管子的主要或次要直径均不得偏离标称直径,然后弯曲超过10%。

如果指定少于2×d,则只要熵在订单之前同意,公差就会更大。

3.2 U弯曲部分的壁厚

U键截面中管的壁厚不得小于公式确定的值:

在哪里:

3.3管腿长

在U管的情况下,从弯曲和管腿到管腿末端的管腿的长度不得小于指定的,但可以超过指定的值下面给出的金额:

腿长[mm]

纳入和含。6000毫米:-0 / +3.2毫米

超过6000毫米至9000(含):-0 / +4.0毫米

超过9000 -0 / + 4.8毫米

3.4腿长差异

不锈钢管U弯|U弯曲的热交换器的管状在U管的管腿的长度上的差异不得大于1⁄8英寸。= 3.2 mm,除非另有说明。

3.5管的末端:方便

任何管的末端都可以从广场出发不超过:

高达5/8英寸的管0.25毫米[15.9毫米]
高于5/8“ [15.9毫米]的管子0.40毫米

3.6腿间距

在弯曲与腿的弯曲点之间测量的腿间距不得与值(2 r-指定管外径外径的指定管)相差超过1⁄16英寸。[1.5 mm],其中r是中心线弯曲半径。

3.7弯曲部分曲率

U管的弯曲部分在曲率上应基本均匀,并且不超过名义中心线半径的6 1⁄16英寸。[1.5 mm]。

3.8偏离弯头

允许与弯曲平面(图1)不得超过1⁄16英寸。[1.5 mm]

从相切点来衡量。

特殊等级中热交管管的尺寸可能与上述不同,请与我们联系。

壳和管设计的优势不容忽视。每个单元都有:

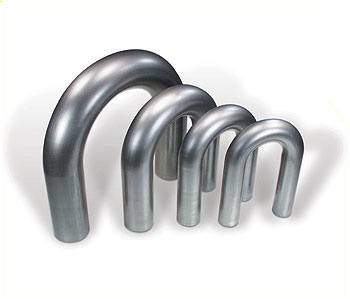

材料 - U弯管

按照相关标准制作,完全控制和测量“ U”弯曲。

材料 年级
碳素钢 SA 179 / A 179
碳素钢 SA 210 / A 210
碳素钢 SA 334 / A 334
不锈钢 SA 213 / A 213
双工不锈钢 SA 789 / A 789
铜和铜合金 SB 111 / b 111
钛和Ti合金 SB 338 / b 338

ASTM A556M-88/ASME SA556无缝冷水钢饲料加热器管1

(ASTM A 556] M -88 /ASME 556 /ASTMA556M -88 /ASME556)

U-Tube热交换器
U-Tube热交换器

ASTM A556是参考标准的简短摘要。它仅是信息的,而不是标准的官方部分;标准本身的全文必须用于其使用和应用。ASTM不提供任何保修明示或暗示,也不表示该摘要内容是准确,完整或最新的任何表示。

进料水加热器管
标准:ASME SA556化学堆肥
年级 C % si% Mn% p% s%
B2 最大0.27 0.10分钟 0.29-0.93 最大0.030 最大0.030
C2 最大0.30 0.10分钟 0.29-1.06 最大0.030 最大0.030


机械性能

年级 拉伸强度MPA 产量强度MPA 硬度HRB
B2 410分钟 260分钟 79分钟
C2 480分钟 280分钟 89分钟

我们范围的每个U弯管都由我们的才华横溢的专业人员在生产的每个阶段都严格质量检查,以提供客户缺陷免费的最佳优质产品。这些U弯管可以根据客户的要求在各种直径上进行定制。

U弯曲的耐受性

基于无缝不锈钢管的热量交换器设备在战略性重要和关键领域 - 核和石化机器建筑至关重要。

特征 :
  • 'U'弯曲是通过冷工作过程完成的。
  • 根据客户图纸,对所需半径进行'U'弯曲。
  • 弯曲部分和六英寸的腿通过电阻加热减轻了压力。
  • 惰性气体(氩气)以所需的流速通过它,以避免ID中的氧化。
  • 使用建议的规格检查半径的OD和壁变薄。
  • 物理特性和微结构在三个不同的位置检查。
  • 通过染料渗透剂测试进行波浪和裂缝的视觉检查。
  • 然后,将每个管子在建议的压力下测试水力,以检查是否泄漏。
  • 进行棉球测试以检查管的ID清洁度。
  • 此后,腌制,干燥,标记和包装。
物品 条件(何时) 宽容
标称弯曲半径≤2x标称OD 小于或等于12%
卵子 2 x名义OD <名义弯曲半径≤4x标称OD 小于或等于10%
标称弯曲半径> 4 x标称OD 小于或等于5%
标称弯曲半径≤2x标称OD 0.75 x标称墙
模拟壁厚 2 x名义OD <名义弯曲半径≤4x标称OD 0.8 x标称墙
标称弯曲半径> 4 x标称OD 0.9 x标称墙
标称弯曲半径≤8英寸(200mm) +/- 3/64“(1mm)
弯曲半径 8“(200mm)<标称弯曲半径≤16”(400mm) +/- 1/16“(1mm)
标称弯曲半径> 16英寸(400mm) +/- 5/64“(1mm)
双腿之间的不满 最大1/16“(1.5mm)
弯曲区域的墙稀疏 最大17%
末端腿长之间的差异 腿长≤16'(4.88m) +1/8“(3mm)
腿长> 16'(4.88m) +3/16“(5mm)
偏离弯头 ≤3/16“(1.5mm)
在弯曲上扁平 ≤10%标称直径
直腿长 ≤5m +1/8“(3mm)
> 5m +3/16(5mm)
总管长度包括半径 ≤6m +3/16(5mm)
> 6m +5/16“(8mm)

建立U弯管公差通常需要的标准:

  • ASTM A556/556M
  • ASTM B395 / b395m
  • ASTM A688/688M
  • ASTM A803/803M
  • DIN 28179

安装规格,标准和标识

有各种材料制成的管道配件各种形状和尺寸。
