MSS SP-97,螺纹,对接端

MSS SP-97标准规范涵盖了90度整体加强锻造分支出口接头对接焊、承插焊和螺纹类型的基本尺寸、光面、公差、测试、标记、材料和最低强度要求。

对接端

整体增强锻造分支出口接头。承插焊,螺纹和对接焊接端

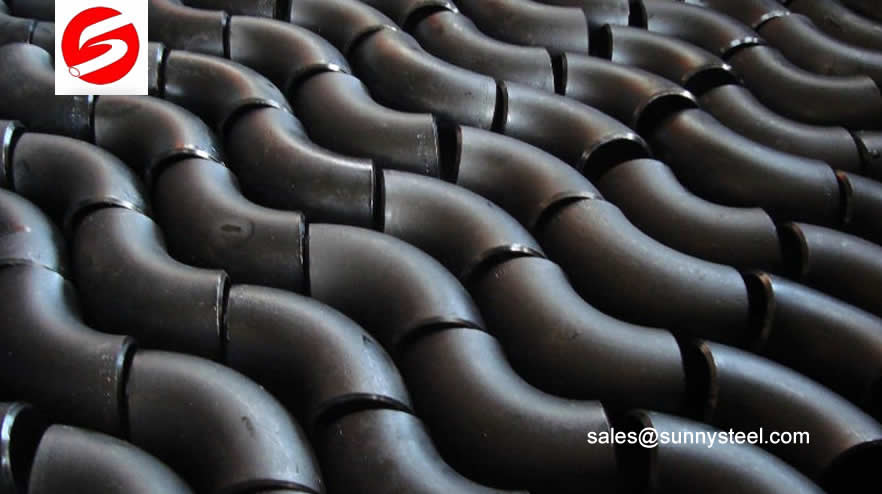

MSS SP75 WPHY 42管弯头

按照本标准操作规程制造的管件,在连接到管道开口时,应按照适用的管道规范要求,通过全熔透焊接,形成完全加强的分支连接。

通过制造商和购买者之间的协议,配件可以按特殊尺寸、尺寸、形状、公差或其他锻造材料制作。

海量存储系统(MSS)中
海量存储系统(MSS)中

MSS(制造商标准化协会)是世界上唯一专门致力于阀门和配件行业技术需求的组织。

标准和规范由25个技术委员会编写和修订,涉及的主题包括阀门、阀门执行器、管件、法兰和管道悬挂器。

MSS SP 75的化学成分要求

元素 值,%
碳(C) ≤0.30
锰(Mn) ≤1.60
磷(P) ≤0.035
硫(S) ≤0.035
铜(铜) ≤0.50
镍(镍) ≤0.50
硅(Si) ≤0.50
铬(Cr) ≤0.25
钼(Mo) ≤0.13
钒(V) ≤0.13
铌(Cb) ≤0.10
钛(Ti) ≤0.05

* 1。Cu、Ni、Cr、Mo含量之和不超过1%。
* 2。碳当量C.E.=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15不得超过0.45%。

msssp75管件的力学性能
MSS SP 75类 屈服强度 抗拉强度 伸长 夏比测试
分钟ψ 分钟ψ 分钟。% 能量吸收在20°F
WPHY-42 42000 60000 25 ≥20英尺磅
WPHY-46 46000 63000 25
WPHY-52 52000 66000 25
WPHY-56 56000 71000 20.
WPHY-60 60000 75000 20.
wphy - 65 65000 77000 20.
wphy - 70 70000 82000 18

材料,焊接和制造

MSS SP 75管件的原材料应采用平炉、碱性氧或电炉工艺制成的完全镇静钢。它由坯、坯、板、锻件质量棒、板、无缝管或熔焊管组成。焊接工艺应按照ASME锅炉和压力容器规范第IX节或相关的ASTM和API规范进行。焊后热处理应按照ASME锅炉和压力容器规范第VIII节第1节的要求进行。管件的焊接端(斜角)应根据壁厚进行不同的配置。MSS SP 75 WPHY管件可以很容易地通过锻造、锤击、压制、穿孔、轧制、挤压、镦粗、焊接或通过这些工艺的组合来制造。成品应无损伤性缺陷或焊接修补。某些客户可能需要加工和磨削表面缺陷。

热处理

按照MSS SP 75制造的管件应在热处理条件下提供。热成型管件在热处理前应冷却到较低的临界温度以下。管件应采用以下一种或多种热处理程序:退火(消除应力)、正火、正火回火、淬火回火。

测试及考试

WPHY接头可进行的试验和检查包括水压试验(证明试验)、拉伸试验、PMI(谱)、夏比试验、射线检查(x射线、RT)、磁粉检查(MPI)、超声波检查(UT)、液体渗透检查(LPE)等。

尺寸和公差

MSS SP 75仅规定了尺寸从NPS 16 (DN 400)到NPS 60 (DN 1500)的管件的尺寸和公差。NPS 14及以下的尺寸要求参照ASME B 16.9提供。
