ASME B16.9

ASME B16.9标准涵盖了尺寸为NPS 1 / 2到NPS 48 (dn15到dn1200)的工厂制造的锻造对接配件的总体尺寸、公差、额定值、测试和标记。

ASME B16.9大直径弯头ASME B16.9大直径弯头
ASME B16.9管道弯头交付国际标志
ASME B16.9管道弯头交付国际标志

ASME B16.9标准涵盖了尺寸为NPS 1 / 2到NPS 48 (dn15到dn1200)的工厂制造的锻造对接配件的总体尺寸、公差、额定值、测试和标记。

工厂制造的锻造对接配件
美国机械工程师学会

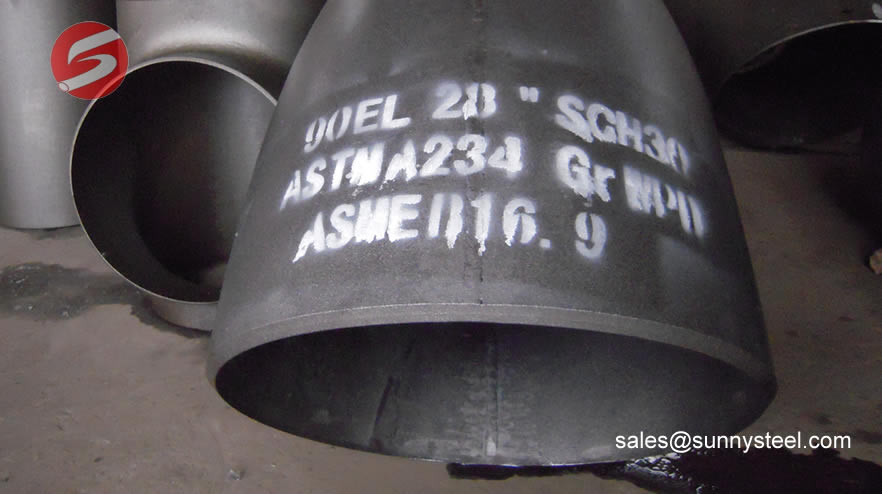

36 " x 26 " STD SMLS/WLD BW偏心减速机
ASTM A234 WP22或WP22W CL。1

范围

1.1一般
本标准涵盖了工厂制造的变形对接配件的总体尺寸、公差、额定值、测试和标记,其尺寸为NPS 1 / 2到NPS 48 (dn15到dn1200)。

1.2特殊配件

配件可以按照特殊的尺寸、尺寸、形状和公差制造,由制造商和买方达成协议。
1.3制造配件

采用环焊缝或交叉焊缝的预制侧板和其他连接件被认为是管道制造,不属于本标准的范围。

制造的搭接短端不受上述限制,前提是它们满足第5节中列出的适用的ASTM材料规范的所有要求。

1.4标准单位

以公制或美国习惯单位表示的值应单独视为标准。在文本中,美国常用单位在括号中显示。每一系统所述的数值并非完全相等;因此,每个系统必须独立使用。结合两个系统的值可能会导致不符合本标准。
对于公制和常规尺寸的配件,其尺寸的名称都是NPS。管件压力额定值与等效尺寸和材料的管道连接壁厚有关。

1.5参考资料

1.5.1引用标准。本标准所引用的标准和规范见强制性附录二。在个别参考文献中确定每个标准和规范的具体版本被认为是不切实际的。相反,特定版本的参考是在附录II中指定的。如果产品符合参考标准的以前版本,并且在其他方面符合本标准,则被认为是符合标准的。

1.5.2规范和法规。在ASME锅炉和压力容器规范、ASME压力管道规范或政府法规管辖范围内使用的配件受该规范或法规的任何限制。这包括任何最高温度

低温下材料使用的限制或规则。

1.6服务条件
适用于特殊流体场合的配件类型和材料的选择标准不在本标准的范围内。

1.7焊接

安装焊接要求不在本标准范围内。

1.8质量体系

与配件制造商质量体系程序有关的非强制性要求见非强制性附录A。

1.9会议

为了确定是否符合本标准,规定极限值(最大值或最小值)的有效数字固定公约应按照ASTM e29中的定义四舍五入。这要求观察值或计算值应四舍五入到表示极限时使用的最后一个右数字中最接近的单位。十进制值和公差并不意味着一种特殊的测量方法。

1.10压力等级名称
等级,后跟一个无因次数,是压力-温度额定值的名称。根据ASME B16.5标准,本标准中法兰的标准名称为150、300、600、900、1500和2500级。

外径测量

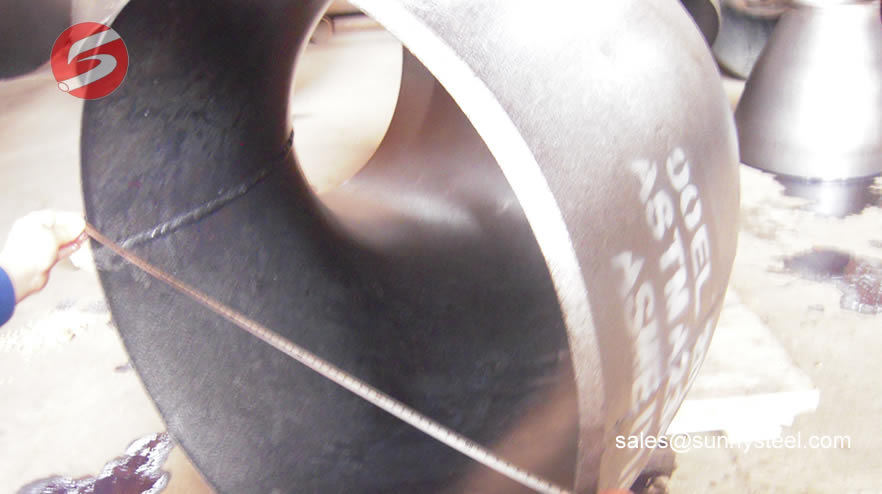

外径测量

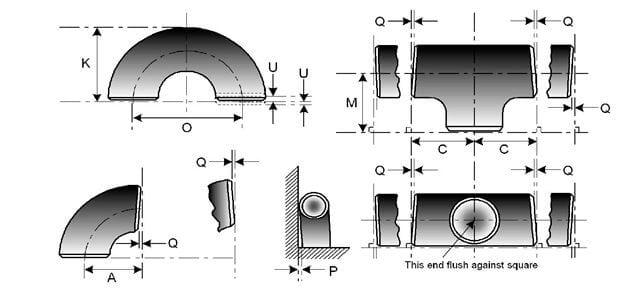

根据美国机械工程师协会B16.9规定的管件尺寸公差:

尺寸1/2 " - 48 "

  • ASME / ANSI B16.9对焊弯管-长半径
  • ASME / ANSI B16.9对接焊接弯头-短半径
  • ASME / ANSI B16.9对接焊缝缩径弯头
  • ASME / ANSI B16.9焊接45度弯头
  • ASME / ANSI B16.9对接焊接组装三通
  • ASME / ANSI B16.9对焊减速器
  • ASME / ANSI B16.9对焊同心异径管
  • ASME / ANSI B16.9对焊偏心减速器
  • ASME / ANSI B16.9对接焊接3D弯头
  • ASME / ANSI B16.9对接焊缝短端
  • ASME / ANSI B16.9对接焊接十字接头
  • ASME / ANSI B16.9对焊减径十字接头
  • ASME / ANSI B16.9对接焊接三通
  • ASME / ANSI B16.9对接焊接端盖
  • ASME / ANSI B16.9对接焊接接头
  • ASME / ANSI B16.9对接焊管接头
  • ASME / ANSI B16.9对接焊接5D弯头
  • ASME / ANSI B16.9对接焊管配件

ASME / ANSI B16.9尺寸

名义上的

大小

直径
90°弯头 45°弯头 180°的回报
(英寸)
长半径
短半径
长半径
长半径
(毫米)
(英寸)
中心的脸
(英寸)
中心的脸
(英寸)
中心的脸
(英寸)
半径
(英寸)
中心到中心
(英寸)
回的脸
(英寸)
1/2
21.3
0.840
1又1/2
- - - - - -
5/8
2
1 7/8
3/4
26.7
1.050
1 1/8
- - - - - -
7/16
2 1/4
1 11/16
1
33.4
1.315
1又1/2
1
7/8
3.
2 3/16
1 1/4
42.2
1.660
1 7/8
1 1/4
1
3 3/4
2 3/4
1又1/2
48.3
1.900
2 1/4
1又1/2
1 1/8
3.
4 1/2
3 1/4
2
60.3
2.375
3.
2
1 3/8
4
6
4 3/16
2个半
73.0
2.875
3 3/4
2个半
1 3/4
5
7 1/2
5 3/16
3.
88.9
3.500
4 1/2
3.
2
6
9
6 1/4
3 1/2
101.6
4.000
5 1/4
3 1/2
2 1/4
7
10 1/2
7 1/4
4
114.3
4.500
6
4
2个半
8
12
8 1/4
5
141.3
5.563
7 1/2
5
3 1/8
10
15
10 5/16
6
168.3
6.625
9
6
3 3/4
12
18
12个5/16
8
219.1
8.625
12
8
5
12
24
16日5/16
10
273.1
10.750
15
10
6 1/4
15
30.
20个3/8
12
323.9
12.750
18
12
7 1/2
18
36
24 3/8
焊接配件的公差
公称管道尺寸NPS 有角公差 有角公差
大小 从角度问 从平面P
½4 0.03 0.06
5到8 0.06 0.12
10到12 0.09 0.19
14到16 0.09 0.25
18到24 0.12 0.38
26到30 0.19 0.38
32到42 0.19 0.50
44到48 0.18 0.75

所有尺寸都以英寸表示。公差是相等的正负,除非注明。

  1. 非整数是正负公差的绝对值之和。
  2. 这种公差可能不适用于要求增加壁厚以满足ASME B16.9设计要求的成型配件的局部区域。
  3. 内径和两端的标称壁厚由买方指定。
  4. 除非买方另有规定,这些公差适用于公称内径,等于公称外径和两倍公称壁厚之间的差。
