短端

短端

短端是对接焊接配件,可(与搭接法兰结合使用)替代焊接颈法兰,以进行法兰连接。

  • 他们也被称为搭接接头和凡士通扩口搭接。
  • 搭接法兰-提供多种尺寸,可与短端配件配对,便于拆卸
  • 不锈钢短端如不锈钢ASTM A403、304L、316L、317
  • 碳钢短端经过测试和验证的耐久性,准确性和精度
  • 管箍由板材制成,尺寸和公差符合EN 1092-1(Din 2642)或搭接法兰符合Asme B16.5。
短端
公称管道尺寸 1/2至2.1/2 3至3.1/2 4 5至8 10至18 20至24
焊接端外径(OD) 0.8 0.8 0.8 + 1.6
- 0.8
+ 2.29
- 0.76
+ 3.05
- 0.76
总长度(F) 1.6 1.6 1.6 1.6 2 2
搭接外径(G) + 0
- 0.76
+ 0
- 0.76
+ 0
- 0.76
+ 0
- 0.76
+ 0
- 1.6
+ 0
- 1.6
搭接厚度(T) + 1.52
- 0
+ 1.52
- 0
+ 1.52
- 0
+ 1.52
- 0
+ 1.52
- 0
+ 1.52
- 0
搭接圆角半径(R) + 0
- 0.76
+ 0
- 0.76
+ 0
- 1.6
+ 0
- 1.6
+ 0
- 1.6
+ 0
- 1.6
壁厚(t) 不小于公称壁厚的87.5%

除非另有说明,尺寸公差单位为毫米。

短端尺寸

图表以英寸为单位显示MSS和ANSI短端尺寸。

公称管道尺寸 外径
在斜面处
长度 圆角半径 搭接直径
A B类
核动力源 D级
1/2
3/4
1
21.3
26.7
33.4
51
51
51
3
3
3
0.8
0.8
0.8
35
43
51
11/4
11/2
2
42.2
48.3
60.3
51
51
64
5
6
8
0.8
0.8
0.8
64
73
92
21/2

31/2
73
88.9
101.6
64
64
76
8
10
10
0.8
0.8
0.8
106
127
140
4
5
6
114.3
141.3
168.3
76
76
89
11
11
13
0.8
1.6
1.6
157
185
218

8
10
12

219.1
273
323.8
102
127
152
13
13
13
1.6
1.6
1.6
270
324
381
14
16
18
355.6
406.4
457
152
152
152
13
13
13
1.6
1.6
1.6
413
470
533
20
22
24
508
559
610
152
152
152
13
13
13
1.6
--
1.6
584
641
692

我们提供不同规格的短端,这些短端应用于管道系统,允许快速断开所涉及的特定部分。

短端是用来代替焊接法兰的配件,需要旋转支承法兰。

MSS A型短端是行业标准,用于标准平面搭接法兰。短端的搭接厚度通常满足其所伴随的明细表管的厚度,并且底座的外部具有弯曲的机器半径,以便搭接法兰与短端齐平配合。在许多情况下,提前期是关键的,比遵守现有的ANSI/ASME法兰规范更重要,因此,我们的客户通常会选择购买滑套法兰,并对其表面进行加工,以满足相应短端件的半径要求。

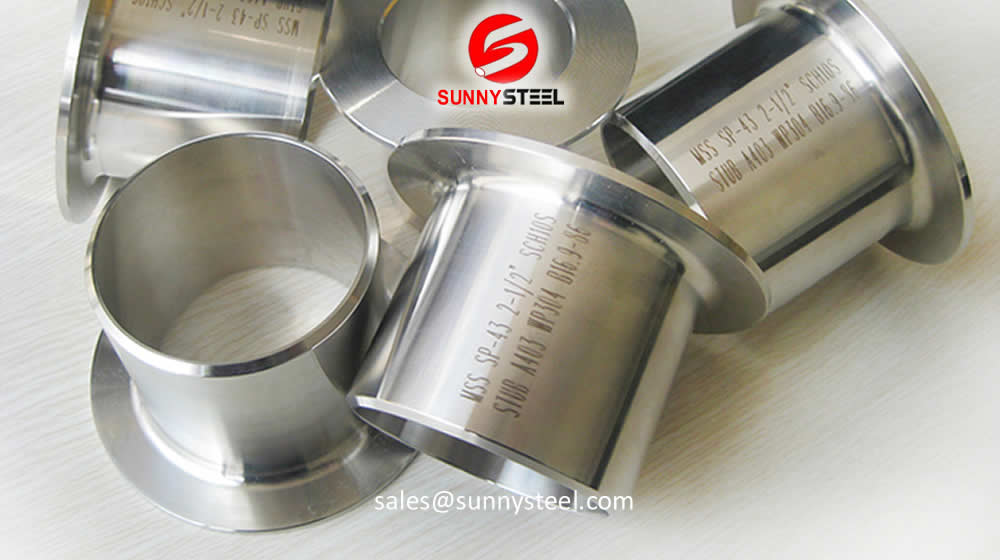

不锈钢短端

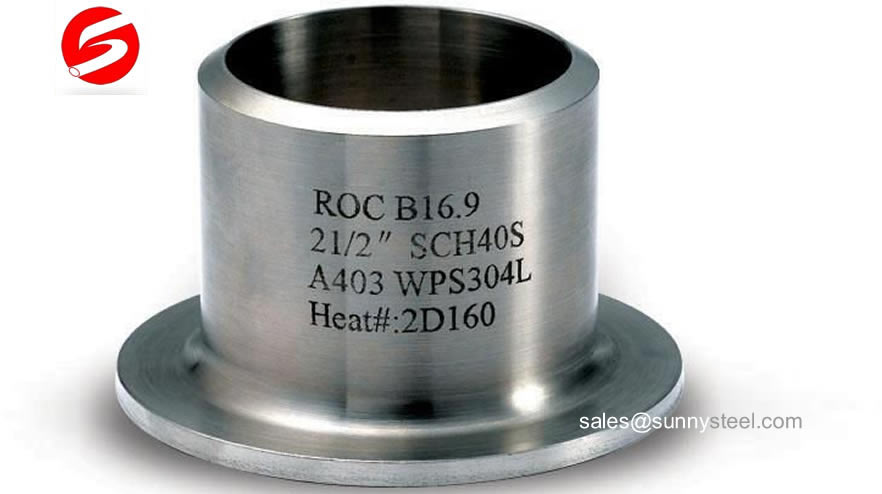

ROC R16.9 2 1/2“SCH 40S
A403 WPS304L
短端尺寸公差MSS SP-43

MSS标准是常规长度短端,是法兰行业最常用的标准。

搭接法兰

搭接法兰(LJ法兰)用于安装有搭接管或搭接短端的管道。这两个项目的综合初始成本大约比可比对焊颈法兰高出三分之一。

搭接法兰
标准、尺寸和重量

标准:ANSI、MSS、API、AWWA、DIN、JIS、BS和GB。

短截线几何

短端,基本上是一段短管道,一端向外扩口,另一端准备焊接到具有相同公称管径(NPS)、材料和相似壁厚的管道上。搭接法兰,是一种环形支承法兰,其几何形状与滑套法兰非常相似。

短端是由两个部件组成的机械接头。

这种法兰连接也被称为“凡士通”或“凡士通火炬搭接”,但这是一个历史性的术语,很少在技术上或商业上使用。

N、 D。 外径 高度(F) 翻直径G 倒角半径R
核动力源 DN公司 外径 Mss公司 ANSI标准 标称和最大 标称和最小值 最大值 B最大值
1/2 15 21.3 50.8 76.2 35 34 0.8
3/4 20 26.7 50.8 76.2 43 42 0.8
1 25 33.4 50.8 101.6 51 50 0.8
11/4 32 42.4 50.8 101.6 64 63 4.8 0.8
11/2 40 48.3 50.8 101.6 73 72 6.4 0.8
2 50 60.3 63.5 152.4 92 91 7.9 0.8
21/2 65 73 63.5 152.4 105 104 7.9 0.8
80 88.9 63.5 152.4 127 126 9.6 0.8
31/2 90 101.6 76.2 152.4 140 139 9.6 0.8
4 100 114.3 76.2 152.4 157 156 11.2 0.8
5 125 141.3 76.2 203.2 186 185 11.2 1.6
6 150 168.3 88.9 203.2 216 215 12.7 1.6
8 200 219.1 101.6 203.2 270 269 12.7 1.6
10 250 273.1 127 254 324 322 12.7 1.6
12 300 323.9 152.4 254 381 379 12.7 1.6
14 350 355.6 152.4 304.8 413 411 12.7 1.6
16 400 406.4 152.4 304.8 470 468 12.7 1.6
18 450 457.2 152.4 304.8 533 531 12.7 1.6
20 500 508 152.4 304.8 584 582 12.7 1.6
22 550 559 152.4 304.8 641 639 12.7 1.6
24 600 610 152.4 304.8 692 690 12.7 1.6
短端典型应用

与使用标准法兰相比,短端和支撑法兰的组合是连接管道的另一种方式。

90°横向Y形三通R500 DN150出口至Pilipinas,带搭接法兰

此解决方案用于以下典型场景:

短端类型

短端有三种不同的类型和两种标准长度。

类型“A”:这种类型的生产和加工,以适应搭接接头法兰短端和搭接法兰的配合面具有匹配的轮廓和表面。A类短端的搭接厚度>=连接管道的最小壁厚。短端和搭接法兰的外侧具有匹配的轮廓和表面。A类短端的搭接厚度>=连接管道的最小壁厚。A型的外角有一个半径来容纳搭接法兰,而内角是正方形的。

“B”型:这种短端适用于作为搭接法兰的标准滑套法兰。B型短端的搭接厚度>=连接管的最小重量。此类短端的搭接面通常有锯齿面。为确保接头紧密,法兰ID侧需要倒角。

“C”型:最后一种类型可与搭接和滑动支撑法兰一起使用,并由管道制成。C型短端的搭接是扩口的,搭接厚度是连接管重量的75%。C型有一个短的圆角外半径,可以容纳任何备用法兰。

“CS”型:这种类型与“C”型相似,不同之处在于在制造过程中,搭接面有同心锯齿。

短型(MSS)和长型短端(ASA)
短/长型短端(ASA/MSS)

短型(MSS)和长型短端(ASA)

短端有两种不同的模式:

  • 短模式,称为MSS-A存根结束
  • 长模式,称为ASA-A存根端(或ANSI长度存根端)

短端尺寸和重量

尺寸和制造公差见ASME B16.9-对焊管件和MSS-SP-43(JIS B2312、JIS B2313也可适用)。

短端有三种标准长度,MSS SP43或ANSI B16.9短型和长型。短型短端主要用于300级至600级及以上的法兰。除了这些标准类型之外,最终用户和承包商还可以要求使用非标准长度的短端,以满足特定项目的要求。这当然要付出额外的代价。

ASME B16.25端部焊接坡口
ASME B16.25端部焊接坡口
端部/端面搭接加工

ASME B16.25右端焊接坡口

可订购以下类型的端部:

  • 坡口端(一般为ASME B16.25)
  • 方头
  • 法兰端
  • 维克托槽
  • 螺纹端(仅公螺纹)

短端材料

短端可采用多种ASTM和其他国际认可的材料,以符合管道规范,如低合金、不锈钢、奥氏体铁素体、高合金钢(镍合金,如Inconel、Incoloy 800、Monel、Hastelloy C276)、有色金属材料(铜、,白铜(90/10和70/30)和钛/锆/钽。

材料 等级 UNS当量
A234 WPB碳钢 B类 K03006型
A403不锈钢 304/304升 S30403型
304小时 S30409型
316/316L钢 S31603型
316小时 S31609型
317升 S31703型
904升 编号08904
309S/小时 S30908型
310年代 S31008型
321 S32100型
6XN型 编号08367
20立方厘米 编号08020
347 S34709型
254毫米 S31254型
A815双工/超级双工 2205 S31803/S32205型
泽隆100 三亿七千六百
2507 S32750型
410 41000元
A366镍合金 HC22型 编号06022
血红蛋白-3 10675奈拉
编号06985
HX公司 编号06002
HC2000型 编号06200
HC276型 邮编:10276
NCI公司 编号06600
数控 编号04400
邮编:02200
荷兰 编号:02201
NCMC公司 编号06625
镍矿公司 编号08825
镍10 编号08810
镍11 编号08811

搭接法兰最常见于碳钢和低温碳钢中,因为其成本低于将被服务浸湿的短端,且必须采用合适等级的钢。如果螺栓孔的方向和对齐是唯一的问题,那么对于标准化,短端和搭接法兰可以是相同的材料。

最常见的短截头材料等级是ASTM A403/ASME SA403(不锈钢短截头)。关于欧盟材料,最常见的等级是DIN 1.4301、DIN 1.4306、DIN 1.4401、DIN 1.4404。

短端组件

短端和搭接法兰可以按照以下步骤进行组装:

它也可以配合到一个制造板法兰兼容,螺栓尺寸。

为什么使用短端?
搭接短端

与对焊法兰相比,螺柱端部和搭接法兰可作为制造法兰连接的替代方法一起使用。

在这种情况下,要组合的两个设备是:

  • 短端,基本上是一根管子,一端向外扩口,另一端准备焊接到具有相同孔径(NPS=公称管径)、材料和壁厚的管子上。最广泛使用的短端制造工具是扩口机,它能够扩口管端,然后将其切割成一定长度。
  • 搭接法兰,用于将两段管道用螺栓连接在一起。
商业利益

商业优势在于,短端将被润湿,并且必须由满足管道工艺设计和使用条件的材料制成。但是,搭接法兰是不润湿的,只要符合要求,就可以用较低等级的材料制成
管道系统的机械强度要求。

这意味着:

双短节和双搭接接头,你可以有双短节和碳钢搭接法兰。

或者你可以有不锈钢短端和碳钢搭接法兰。还有其他双金属组合,导致法兰组件,是商业上更便宜。

近年来,双相钢/不锈钢和碳钢之间的价差有所缩小,这种做法在大型项目中已不太常见,但成本差异始终存在(NPS和管道/管道系统的长度越高,节省的成本就越高)。另一方面,单个部件(即焊颈法兰)的仓储成本比搭接接头和短端的仓储成本需要更少的货架空间。最终用户和承包商应确定使用短端的实际便利性,考虑到所有这些因素,通常商业优势仍然有效,并可能适合某些情况,特别是在“棕色地带”改造中。

安装好处

搭接接头的“松散”法兰概念在管道系统现场安装期间非常有用。如果两个线轴要在现场配对,在引入短螺栓和配套螺母之前,在对齐螺栓孔时,有一个可以旋转的法兰是非常有利的。如果有一个线轴
如果工艺要求正隔离,则必须经常移除。

短端限制

搭接接头由两个独立部件组成,这些部件未与焊缝集成,尺寸/压力等级/材料相似,但缺乏机械强度和承受疲劳的能力,如整体式焊颈法兰或焊接在一起的滑套式或承插焊接法兰。在循环使用中,使用EN 1092-1 35 PN 16-25-40型轴环代替短端(尤其用于关闭泵和压缩机)。如果仔细考虑工艺设计条件、服务和最终应用,那么与使用标准法兰相比,搭接法兰机械连接是安装管道系统的有效且廉价的方法。

与对焊法兰相比,螺柱端部和搭接法兰可作为制造法兰连接的替代方法一起使用。

在这种情况下,要组合的两个设备是:

如何订购存根

订购短端时应提供以下信息:

短端加工

短端可订购不同的端加工:

  • 斜端
  • 方头
  • 法兰端
  • 开槽端
  • 螺纹端(仅公螺纹)

普通对焊管件

使用焊接管件的一个常见示例是通过同心异径管缩小的管道,焊接到焊颈法兰上并连接到设备上。下图显示了对焊管件的完整集合
