法兰的主要部件

法兰基本上是结构的延伸,通常在法兰上钻孔。这些孔被放置在法兰上以适应紧固螺栓。

法兰的密封或连接结构的各个部分。

请查看法兰的主要部件如下:

法兰的尺寸

每个ASME B16.5法兰都有许多标准尺寸。如果日本的绘图员或加拿大的工作准备人员或澳大利亚的管道钳工谈论焊接脖子法兰6”-150#-S40 ASME B16.5,然后它在这里的图像在左边显示法兰。
如果订购法兰,供应商想知道材料的质量。例如,ASTM A105是锻造碳钢法兰,而A182是锻造不锈钢法兰。

因此,在一个正确的顺序,供应商必须指定两个标准:


焊接颈法兰6”-150#-S40-ASME B16.5 / ASTM A105

法兰的应用

法兰的用途取决于其设计。它可以提高结构的强度,如在一个铁梁的情况下。这些通常用于建造房屋和建筑物。法兰也可以用来作为一个指南,以保持一个特定的对象在地方。这在火车车轮上最常见,因为火车的车轮两边都有凸缘,以防止车轮改变方向。法兰最常见的用途是帮助连接物体,如管道。通过使用这些物品,管道可以很容易地组装或拆卸。

管法兰原料规格

法兰的常用材料有不锈钢、碳钢、铝和塑料。

原材料

1.原材料

  • 原材料检查
  • 量检查
  • 外观和尺寸检查

2.材料检验

  • 化学分析检验
  • 保存分析证书
钢铁材料切割

3.材料切割

  • 体重测量
  • 切割面检查
  • 标记

材料的选择很大程度上取决于法兰的用途。例如,不锈钢更耐用,是大量使用的必要材料。另一方面,塑料由于价格合理,安装方便,在家中使用更可行。法兰所用的材料是由美国机械工程师协会指定的。

这张照片显示了一个凸起的脸上有锯齿。

法兰面类型

法兰的表面通常被设计成一个舌和槽,这是一种连接两个平板的方式,使一个单一的表面。另一个例子是法兰环连接的设计。这种法兰覆盖整个法兰面,包括螺栓的内部和外部部分。法兰的另一个常见的面是凸起面,其中法兰面的一部分被抬高到它的周围,以密封平垫片。

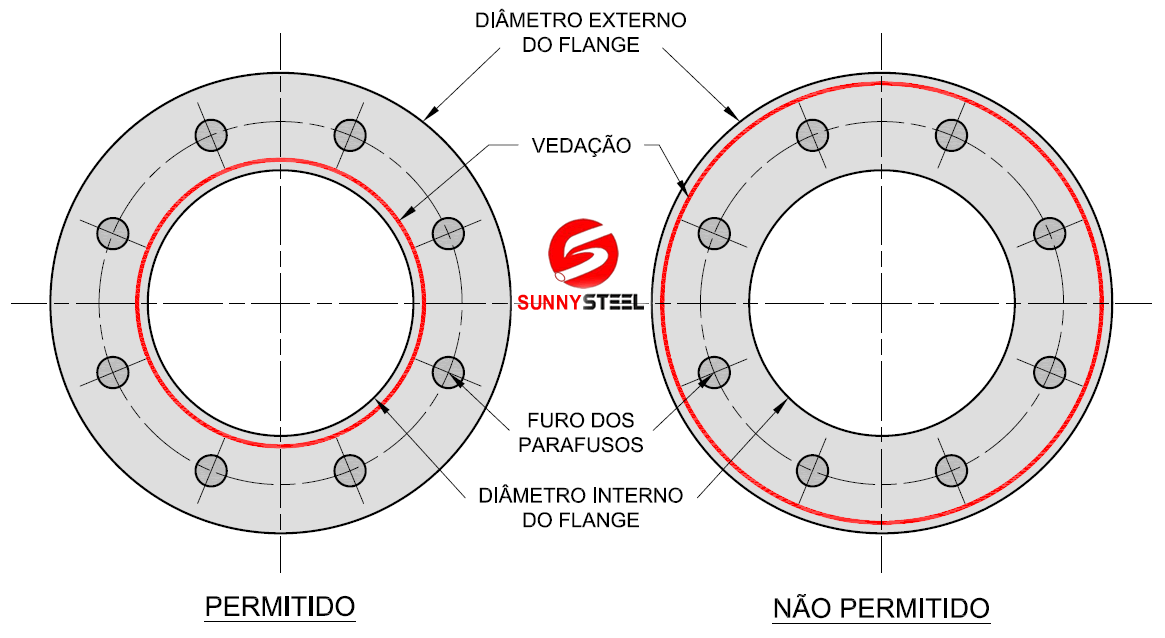

法兰设计
法兰设计

法兰最常见的设计之一是焊接颈,这意味着用于焊接管道或管材。另一个例子是盲法兰。这种类型的设计是在中心没有开口,用于关闭或密封连接。螺纹法兰有一个与环槽相对的内螺纹或外螺纹。其目的是与标准螺纹管相匹配。

一般法兰标准

所有法兰都按照行业接受标准制造。

法兰通常遵循其应用国家的标准,如美国国家标准协会(ANSI)和美国石油学会(API)的标准。这些标准使法兰的尺寸一致,因此它们可以互换。然而,遵循ANSI或API的法兰可能不符合国外遵循的标准。

这些标准涵盖的其他法兰面包括大、小榫槽面,以及专门用于环连接型金属垫圈的环连接面。

法兰类型有三种:疏松型、整体型和可选型

还记得本文开头所描述的法兰的类型吗?(焊接颈,滑脱,螺纹,承插焊,搭接和盲板),这些都是标准类型,现在你会看到在法兰类型中可用的法兰类型非常相似,所以所有的“优点”和“缺点”都可以应用在这里。

法兰的类型分为三组:松散型、整体式和可选型。下面我将根据代码描述这些类型。

松散类型法兰:

这种类型包括那些法兰与喷嘴颈、容器或管壁没有直接连接的设计,以及不考虑与整体连接的机械强度等效的连接方法的设计。

整体式法兰:

这种封面设计的法兰与喷嘴一体化铸造或锻造,脖子,船或管壁,对接焊接,或附加其他形式的弧或气体焊接法兰的这样一个自然和喷嘴的脖子,船舶、管壁被认为是相当于一个整体结构。在焊接结构中,喷嘴颈、容器或管壁被认为是一个枢纽。

可选的法兰类型:

这种封面设计的附件喷嘴颈法兰,船舶、管壁,大会被认为是作为一个单元,计算作为一个整体法兰,除了为简单起见设计师可能计算建设为松散类型提供的法兰没有超过以下值:g0 = 5/8”(16毫米),B / g0 = 300, P = 300 psi (2 MPa)和操作温度= 700°F(370°C)。
