管道法兰面常见类型

法兰为连接管道提供必要的连接。凸缘是法兰的配合面。

使用不同类型的法兰面作为接触面,以阀座密封垫片材料。ASME B16.5和B16.47定义了各种类型的法兰面,包括凸面、具有相同尺寸以提供相对较大接触面积的大凸面和大凸面。

法兰表面必须足够光滑,以确保螺栓法兰的密封紧密、无泄漏。法兰面

最常用的类型是:

这些标准所涵盖的其他法兰面包括大型和小型舌槽面,以及专门用于环形接头类型金属垫圈的环形接头面。

凸脸(RF)

凸面法兰是最常用的法兰类型,易于识别。

抬高面部高度

它被称为凸起面,因为垫圈在螺栓圆面上凸起1/16“到1/4”。这种表面类型允许使用广泛的垫圈设计组合,包括平环片类型和金属复合材料,如螺旋缠绕和双护套类型。

射频法兰的目的是将更多的压力集中在较小的垫圈面积上,从而增加接头的压力遏制能力。

平面(FF)

平面(全面)法兰的垫圈面与螺栓圆面在同一平面上。

使用平面法兰的应用通常是配套法兰或法兰连接件由铸件制成的应用。

平面法兰绝对不能用螺栓连接到凸起的法兰上。当连接平面铸铁法兰和碳钢法兰时,必须拆除碳钢法兰上的凸起面,并且需要一个全面垫圈。平面法兰用于泵面或玻璃纤维法兰,在这些法兰上,压缩垫圈的扭矩会损坏法兰本体,有时在机械设备上发现铸铁法兰,由于铸铁的脆性,可能会引起并发症。锻钢平面法兰通常是150#和300#等级。

平面法兰具有与螺栓圆面在同一平面上的垫圈表面。使用平面法兰的应用通常是配套法兰或法兰连接件由铸件制成的应用。

环形接头(RTJ)

环形连接法兰通常用于800°F(427°C)以上的高压(600级及更高额定值)和高温环境。

RTJ法兰的表面有凹槽。RTJ法兰可以有一个凸起的面,并在上面加工一个环形槽。这个凸起的表面不作为密封手段的任何一部分。对于使用环形垫圈密封的RTJ法兰,连接和紧固法兰的凸起面可能相互接触。在这种情况下,被压缩的垫片将不会承受超出螺栓张力的额外载荷,振动和运动不能进一步压碎垫片并降低连接张力。

环形接头(RTJ)被认为是管道设计中最有效的法兰。RTJ不是在连接法兰之间使用垫圈,而是在表面周围共享的环上有一个深槽。

这种法兰上必须使用环形垫圈。环式连接垫圈是金属密封圈,适用于高压和高温应用。

最常用的戒指有:

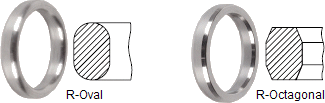

1.根据ASME B16.20, R-Oval型
原装金属环接头。用于圆底槽法兰,也可用于后来的平底槽法兰。适用于ASME B16.5 150级至2500级法兰。

2.根据ASME B16.20, r -八角形
改进了原有的椭圆形设计。然而,这些只能用于平底槽法兰。适用于ASME B16.5 150级至2500级法兰。

八角形截面比椭圆形截面具有更高的密封效率,是首选的垫圈。但老式圆底槽只能采用椭圆形截面。较新的平底槽设计将接受椭圆形或八角形截面。

环接头槽上的密封面必须光滑加工到63微英寸,并且没有令人反感的脊、工具或颤振痕迹。当施加压缩力时,它们通过初始线接触或楔入作用来密封。环的硬度应始终小于法兰的硬度。

R型环型接头的密封压力最高可达6,250 psi,符合ASME B16.5压力等级,最高可达5,000 psi。

企口(T&G)

这种类型的法兰必须匹配。一个法兰面有一个凸起的环(舌)加工到法兰面上,而配套法兰有一个匹配的凹陷(槽)加工到它的表面。


这些表面通常可以在泵盖和阀帽上找到

舌槽面在大小类型上都是标准化的。它们与公型和母型的不同之处在于,舌槽的内径不延伸到法兰底座,从而在其内径和外径上保留垫圈。

舌槽接头还有一个优点,它们是自对准的,可以作为粘合剂的储存库。丝状接头使加载轴与接头保持一致,不需要大的加工操作。

男性和女性(M&F)

这种类型的法兰也必须匹配。一个法兰面有一个超出正常法兰面范围的区域(男性)。

另一个法兰或配套法兰有一个匹配的凹陷(母)加工到它的表面。通常在热交换器外壳上可以找到定制的外螺纹和内螺纹面,以引导和覆盖法兰。女性的脸和男性的脸是光滑的完成。内端面的外径起定位和保留垫圈的作用。

优点:

更好的密封性能,更精确的定位和精确的压缩密封材料,利用其他,更合适的密封和专用密封材料。

缺点:

对于阀门、法兰和密封材料来说,普通凸起面更为常见,并且易于使用。另一个复杂之处在于一些严格的规则必须应用于管道设计。

密封件和温度计套管上的RTJ、FF和RF法兰之间有什么区别?

凸起的面,RF,是我们第三方密封和温度计套管上的标准工艺连接。两者都有RTJ和FF型法兰连接的选择。凸面(RF)是工艺设备应用中最常用的类型。

法兰的垫片表面凸起于螺栓圆面上。环型接头(RTJ)也可以有一个凸起的垫圈面,不同的是在这个面加工环槽。

此槽将容纳法兰配合的钢环垫圈。平面(FF)法兰具有与螺栓圆面在同一平面上的垫圈表面。

这三种法兰类型之间都不能互换,即RTJ法兰不能与RF法兰匹配。
