拟合

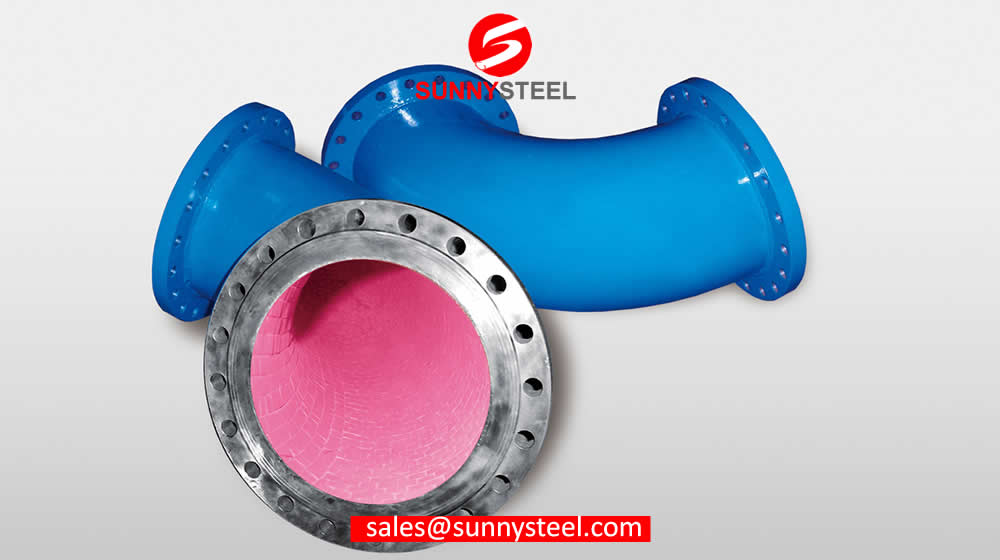

管件是一种可焊管件,允许改变流动方向、分支、减小管道尺寸或附加辅助设备。管件是安装或修理输送液体、气体和偶尔固体材料的管道或管道系统的职业。

APP亚博娱乐

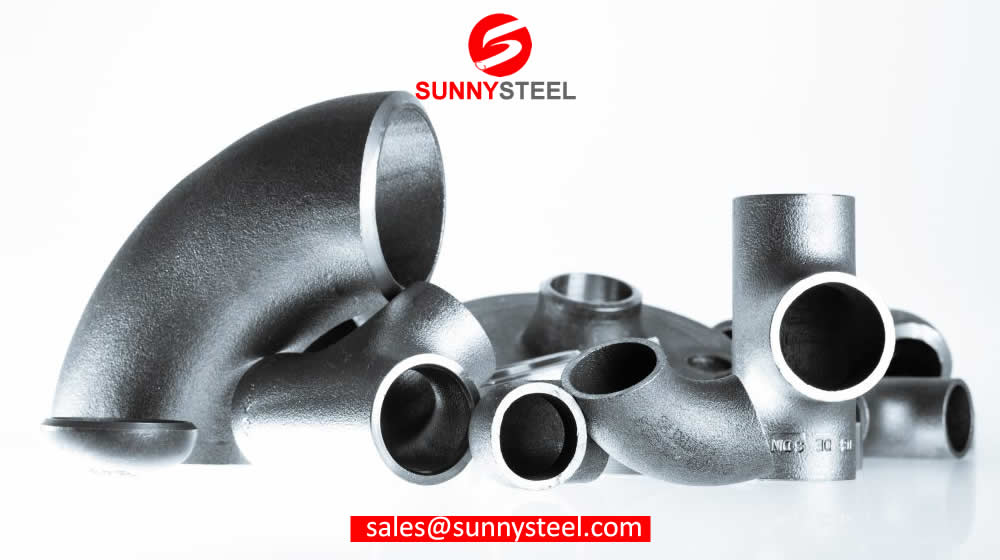

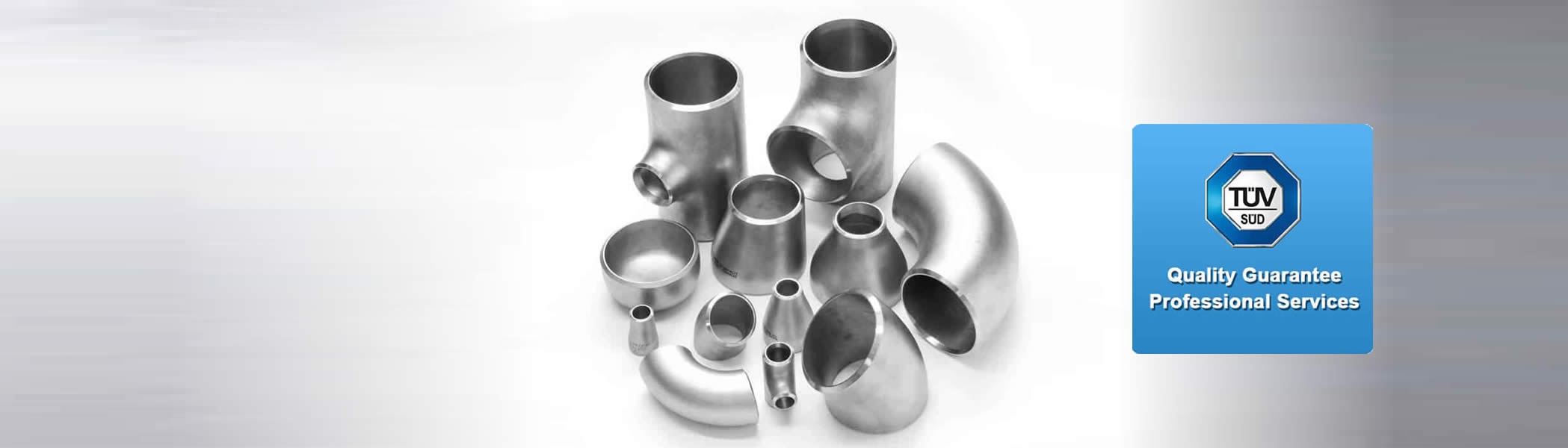

对接焊接管接头允许改变流动方向,减少管道尺寸和附着辅助设备。

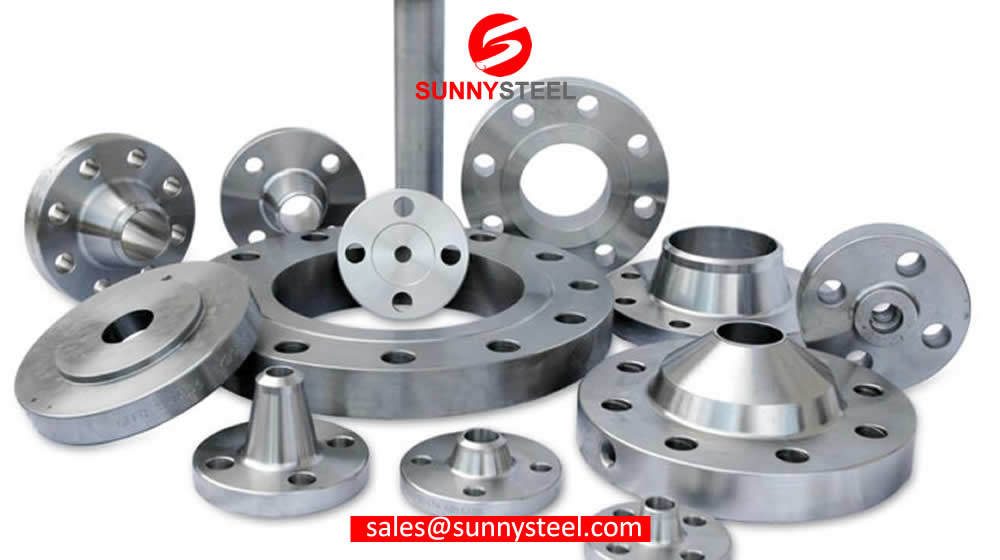

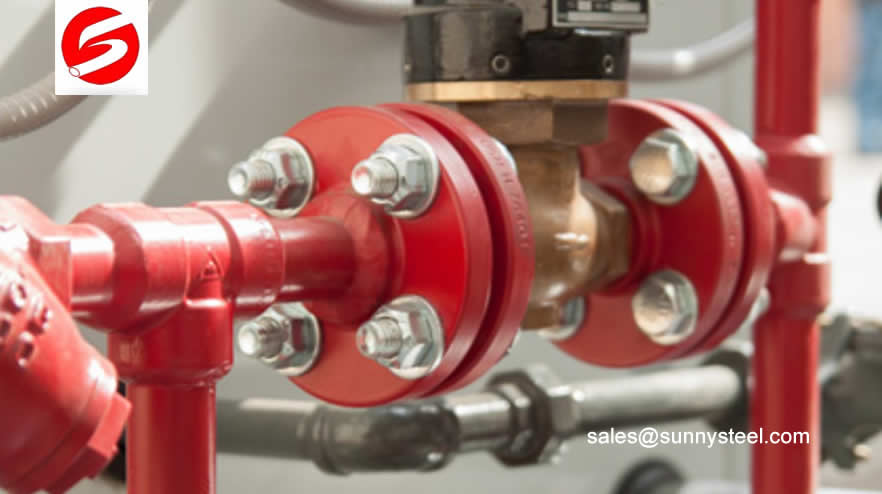

管道法兰

管道法兰基本上是连接管道、阀门和其他管道设备,形成管道系统的板或环。

配件的一般标准

管件是指安装或修理各种管道的工作。

下载标准

即使是焊接和光滑的焊接线,也可以在拉伸和冷轧后替代无缝管。

ASME B16.9

本标准涵盖NPS 1 / 2至48 (dn15至1200)尺寸的锻造工厂制造的对接焊接接头的总体尺寸、公差、额定值、测试和标记。

根据制造商和买方的协议,配件可以按特殊尺寸、尺寸、形状和公差制作。

ASTM A234 / SA234M

ASTM A234 / SA234M标准规范的锻料钢和合金钢的管件,适用于中等高度高温。

这些配件用于压力管道和压力容器制造,适用于中等和高温和升高的温度。

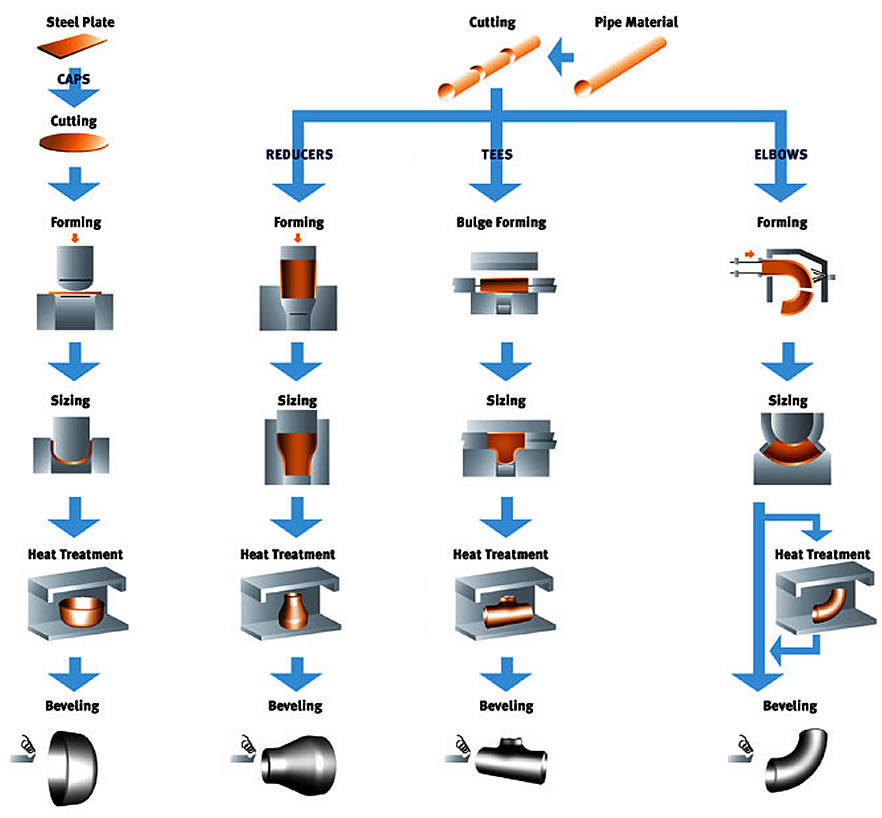

碳钢管件的生产工艺

对焊管件的制造工艺包括退火、矫直、酸洗和钝化、抛光等一系列步骤。

对接焊接配件是如何制作的?

通过包括弯曲和形成形状的热成形的处理来制造对接焊接管拟合。对接焊接配件的起始材料是通过染料切割成长度,加热和模制的管道。还进行热处理以除去残留应力并获得所需的机械性能。

采用最新技术生产,强度高,使用寿命长。该工艺需要较少的热处理,以确保更好的物理性能。

对接焊管件制造过程中所涉及的一系列步骤详细如下:

退火:

退火也称为热处理,在生产中起着积极作用。在该步骤中,在全自动和输送机中进行管以在一定温度下加热它们。一旦管道加热,它们就会立即在水中淬灭。

矫正:

在矫直机的帮助下,管子伸直,在该步骤中提供高度的直线。

酸洗:

酸洗的过程是指从不锈钢表面去除高温尺度和相邻的低铬层。

钝化:

钝化是处理不锈钢表面以消除金属污染物的过程。这一过程也有助于促进在新创建的表面上形成连续的钝化膜。

抛光:

最后一步,被命名为抛光,反映了Buttweld配件的精彩质量,高审美和卫生价值和高耐久性。抛光是获得满足客户需求各种各样的特征的重要一步。


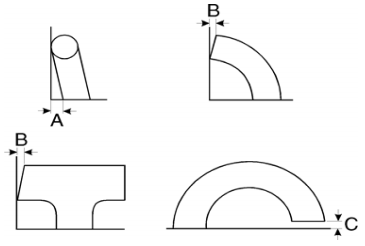

管件尺寸和尺寸

管道拟合尺寸为公制或标准英语。由于管道拟合覆盖管拟合尺寸的几个方面,这里只能给出最常见的管拟合尺寸。

如何测量管件?

管件是通过其直径、壁厚(称为“时间表”)和形状或结构来测量的。(配件也由其材料等级和是否焊接或无缝定义。)

直径是指管道或管件的外径。

北美标准称为标称管道尺寸(NPS)。国际标准称为直径标称(DN)。管道和配件实际上是世界各地的类似大小:它们刚刚标记为不同。

从1 / 2英寸到12英寸的“公称管道通径”,外径略大于指示通径;内径随着进度表的增大而变小。

从14英寸或更大的“公称管道通径”,外径完全符合指示通径;内径随着进度表的增大而变小。
与其他北美标准(英寸,英尺,码,英里,……)一样,许多管道标准(直径达12英寸和壁厚)是基于历史先例(美国内战期间一个工具制造商的模具),而不是“科学”的方法。

安排编号

ANSI(美国国家标准研究所)使用的时间表编号表示壁厚。计划编号包含从NPS 1/8“UP NPS 36开始的所有管道尺寸。请注意,此配置仅适用于与特定ANSI计划号匹配的配件。

标称管道尺寸(NPS)是一种用于高压或低压和温度的管道的北美标准尺寸。

  • 日程表,通常缩短为SCH,是一种北美标准,指的是管道或管道厚度的壁厚。更高的时间表意味着更厚的墙壁,可以抵抗更高的压力。
  • 管道标准定义这些壁厚:SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。(数字后面的S表示不锈钢。不带S的尺寸表示碳钢。)
  • 越高的时间表越重,需要的材料越多,因此制造和安装的成本也就越高。

对管道配件来说,“附表”是什么意思?

日程表,通常缩短为SCH,是一种北美标准,指的是管道或管道厚度的壁厚。

什么是附表40,SCH80?

更高的时间表意味着更厚的墙壁,可以抵抗更高的压力。

管道标准定义这些壁厚:SCH 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。
(数字后面的S表示不锈钢。不带S的尺寸表示碳钢。)

越高的时间表越重,需要的材料越多,因此制造和安装的成本也就越高。

为什么配件有时比它们所连接的管道更厚,更重?

配件有时比它们的连接管更厚,以满足性能要求或由于制造原因。
由于拟合几何形状,与管道相比,应力非常不同。使用额外的材料通常需要补偿这种额外的压力,特别是对于T恤和紧曲线弯头。
配件制造商可能并不总是储存所有金属等级或尺寸的板材或管道。在响应订单时,制造商总是使用正确的金属或合金,但有时使用更高的可用板或管尺寸,同时仍然遵守规定的内径。


拟合标准和认证

在管件方面,标准也起着至关重要的作用。管件的制造和安装受到各种标准和规范的严格规范。

谁决定对焊配件的标准和规格?

对接焊管配件的制造商必须满足许多组织的规格和要求,以确保其产品的质量、兼容性和性能。

主要的国家和国际标准组织专注于材料和最终用户行业,包括美国测试和材料协会(ASTM),美国机械工程师协会(ASME),国际标准化组织(ISO),挪威的NORSOK,…

一些国际组织还关注所有行业的质量标准,如国际标准化组织(ISO)。
大型工业终端用户也有他们自己的程序来认证各个制造工厂,以满足他们的标准,将其列入核准制造商清单(AML)。

所有这些认证和批准都适用于特定期限,必须定期更新。

管道拟合标准的类型:

一些广泛使用的管件标准如下:

ANSI:美国国家标准研究所

ANSI是私人非营利组织。其主要功能是管理和协调美国自愿标准化和符合性评估系统。它为美国国家标准提供了一个论坛。ANSI分配“计划号”。这些数字对不同压力用途进行分类壁厚。

ASME:美国机械工程师协会

这是世界上著名的开发规范和标准的组织之一。管件的时间表编号从ASME/ANSI B16开始。

ASME/ANSI B16针对不同管件的各种分类标准如下:

ASTM国际:美国测试和材料学会

这是世界上最大的自愿标准开发组织之一。它最初被称为美国测试和材料协会(ASTM)。这是一个著名的科学技术组织,在材料、产品、系统和服务的基础上开发和发布自愿的标准。这是一个受信任的标准名称。本组织所涵盖的标准包括各种类型的管道、管道和配件,特别是由金属制成的,用于高温应用、普通用途和防火等特殊应用。ASTM标准共分为16部分,共67卷。

一个:在这里,“a”代表军队和“n”代表海军

AN标准最初是为美国军方设计的。当一个管件是AN管件时,这意味着管件是根据管件的外径测量的,即以1/16英寸为增量。例如,an4接头是指外径约为4/16”或¼”的接头。需要注意的是,近似是很重要的,因为外径并不是与等效NPT螺纹直接匹配的。

BSP:英国标准管道

BSP是Pipe Fittings的U.K。这是指用于互连和密封管的标准螺纹类型的一系列标准螺纹通过与内部(母线)螺纹配合来结束。这已在国际上采纳。它也被称为英国标准管锥形线(BSPT)或英国标准管道(直线)螺纹(BSPP)。虽然BSPT通过单独的螺纹实现压力紧密接头,但BSPP需要密封环。

喧嚣:德国研究所für Normung
这是指德国标准化协会的DIN, Deutsches Institut für Normung的工业管、管和配件标准和规格。DIN是德国国家标准化组织,也是该国ISO成员机构。

DIN标准名称
DIN标准的指定显示其原点,其中#符号为数字:

短划线( - )尺寸

延线尺寸是用于指代软管的内径的标准。这表示尺寸由两位数字表示,表示十六分之一的相对ID。这也与配件互换使用。例如,仪划线“8”配件意味着一个8配件。
下面给出了标准软管指南:

软管大小 标称ID英寸Dash尺寸 标准破折号大小
1/4 3/16 -04年
3/8 5月16日 -06年
1/2 13/32 -08年
3/4 5/8 -12年
1 7/8 -16年
1½. - -
1 1/8 -20

ISO:国际标准化组织
ISO是国际标准化组织的工业管道,管材和配件标准和规格。ISO标准编号。它们具有如下格式:

" ISO[/IEC] [IS] nnnnn[:yyyy] Title

JIS:日本工业标准

这是日本的工业标准或用于日本工业活动的标准,用于管道,管材和配件,通过日本标准协会出版。

《不扩散核武器条约》:国家管道螺纹

国家管道是美国标准直线(NPS)螺纹或锥形(NPT)螺纹。这是美国管用件最受欢迎的美国标准。NPT配件基于管道配件的内径(ID)。

什么是地铁?

材料测试报告(MTRs)由制造商提供,以证明每个配件、法兰、管道或阀门的物理性能和金属等级或合金。这种MTR对于苛刻的应用(压力,温度,腐蚀,磨损,…)是必不可少的。

零件标准化学分析(%)
标准 年级 C 如果 P. S. V. NB. “透明国际” CR. AL. NB. N 其他人
马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯
W860 WPHY42 0.28 - 1.30 0.030 0.030 - - - - - - - - - -
WPHY46 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY52 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY56 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY60 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY65 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY70 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
A234 WPC. 0.28 - 1.20 0.030 0.030 - - - - - - - - - -
WPB. 0.28 - 1.20 0.030 0.030 - - - - - - - - - -
WP11 0.05 - -0.15 0.50-1.0 0.30 - -0.60 0.025 0.025 - - - 1.00 - -1.50 0.44 - -0.65 - - - - -
WP22 0.05 - -0.15 0.50 0.30 - -0.60 0.025 0.025 - - - 1.90 - -2.60 0.87 - -1.13 - - - - -
WP5. 0.15 0.50 0.30 - -0.60 0.025 0.025 - - - 4.00 - -6.00 0.45 - -0.65 - - - - -
WP9. 0.15 0.25 - -1.0 0.30 - -0.60 0.025 0.025 - - - 8.00-10.00 0.90 - -1.10 - - - - -
WP91 0.08 - -0.12 0.20 - -0.50 0.30 - -0.60 0.020 0.010 0.18 - -0.25 - - 8.00 - -9.50 0.85 - -1.05 0.40 0.04 - 0.03 - -0.07 CB.
0.06 - -0.10
WP92 0.07-0.13 0.5 0.30 - -0.60 0.020 0.010 0.15-0.25. - - 8.50 - -9.50 0.30 - -0.60 0.40 0.04 - 0.03 - -0.07 CB.
b .无
0.001 - -0.006
ASTM A420 / A420M
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
WPL6. 0.3 0.15-0.3. 0.04 0.035 0.6 - -1.35 0.3 0.4 0.12 答:0.02;V: 0.08 415 - 585 240. 22.
WPL9. 0.2 0.03 0.03 0.4-1.06 1.6 - -2.24 435 - 610 315 20.
WPL3. 0.2 0.13 - -0.37 0.05 0.05 0.31 - -0.64 3.2-3.8 450-620. 240. 22.
WPL8. 0.13 0.13 - -0.37 0.03 0.03 0.9 8.4 - -9.6 690-865. 515 16.
ASTM A815 / A815M
钢。 标准号 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
UNS S31803. ASTM A815 / A815M 0.03 0.1 0.02 0.03 2 21-23 4.5 - -6.5 2.5-3.5. N: 0.08 - -0.2 620 - 795 450. 25. 290
ASTM A105 / A105M
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
A105 0.35 0.1 - -0.35 0.04 0.035 0.6-1.05 0.3 0.4 0.12 V:0.05; NB:0.02 485. 250. 22. 187 ψ%:30
ASTM A182 / A182M
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
季CL1 0.05 - -0.15 0.5 - 1 0.03 0.03 0.3 - -0.6 1 - 1.5 0.44-0.65 415 205 20. 121 - 174 ψ%:45
到这有点难度 0.1 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44-0.65 485. 275 20. 143 - 207 ψ%:30
季CL3 0.1 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44-0.65 515 310 20. 156 - 207 ψ%:30
F12 CL1 0.05 - -0.15 0.5 0.045 0.045 0.3 - -0.6 0.8-1.25 0.44-0.65 415 205 20. 121 - 174 ψ%:45
CL2 F12 0.1 - -0.2 0.1 - -0.6 0.04 0.04 0.3 - -0.8 0.8-1.25 0.44-0.65 485. 275 20. 143 - 207 ψ%:30
F304 0.08 1 0.03 0.045 2 18 - 20 8 - 11 N:0.1 515 205 30. ψ%:50
F304H 0.04-0.1. 1 0.03 0.045 2 18 - 20 8 - 11 515 205 30. ψ%:50
F304L 0.035 1 0.03 0.045 2 18 - 20 8日至13日 N:0.1 485. 170 30. ψ%:50
F316L 0.035 1 0.03 0.045 2 16-18 10-15 2-3 N:0.1 485. 170 30. ψ%:50
F317 0.08 1 0.03 0.045 2 18 - 20 11-15 3 - 4 515 205 30. ψ%:50
F321 0.08 1 0.03 0.045 2 17-19 9-12 Ti: 5 c % -0.7 515 205 30. ψ%:50
F347 0.08 1 0.03 0.045 2 17日 9-13 Ti: 10 c % -1.1 515 205 30. ψ%:50
ASTM A53 / A53M
钢。 标准号 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
B. ASTM A53 / A53M 0.3 0.045 0.05 1.2 0.4 0.4 0.15 V: 0.08 415 240. 见斯迪达德
ASTM A106
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
B. 0.3 0.1分钟 0.035 0.035 0.29 - -1.06 0.4 0.4 0.15 V: 0.08 415 240. 22.
C 0.35 0.1分钟 0.035 0.035 0.29 - -1.06 0.4 0.4 0.15 V: 0.08 485. 270 20.
ASTM A312 / A312M
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
TP304 0.08 0.75 0.03 0.04 2 18 - 20 8 - 11 515 205 35.
TP304H. 0.04-0.1. 0.75 0.03 0.04 2 18 - 20 8 - 11 515 205 35.
TP304L. 0.035 0.75 0.03 0.04 2 18 - 20 8日至13日 485. 170 35.
TP316L. 0.035 0.75 0.03 0.04 2 16-18 10-15 2-3 485. 170 35.
TP321 0.08 0.75 0.03 0.04 2 17日 9-13 Ti: 5 c % -0.7 515 205 35.
ASTM A515 / A515M
钢。 类型 化学成分
C 如果 S. P. CR. 其他 ó ós. δ5 乙肝
60 0.24 0.13 - -0.45 0.035 0.035 0.98 415 - 550 220. 25.
65 0.28 0.13 - -0.45 0.035 0.035 0.98 450 - 585 240. 23.
70 0.31 0.13 - -0.45 0.035 0.035 1.3 485-620. 260 21.

零件标准的拉伸性能
标准 年级 屈服强度(Mpa) 抗拉强度(Mpa) 硬度
马克斯 马克斯 马克斯
W860 WPHY42 290 - 415 - -
WPHY46 320 - 435 - -
WPHY52 360. - 460. - -
WPHY56 390 - 490. - -
WPHY60 415 - 520 - -
WPHY65 450. - 535 - -
WPHY70 485. - 570. - -
A234 WPC. 210. - 335. - -
WPB. 245. - 415 - -
205 - 380 - -
第22位 205 - 380 - -
P5 205 - 415 - -
P9. 205 - 415 - -
P91 415 - 585. - -
先驱 440 - 620 - -

选择最佳碳钢配件的要点

如果你有一个新的工业项目,包括管道安装,你会想要选择最好的材料铺设管道,弯头,法兰等。在这方面,最好记住以下几点:

  • 评估这项工程的规模
  • 理解实现的规模
  • 列举出这些管道要输送的液体或气体
  • 结构的期望年龄或长寿

这些指针将有助于您决定哪种金属选择铺设管道。通常,考虑到其特征,钢是一种流行的选择。另外,为了增强钢的特性,使用碳或铬。因此,碳钢配件成为工业项目的理想选择。使用这些碳钢管配件的主要优点是:

  • 产品的健壮性。
  • 碳越多,耐久性越好。
  • 在不丢失形状的前提下提高强度。
  • 碳与钢的比例可以变形。
  • 防锈。

还有碳钢管件,现在市场上有各种各样的法兰。然而,根据项目要求,为正确的项目选择正确的法兰变得至关重要。如果工程需要高温或零度以下的温度,焊接颈法兰是很好的选择。

这个法兰提供额外的加固作用。法兰与管道内径完全吻合,这有助于避免所需物质通过管道流动时出现的所有故障。

因此,具有良好的管道知识以及适合特定项目要求的法兰,可帮助您选择更好的材料。这种选择对于实现项目和耐用性,效力和寿命的完美实施至关重要。加盟,在项目实施过程中使用正确的管道和法兰,有助于项目通过质量,效率以及安全参数。

对接焊接配件是如何制作的?

有许多制造对焊配件的过程,下面列出了几个例子。

TEES:
挤出方法(热成型)

热挤出工艺包括将一块金属封闭到锻造温度,在称为“容器”的腔室中,在一个端部处具有模具,其具有所需的成品部分的形状,并向金属施加压力通过容器的另一端。

肘部:
芯棒法(热成型)

从管道制造肘部最常见的制造方法之一。加热原料后,将其推过称为“心轴”的模具,允许管道同时膨胀和弯曲。

帽子:
拉深方法

帽中最常见的制造方法之一,其中板在圆形中切出并由深拉形成。

连接端口

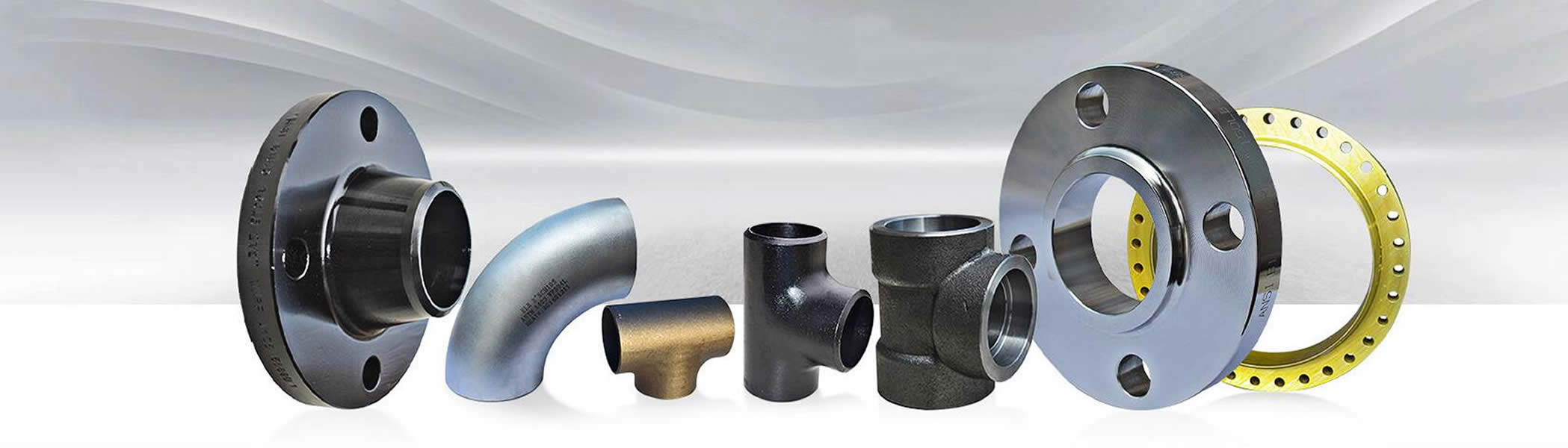

配件有四种不同类型的连接:

  • APP亚博娱乐 -可能是最常见的适合类型。它们易于制造和安装。对焊连接件可直接连接。这就是所谓的补妆。
  • 法兰配件-法兰管件是管道组件,其中法兰是管件的一个整体组件。这是最常用于水处理应用或内衬管道,焊接将破坏衬管。
  • 承插焊接配件-这些配件在两端都有一个承插焊接连接。它们可用于直径较小的管道。这些管件采用单一角焊将管道与管件连接起来。
  • 螺纹配件-螺纹配件一般为4英寸和更小。这种尺寸限制的原因是管端需要用外螺纹连接,在更大的直径中模具尺寸是无法实现的。
合适的重量
ASME对接焊接配件规范没有规定配件的重量。

本页表格中所引用的权重是基于制造商的信息,应该被认为是近似的,仅作为参考(由于结构的不同,制造商之间的拟合权重可能有很大的差异)。

三组:

配件分为三组:

  • 对焊(BW)配件,其尺寸、尺寸公差等在ASME B16.9标准中定义。轻量化耐腐蚀接头采用MSS SP43制造。

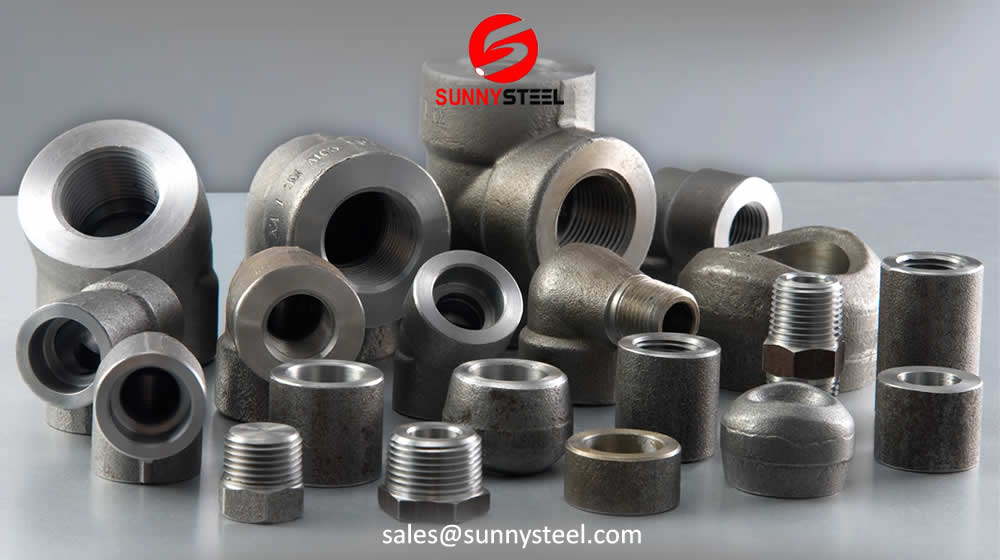

  • 插座焊接(SW)配件3000,6000,9000在ASME B16.11标准中定义。
  • 螺纹(THD),螺纹配件2000级,3000级,6000级在ASME B16.11标准中定义。

配件应用及市场

管道和管件是手拉手的。正如管道用于各种住宅、公共和工业应用,管件也是如此。不使用适当的管件和法兰,任何管道都不能连接。管件允许在必要的地方安装和连接管道,并在正确的位置端接。

如石油和天然气行业、中游、造船、发电厂、食品工厂、制药等。

管件包括各种形状、尺寸和材料的各种产品。随着工业配件领域的迅速发展和不断的研究工作,各种新产品不断涌现。有些配件有特定的特点,因此它们可以根据不同的原理制作,如液压,气动,这取决于最终的用途。配件包括一个全面的产品范围取决于不同的应用,在他们应用。

在液体,气体,化学品和其他流体的情况下使用,加工,运输或使用配件。

只要管子的应用没有止境,管件的应用就没有止境。尽管管道应用领域不断扩大,但它的强度、灵活性、良好的流速和高耐化学性是液体、蒸汽、固体和空气从一点到另一点的移动或转移的独特品质。

用管道,管件有许多其他用途如下:

  • 转移极其有害物质,如化学和废物。
  • 保护敏感设备免受高压。
  • 防止腐蚀和其他极端天气条件。
  • 耐家用和工业化学品。
考虑到管件的各种目的,这些管配件用于各种行业,如:

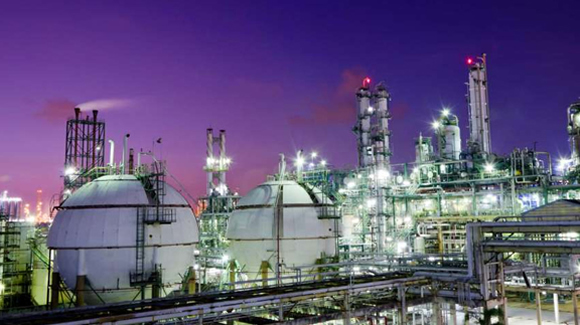

  • 化工/石化
  • 市政
  • 食品,饮料和乳制品
  • 石油和天然气
  • 力量
  • 过程仪表
  • 纸浆和纸张
  • 半导体
  • 海洋和疏浚
  • 环境卫生

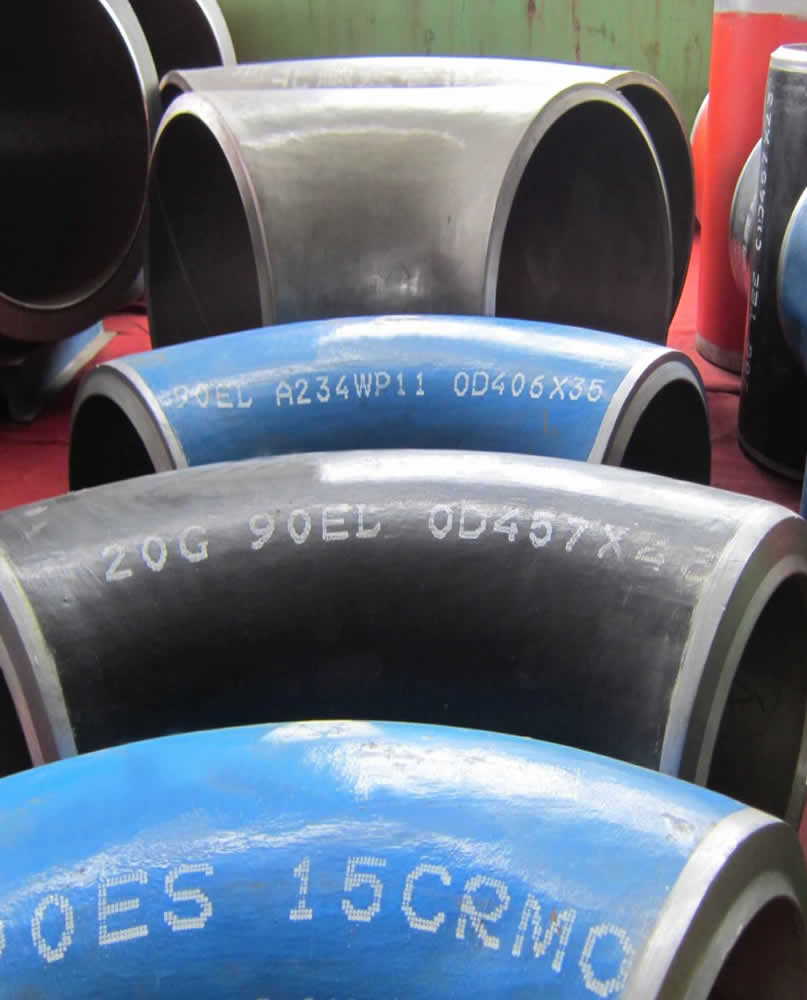

A234 WPB管件的常规配件是肘部,发球台,减速剂,盖子,十字架。

配件规格、标准和标识

有各种材料制成的管配件不同,各种形状和尺寸可供选择。
