如何区分弯管和弯管?

管道弯头和弯管是管道系统中非常重要的管件,经常用于管道系统的换向。管道弯头和管道弯头是不一样的,即使有时这两个术语是互换使用。

弯头和弯管都是非常常见的管件产品,用于改变管道系统的流动方向。有时它们是可以互换的,但并不相同。

什么是管道弯管?

管道弯管是管道中“偏移”(管道方向上的变化)的通用术语。它意味着有一个“弯曲”,即管道方向的改变(通常是由于某些特定的原因)-但它缺乏具体的,工程定义的方向和程度。弯管通常在现场使用弯管机(热弯管和冷弯管)进行,适合特定的需要。使用弯管是经济的,因为它减少了昂贵的配件的数量。

什么是管道肘?

另一方面,管道弯头是一种特殊的、标准的、工程设计的弯头,它是作为阀芯预制的(基于ASME B 16.9),设计成可以用螺丝、法兰或焊接到相关管道上。一个肘部可以是45度或90度。也可以定制设计的弯头,虽然大多数分为“短半径”或“长半径”。

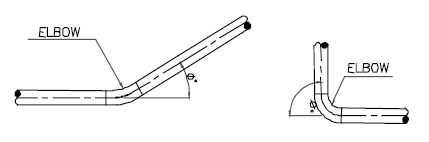

典型的管道弯头,具有弯头角
典型的管道弯头,具有弯头角

弯半径

弯头或弯管可提供不同的半径,以平滑地改变方向,以管道的公称尺寸表示(英寸)。肘部或弯曲,可在三个半径,a。长半径弯头(半径= 1.5 d):使用最频繁,需要保持摩擦流体压力损失降至最低,有足够的空间和体积允许更广泛的和产生的压降。b.长半径弯头(半径> 1.5D):有时用于输送泥浆、低聚合物等高粘度流体的特殊场合。对于半径,通常使用1.5D以上的管弯,这些可以做任何半径。b.短半径弯头(半径= 1.0D):仅用于空间不允许使用长半径弯头,且需要降低弯头成本的地方。在夹套管道中,取心管采用短半径弯头。这里D是公称管道尺寸,单位为英寸。有三个主要的参数决定了弯头的半径选择。空间可用性,成本和压力降。在压降是主要考虑因素的情况下,管道弯管是首选。 The use of short radius elbows should be avoided as far as possible due to abrupt change in a direction causing the high-pressure drop.

最小厚度要求

无论使用弯管还是弯管,都必须满足规范规定的最小厚度要求。ASME b31.3规范提供了一个计算给定内部设计压力(P)下成品所需的最小厚度(t)的公式,如下所示:


最小弯头厚度计算公式

在这里,

R1 =焊接弯头或弯管的弯曲半径
D =管道的外径
焊接接头强度折减系数
Y =代码表304.1.1的系数
S =表A-1中材料在最高温度下的应力值
E =表A-1A或A-1B中的质量因子加上任何腐蚀、侵蚀、机械余量,以此计算出所需的厚度。

连接端口

用于弯头/弯头与管道的连接,可提供以下类型的连接端口


对焊弯头

如图4所示,管道通过对接焊连接到对接焊弯头上。

对焊管件提供了适合焊接到管道的斜角末端。重要的是,在订购时要标明连接管的厚度/进度表。对接焊的所有边缘准备应符合ASME B16.25。

对接焊接弯头的尺寸符合ASME B16.9。本标准适用于nps1 /2 "到48 "的碳钢和合金钢对焊配件。

不锈钢对接焊接配件的尺寸按照MSS-SP-43。根据ASME B16.9和MSS-SP-43,配件的物理尺寸是相同的。这意味着ASME B16.9的范围主要涉及碳和低合金钢管道常见的壁厚,而ms - sp -43则专门涉及不锈钢管道的5S和10S计划。

对于碳钢和低合金钢,短半径弯头的尺寸按照ASME B16.28,对于不锈钢,则按照ms - sp -59。

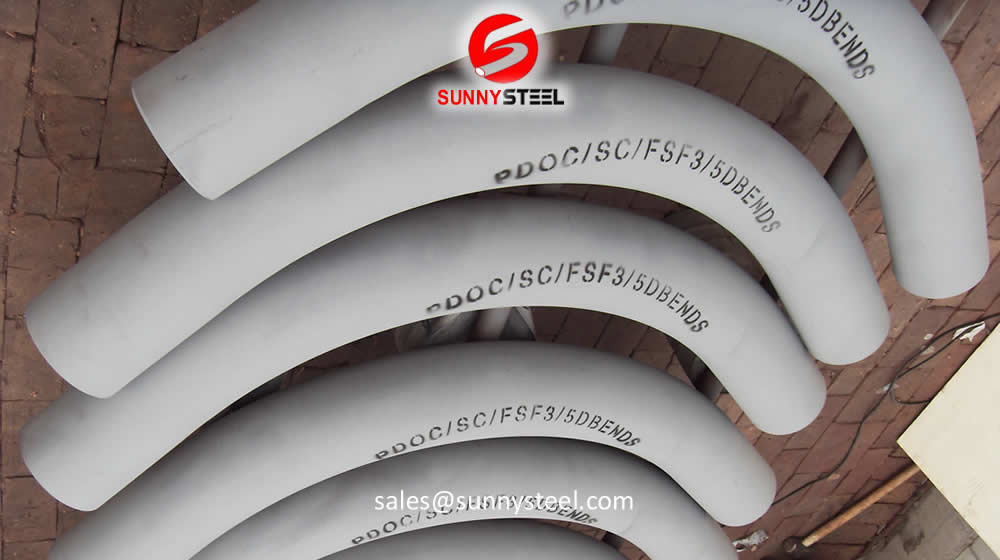

对接焊接配件通常用于尺寸2 "及以上。然而,对于在禁止使用承插焊接接头的关键管线上小于1-1/2”的小尺寸,通常使用弯管。这些弯曲通常是一个5D的半径,并在现场通过冷弯管。或者,对接焊接弯头可以代替弯管,但通常需要在现场路由较小的直径线,因此不可能在项目的初始阶段就知道这一要求,以便采购。所以管道弯管是首选。然而,弯管确实占据了更大的空间,特别是在制药厂,管道的主要部分是小直径。布局拥挤,首选对接焊弯头。

对接焊接接头可进行射线照相,因此适用于所有关键场合。

对焊配件的材料标准如下:

ASTM A234

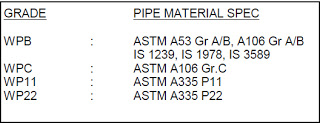

本规范包括无缝和焊接结构的碳钢和合金钢配件。除非订单中规定了无缝或焊接结构,否则供应商可自行选择提供。根据本标准,所有焊接的建筑配件均采用100%射线照相。根据ASTM A234的化学成分,有几种不同的等级。选择将取决于连接到这些配件的管道材料。本规范和相应的连接管材料规范下可提供的一些等级如下:

ASTM A403

本规范包括两种一般级别的无缝和焊接结构的锻造奥氏体不锈钢配件,WP和CR。WP类配件是按照美国机械工程师协会B16.9和ASME B16.28的要求制造的,并可细分为以下三个子类:

CR类配件按MSS-SP-43的要求制造,不需要进行无损检测。根据化学成分的不同,ASTM A403有几种等级可供选择。选择将取决于连接到这些配件的管道材料。本规范和相应的连接管材料规范下可提供的一些等级如下:

ASTM A420

本规范包括用于低温使用的无缝和焊接结构的锻碳钢和合金钢配件。根据化学成分分为WPL6、WPL9、WPL3、WPL8四个等级。配件WPL6在temp - 50℃进行冲击试验,WPL9在-75℃进行冲击试验,WPL3在-100℃进行冲击试验,WPL8在-195℃进行冲击试验。

管件的许用压力额定值可以按照ASME B31.3适用章节中规定的规则计算,适用于直无缝管。

管道壁厚和材料类型应与要求使用的配件一致,它们在配件上的标识代替压力等级标记。

“所有弯的都是弯,但所有弯的都不是弯。”
事实上,管子被弯成一个弯头。
弯头是预制的,设计牢固。
有一些问题与弯曲,因为挠性在弯曲半径减少,因为我们弯曲管道。

弯曲的管道通常是相同的材料和典型的更温和的弯曲,以防止扭结。

弯管的最小弯曲半径是管道半径(R)的1.5倍。如果弯曲半径小于1.5R,则称为弯管。对任何国际/行业标准的引用都需要追溯。在工业中,1.5 R、3 R和4.5 R是最常见的弯曲半径。

由于管道内部没有不规则表面,流体也不必突然改变方向,弯曲处通常流动得更平滑。

它们最基本的区别是弯头相对短于弯头,R = 1D到2D是弯头大于2D是弯头。在生产过程中,冷弯机可以用现成的直弯机进行弯折。一次性完成也不需要二次腐蚀。但是弯头需要厂家定做,做防腐,订单周期长。弯头的价格高于弯头。但性价比比bend高得多。众所周知,弯管不经过防腐处理,容易损坏,但价格低廉,所以在一些工程要求不高的场合非常多的使用。

当然在西气东输中,冷弯成本较低。弯头需要厂家定做,需要腐蚀,订货周期长,但冷弯可采用现成的直弯机进行弯折。一次性完成也不需要二次腐蚀。冷弯施工技术要求按石油标准施工,西气东输有企业标准,但在开阔地区可采用弯管和弯管。阳钢企业警告广大客户弯折性能价格不等,请慎重选择。

工业过程

弯曲,挤压,冲压,锻造,机械加工等等

行业服务

我们的弯管广泛应用于发电、石油、天然气、化工、造船、加热、造纸、冶金等行业。

管道弯曲应按照标准ANSI / ASME B16.49没有特定的弯曲半径和角度,常规管弯曲半径2.5 d, 3 d、5 d, 7或8 d,但它可以是任何其他根据设计需要,弯曲半径和弯曲角可以在任何学位,5、10、15、90度或者其他。人们说“所有的弯都是肘,但所有的肘都不是弯的”,这不是真的。其实“所有弯头都是弯管,但不是所有弯管都是弯管”更合理。

短半径弯头

一个管道弯头也通常是一个尖锐的90度,通常是一个单独的部分。
