管盾

管侵蚀罩

管子侵蚀罩用于减少在化石燃料燃料锅炉内普遍存在的极端条件下的锅炉管的多余磨损,Sunny Steel能够制造和提供侵蚀屏蔽解决方案,以保护和减少所有相关锅炉相关的情况下的磨损。

优点

管罩是定制的,可以完美地适合直截面,弯曲的部分,甚至是鳍和专门的油管。

锅炉管侵蚀罩,也称为抗腐蚀屏蔽罩,防衣板,防制衣防护罩,防衣盖板,防腐蚀盖板,锅炉攀爬管,抗磨损压力板等与快照戒指结合使用。

锅炉管侵蚀屏蔽是使用高压压力机和专业模具制作的。生产时间很短,焊接性能很好,焊接不应掉落,表面光滑,外观很漂亮。锅炉管带有弯曲的侵蚀罩是通过按下压迫或在管弯管上的特殊磨料弯曲而形成的。

锅炉管盾牌旨在消除锅炉和冷凝器管故障的主要维护和停机费用。

使用寿命

锅炉管的使用寿命在不同类型的锅炉和不同的用途零件中不同。锅炉的正常使用寿命是大修(3 - 5年)的一段时间。通常,每当锅炉大修时,都会更换或翻新一些锅炉。主要的替代品是锅炉管的侵蚀罩的造影板严重稀释并超过了标准。那些在上一个安装期间锅炉操作期间未牢固脱离的人。根据更换过程中锅炉管侵蚀罩的磨损,如果厚度严重降低,需要更换,变形很严重,并且不能保护管子的变形也需要更换。此外,某些锅炉管不配备锅炉管侵蚀罩,但是在锅炉检查过程中,发现管具有磨损和稀疏的趋​​势。通常,还安装了锅炉管侵蚀罩,以防止试管的进一步磨损并引起严重的后果,例如锅炉爆炸。

在锅炉的过热器和节能器管的加热表面上,为了防止管道被高温烟气洗涤磨损,锅炉管侵蚀屏蔽层主要是在管道外侧沿烟道气体的方向排列流动。肘部侵蚀屏蔽解决了炉子中的水壁管,过热器管,节能器管和re热管的磨损问题,并为CFB锅炉的长期可靠操作提供了保证。随着CFB锅炉产品的增加,肘部侵蚀罩的类型和数量将增加。

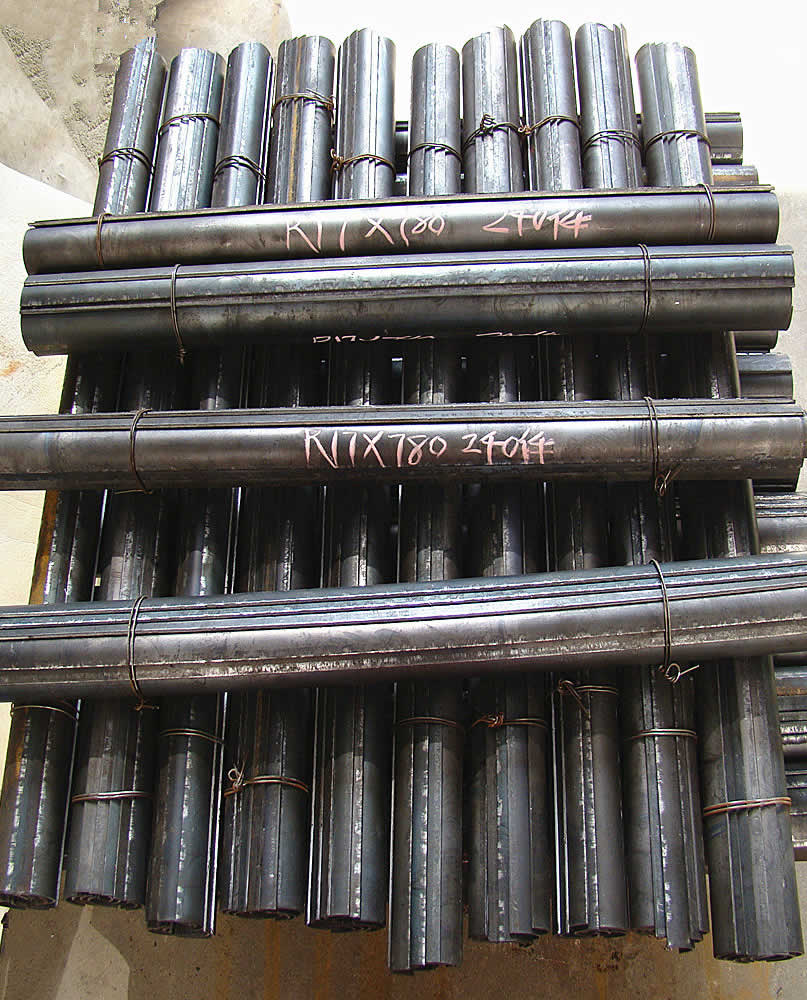

锅炉侵蚀罩

管子的主要材料侵蚀罩

根据不同工作条件的特定条件选择不同类型的不锈钢。常见材料为:TP321(CR18NI9TI),TP309S(CR23NI13),1CR20NI14SI2,TP310S(CR25NI20),1CR25NI20SI2,以及一些低温区域(例如低温,低温,低温reheater)由1CR1CR13、1CR13、1CR6SI2M组成。

锅炉最初设计为准确。不同的材料具有不同的温度抗性和机械强度。1CR13,1CR6SI2MO通常具有600或更少的温度抗性。

304不锈钢侵蚀罩
材料((级) 抗温度 产量强度 抗拉强度 伸长 HB HRB HV
1CR18NI9TI 925℃ ≥205MPA ≥520MPA ≥40% ≤187 ≤90 ≤200
CR23NI13 1095℃ ≥205MPA ≥520MPA ≥40% ≤187 ≤90 ≤200
1CR20NI14SI2 1095℃ --- ≥590MPA ≥40% --- --- ---
CR25NI20 1150℃ ≥205MPA ≥520MPA ≥40% ≤187 ≤90 ≤200
1CR25NI20SI2 1150℃ --- ≥540MPA ≥35% --- --- ---

我们还可以提供其他材料的锅炉侵蚀罩。

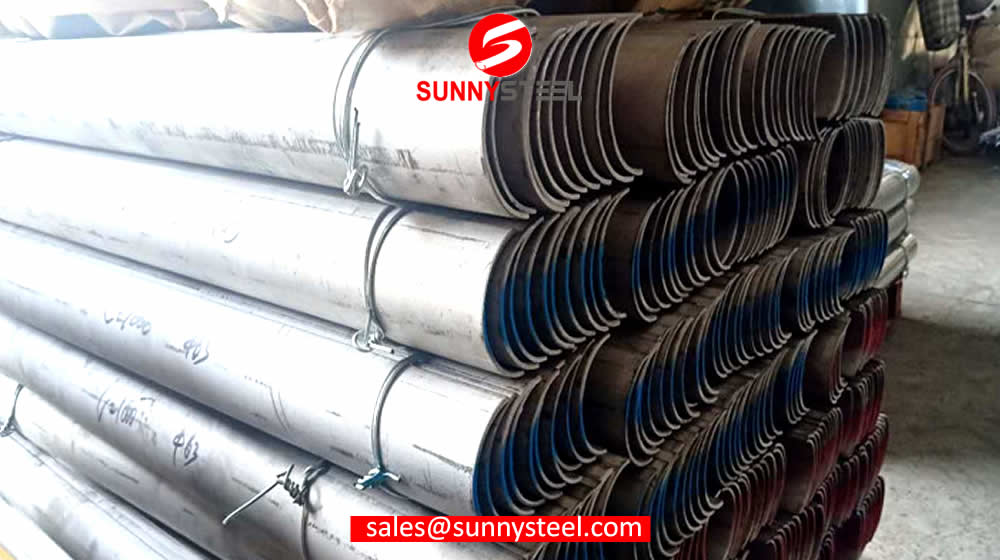

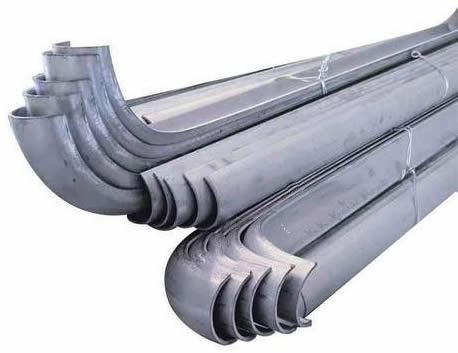

304不锈钢侵蚀罩

304级不锈钢是所有不锈钢中最通用和最广泛使用的钢。

304不锈钢侵蚀罩

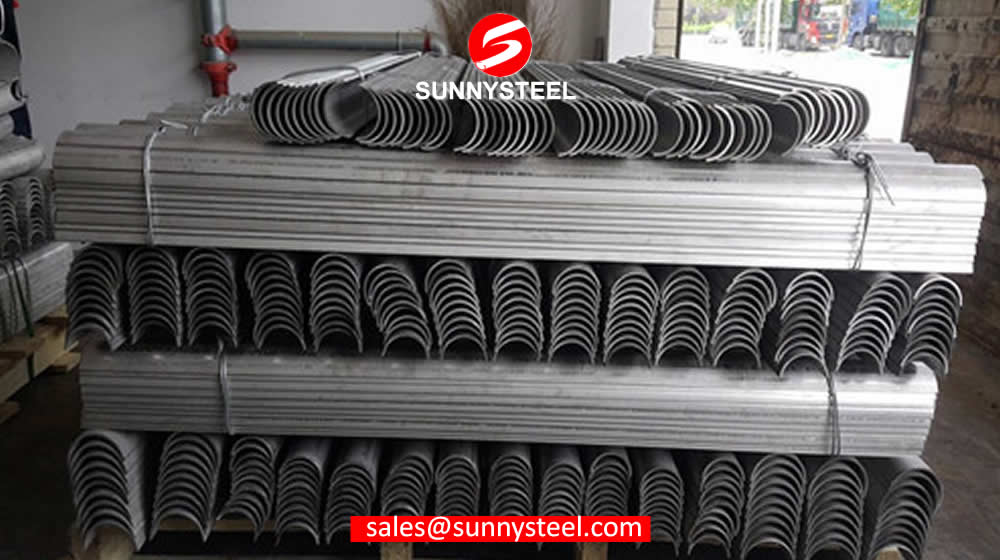

309不锈钢侵蚀罩
309不锈钢侵蚀罩

CS 309是一种高度合金的奥氏体不锈钢,用于其出色的氧化耐药性,高温强度和蠕变耐药性。

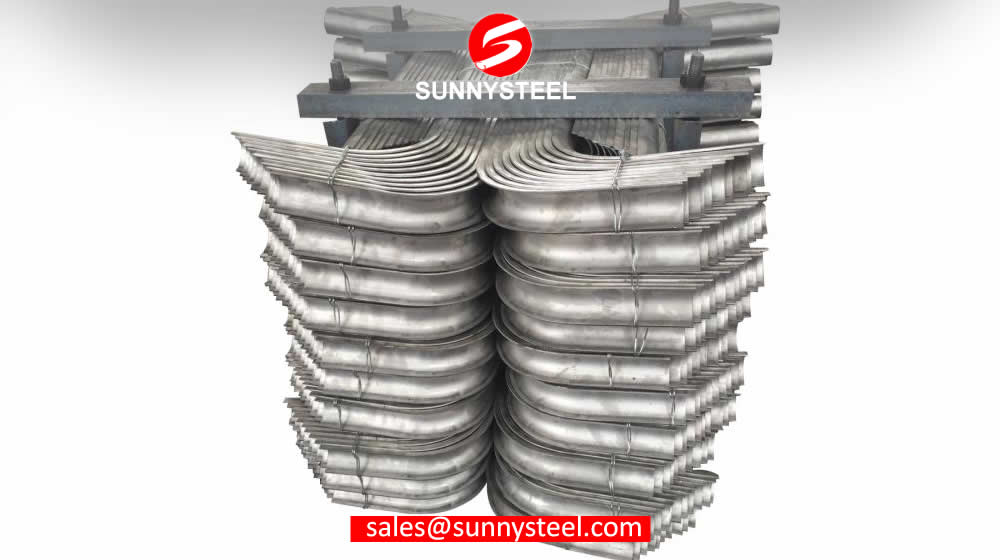

310s不锈钢侵蚀罩

310级是较低的碳版本,不太容易发生和敏感。

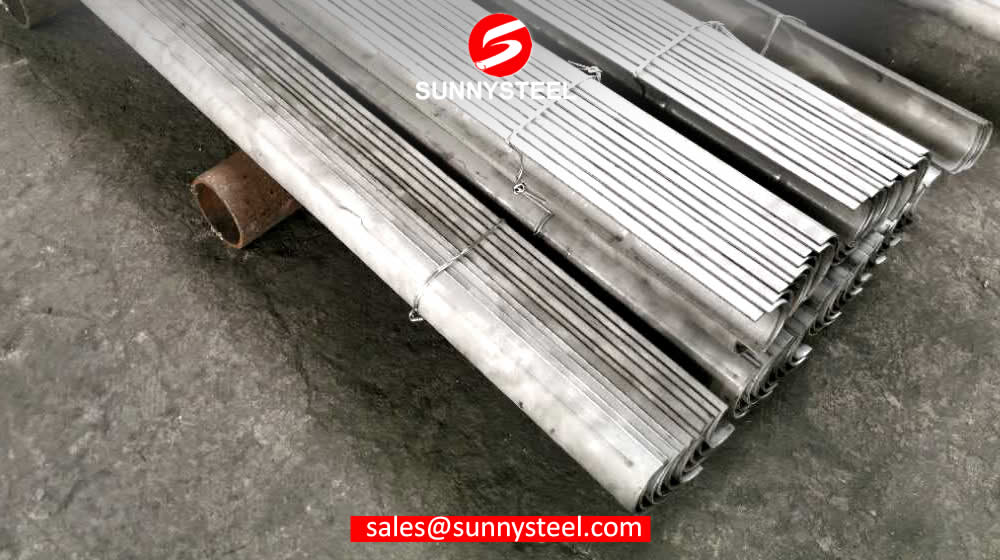

316L抗腐蚀和抗磨损钢侵蚀罩
316L抗腐蚀和抗磨损钢侵蚀罩
316L抗腐蚀和抗磨损钢侵蚀罩

316级是标准钼级,在奥氏体不锈钢中的重要性为304。钼比304级具有316个更好的总体耐腐蚀特性,尤其是在氯化物环境中对斑点和缝隙腐蚀的耐药性。


F&Q:

我们对蒸汽和发电业务的理解和承诺使我们能够有效地解决您的锅炉管侵蚀或腐蚀问题。我们的技术人员可以快速推荐适当的材料类型和配置来满足您的需求……并可以一个月的时间引用您的停机交货要求。

您接受特殊订单吗?

答:是的,我们做到了。我们可以根据您的技术图纸制造各种化学设备(在您赠予我们之前,将与您签署合同和保密协议。您无需担心。)

你能为我们做设计吗?

答:是的,我们可以。我们提供的不仅是产品,而且是解决方案和设计。而且,如果您在我们的工厂中制作产品,则设计将是免费的。如果没有,将相应地收取设计费用。

问:您提供售后服务吗?

答:是的,我们做到了。除非人工损坏,否则该产品最多可保证一年。如果产品本身质量问题有任何错误,我们将按照我们的费用进行更改或维修。如果不是,我们将以您的费用提供售后服务。

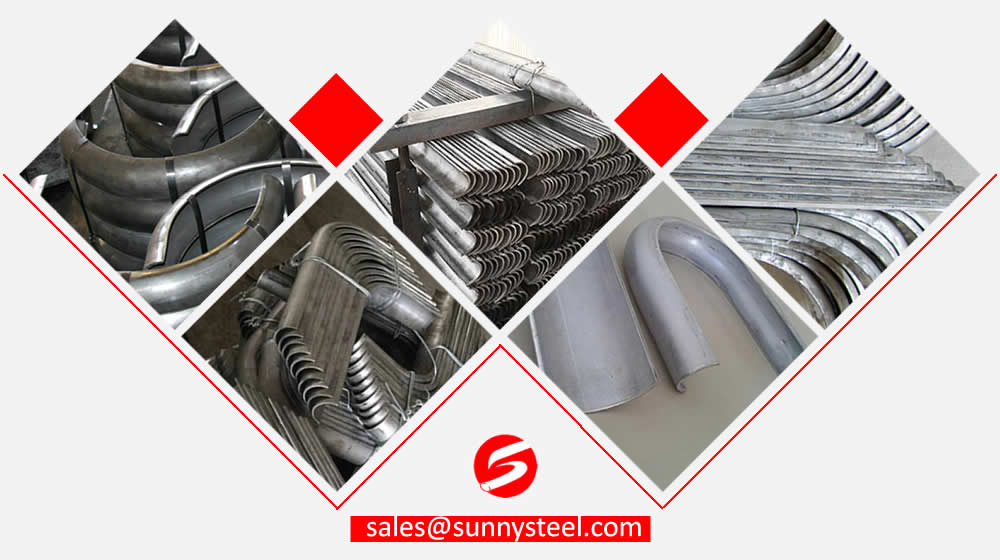

自定义管盾

定制管盾牌旨在最大程度地减少高度磨蚀或腐蚀区域的管故障。我们的许多样式都可以确保您能够为应用程序选择最合适的设计,从而提供廉价的延长管子寿命的方式。

高级制造设施意味着快速响应

来自我们的管盾是制造出严格标准的。先进的设备和材料处理功能使我们能够在任何地方提供最快的周转时间。

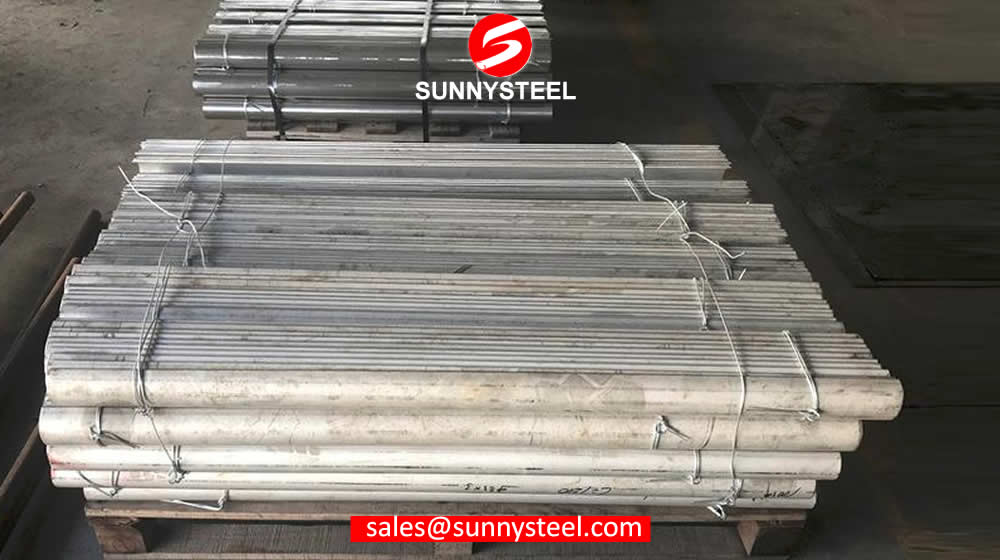

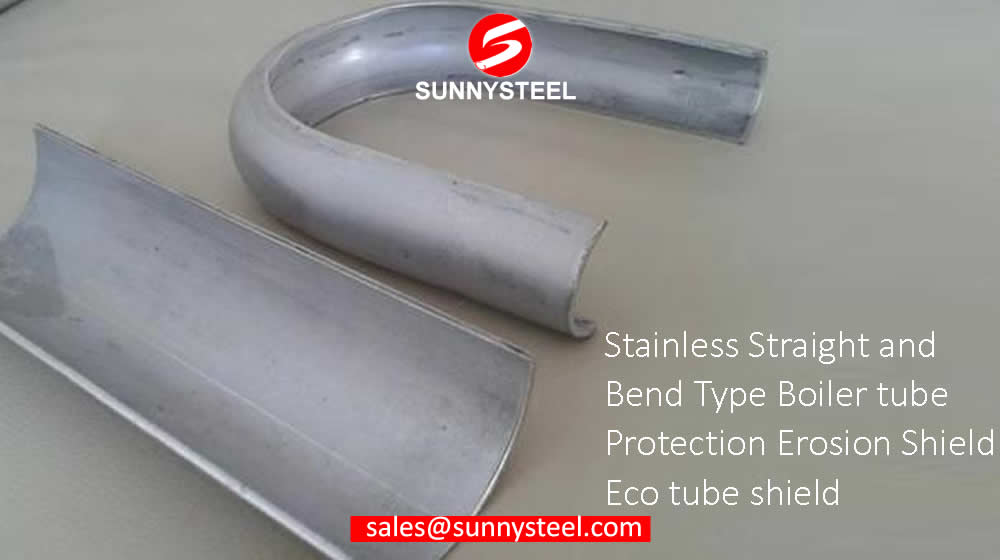

不锈钢和弯曲式锅炉管保护侵蚀屏蔽生态管盾牌

不锈钢和弯曲式锅炉管保护侵蚀屏蔽生态管盾牌

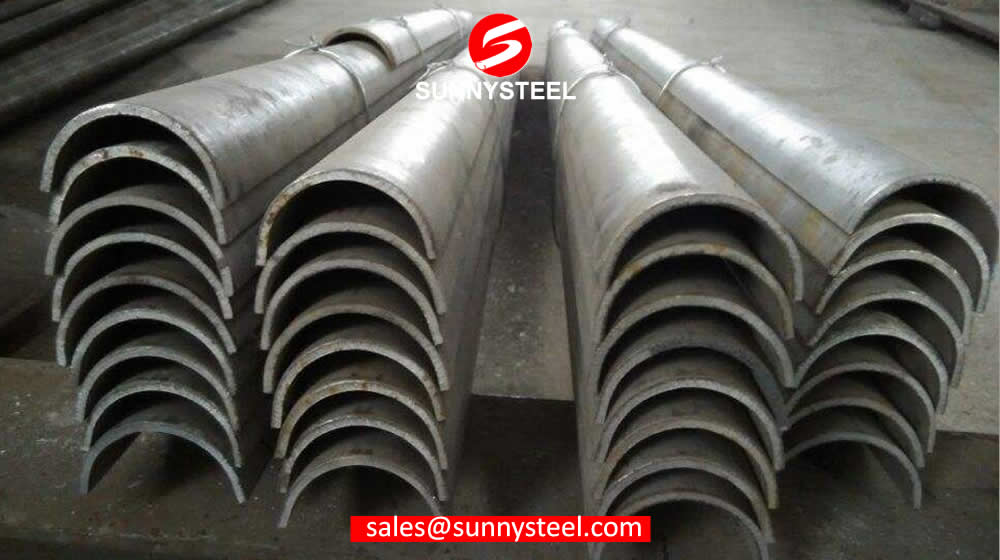

定制的直盾
定制的直盾

直盾可提供90º至240º之间的包裹角,可以用直端,铃铛末端和喇叭形的腿制造。完全覆盖范围可通过重叠的盾牌获得。

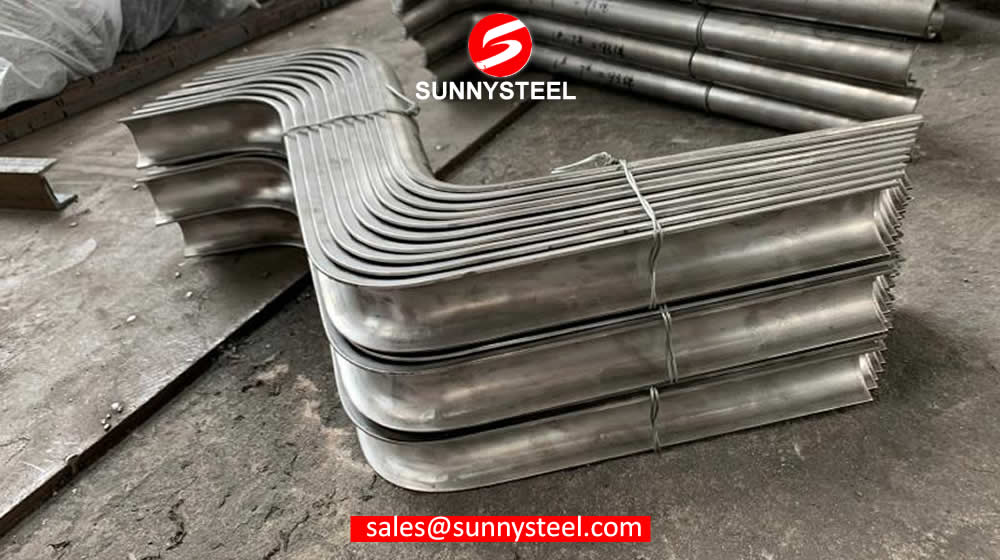

自定义弯曲的盾牌

可以制造弯曲的盾牌以覆盖管道的外部和内部曲线。

自定义弯曲的盾牌

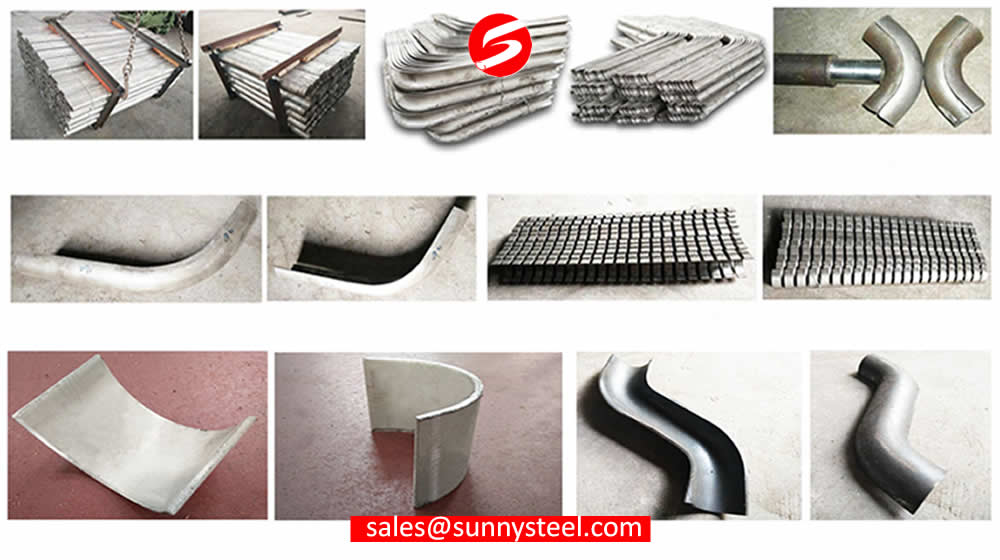

管子的形状和规格

锅炉管的横截面形状主要是半圆形(180度),也有120-160度。它主要用于鳍管(水冷墙);锅炉管侵蚀罩被分为直接抗磨损的盾牌,弯曲内反磨损盾牌,外弯曲反衣盾,侧弯曲反磨损盾牌,S-Scurve抗衣盾牌等。

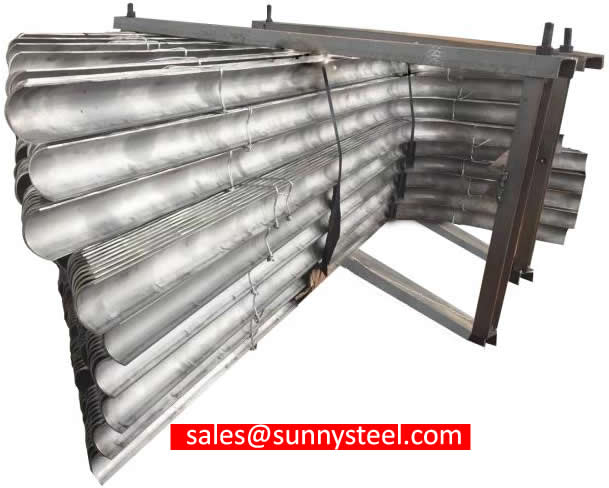

在弯道外
防护锅炉管

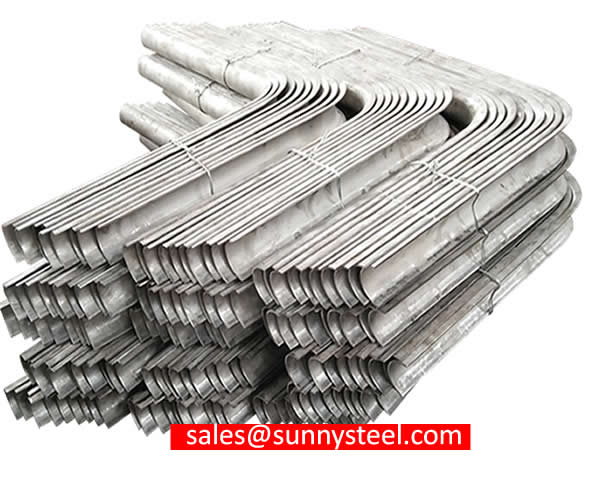

弯曲内部

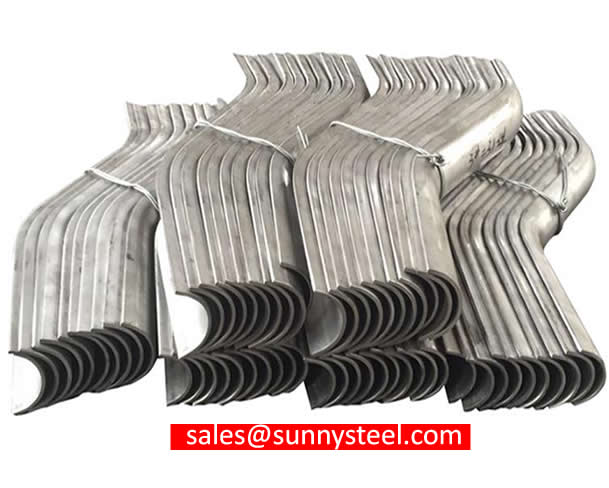

S形外面的S形

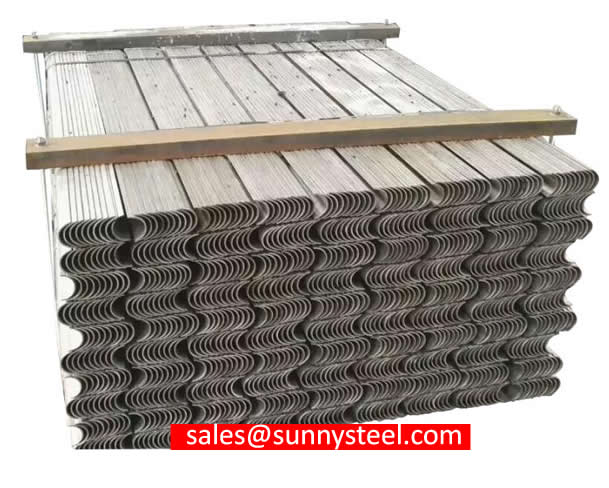

直管侵蚀盾牌
直管侵蚀盾牌

直抗固定罩的长度范围为20mm至3000mm,通常使用1000-2000mm的一般长度。带有弯曲的抗磨损屏蔽通常需要处理图形,以下参数应在图纸上:所用管道的外径,管道半径r(到管道的中心),弯曲角度,弯曲的程度,以及抗磨损盾牌两侧的直截面的长度。

锅炉管侵蚀罩的最基本参数是所用管的外径(即锅炉管的内径)。管的主要规格是:32、38、42、444.5、48、51、57、60、63.5、76、89mm等;锅炉管的内径通常比所用管的外径大1-3mm,具体取决于实际要求。

锅炉管侵蚀罩

锅炉管侵蚀罩,也称为抗腐蚀屏蔽罩,防衣板,防制衣防护罩,防衣盖板,防腐蚀盖板,锅炉攀爬管,抗磨损压力板等与快照戒指结合使用。

处理锅炉管的厚度侵蚀罩

锅炉管侵蚀罩的厚度为2mm,3mm,4mm和5mm。根据磨损严重程度和热传导的需求,采用不同的厚度。

锅炉管侵蚀屏蔽是使用高压压力机和专业模具制作的。生产时间很短,焊接性能很好,焊接不应掉落,表面光滑,外观很漂亮。锅炉管带有弯曲的侵蚀罩是通过按下压迫或在管弯管上的特殊磨料弯曲而形成的。

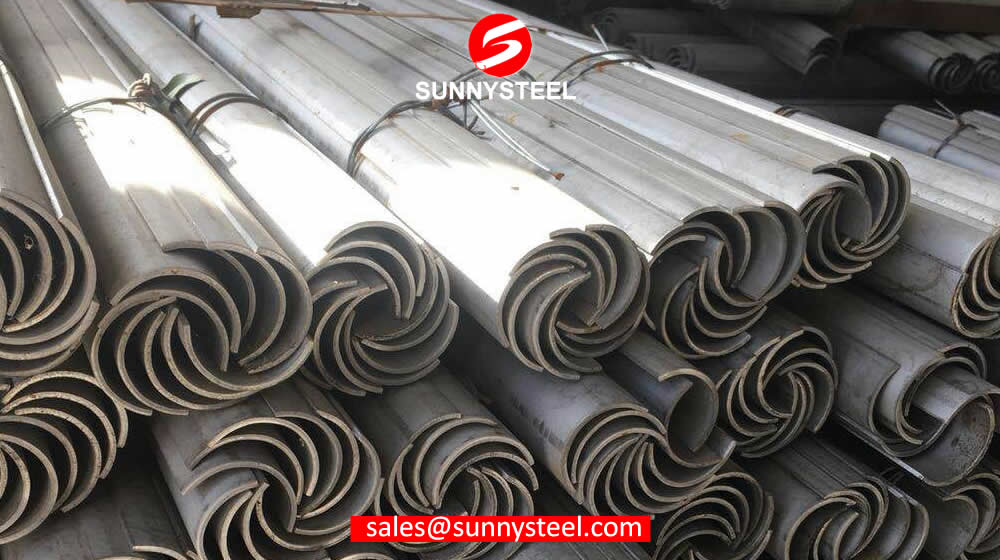

防护锅炉管

防护锅炉管

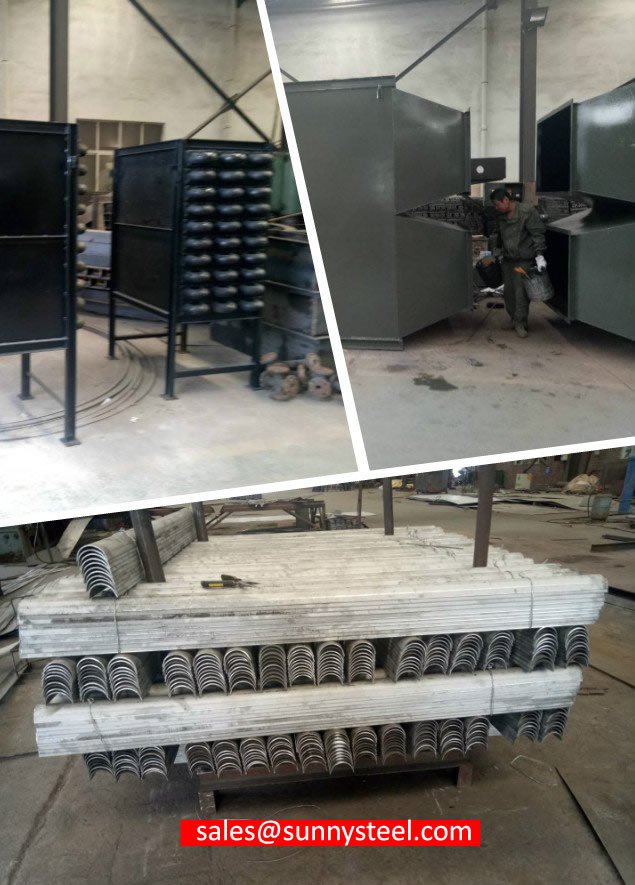

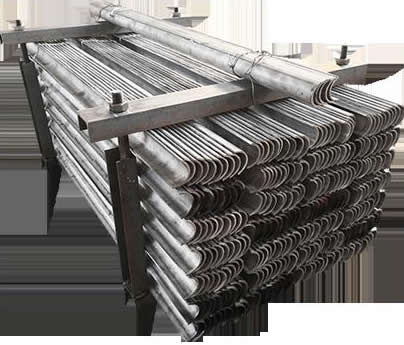

锅炉侵蚀罩

灰分含量,高熔炉温度,增加的烟灰岩压力以及清洁之间的时间更长 - 所有这些东西都会导致对锅炉管的侵蚀更大的可能性。

在这种情况下,最有效的行动是用锅炉侵蚀罩遮盖容易发生的侵蚀管。该替代方案比实际更换锅炉管的损坏部分便宜得多,而没有说出相关的停机时间以及随着管泄漏而发生的发电能力和收入的损失。

除了直接遮挡锅炉管的直线屏蔽外,我们还制作屏蔽层以覆盖弯曲和鳍管的特殊盾牌。

侵蚀屏蔽层可以由低碳钢,铬莫利钢,不锈钢和异国合金(例如inconnel)制成。最受欢迎的材料和尺寸是3毫米不锈钢级304和2mm不锈钢级Uns S30815(Sandvik 253mA级)。我们的弯曲对A387 P11,P22 Chrome Moly和澳大利亚标准A240TP304、316和309不锈钢使用认证的材料。我们的盾牌也可以用硬磨损的碳化物涂层涂层,以耐耐磨性。

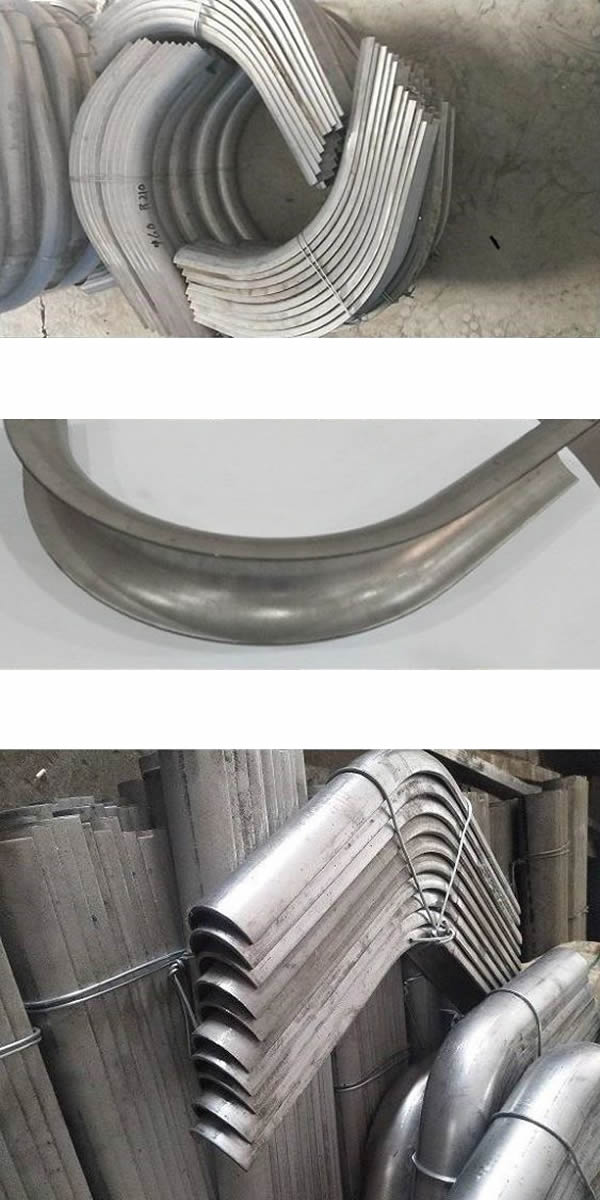

锅炉侵蚀罩

锅炉房配件,锅炉管侵蚀罩

锅炉房配件锅炉管侵蚀罩,也称为防腐蚀屏蔽罩,防磨损板,防制衣保护罩,防磨损盖板,防腐蚀盖板,锅炉攀爬管,防磨损压力板,等等。

锅炉管侵蚀屏蔽是使用高压压力机和专业模具制作的。生产时间很短,焊接性能很好,焊接不应掉落,表面光滑,外观很漂亮。锅炉管带有弯曲的侵蚀罩是通过按下压迫或在管弯管上的特殊磨料弯曲而形成的。

主要技术参数:

材料

1Cr18Ni9Ti(321),Cr23Ni13(309s),1Cr20Ni14Si2,Cr25Ni20(310s),06Cr19Ni10(304/304L),1Cr25Ni20Si2, 06Cr17Ni12Mo2/0Cr17Ni12Mo2(316),022Cr17Ni12Mo2(316L),1Cr6Si2Mo,1Cr13

类型的笔直,内部弯曲,外弯和侧弯盾

管子的扣环侵蚀罩

快照环与锅炉管侵蚀罩一起使用,这是一个夹子,很容易将锅炉管安装在管子上。

快照环和锅炉管侵蚀罩被重叠和焊接,通常约190-200度的侵蚀罩是一个180度的半圆),但也留下焊接位置以易于焊接和固定。通常,每块锅炉侵蚀罩都需要配备2-4个扣环,螺距为200-500mm。

抗衣快照环也称为夹具,扣子,管夹等。

反磨损瓷砖卡环的主要作用是:固定反衣瓷砖以避免诸如抗衣瓷砖在安装过程中掉落之类的问题的作用。

常见的反磨损瓷砖环的类型可以分为:U形膝盖型快照环,对接型半圆形快照环。

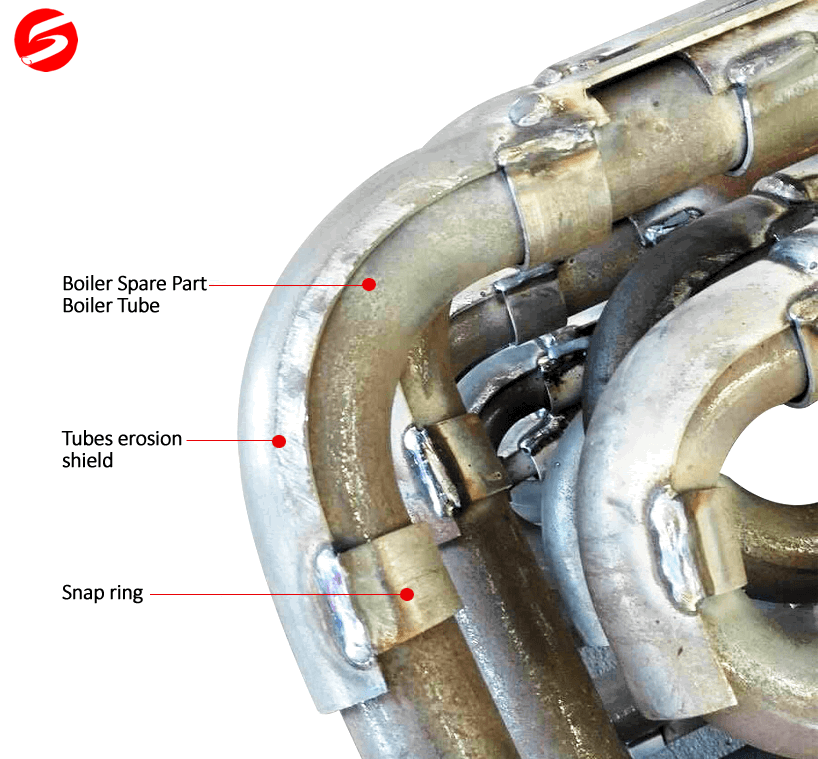

安装带有快照环的侵蚀屏蔽层

快照环是一个简短的部分,该部分安装在管道上,并结合使用耐磨瓷砖。通常,它通过圈焊将其焊接到耐磨损的瓷砖上,即稍微覆盖耐磨损的瓷砖,因此它比耐磨损的瓷砖大。开放弧度约为190-200度,需要搁置焊接位置以促进焊接和固定。快照环的宽度不得小于20mm。

不同形状的抗摩擦瓷砖的安装要求略有不同。基本上,安装每个抗摩擦瓷砖,并以不少于2-4的快照环安装。将快照环和抗摩擦瓷砖焊接在一起,以防止由于热而膨胀。瓷砖掉落,接头必须完全焊接。

防护锅炉管

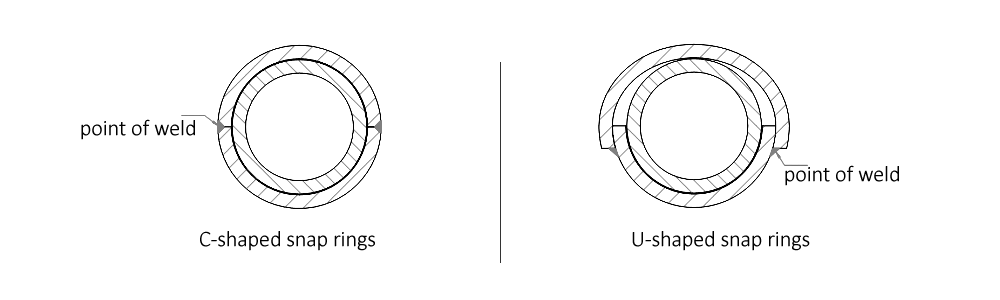

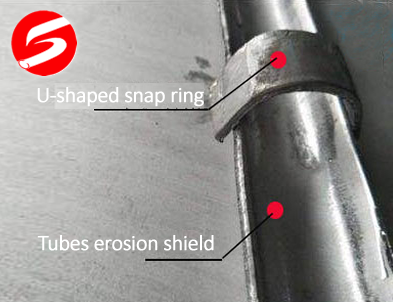

U形快照环

U形扣子环的内径是耐磨瓷砖的外径,加上耐磨性瓷砖的厚度,长度从20mm到70mm不等。半圆形将多5毫米。安装过程中的额外零件将容纳耐磨损的瓷砖,然后将焊接焊接。与对接型半圆形快照环相比,固定耐磨性瓷砖和焊接后,它更强。

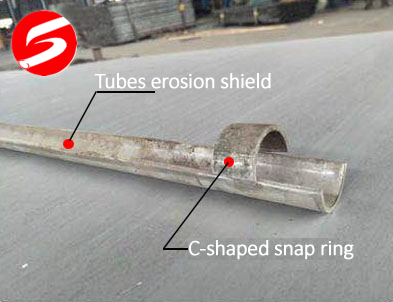

C形快照环

C形快照环是最常见的快照环。主要基于抗摩擦瓷砖的大小,直径和厚度与匹配的抗摩擦瓷砖相似,长度从20mm到70mm不等。它在安装耐磨瓷砖时主要通过点焊接连接到耐磨损的瓷砖,以固定并防止耐磨损的瓷砖掉落。

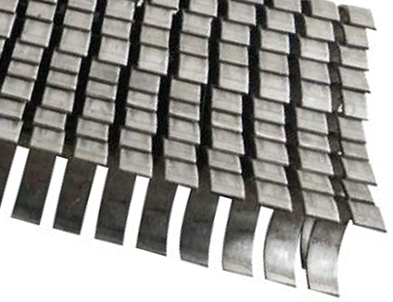

自定义快照环
自定义快照环

自定义快照环是针对管盾附件的推荐方法。

  • 样式:公牛,重叠,包裹
  • 管直径:0.500“至5.000”(管OD是盾牌ID),XML
  • 包裹角:最大240°XML
  • 量规:7至24 XML
  • 材料:304 SS,316 SS,309 SS,310 SS,430 SS,Inconel

所有产品均按专有定制规格以及具有支持文档的正常行业标准购买。

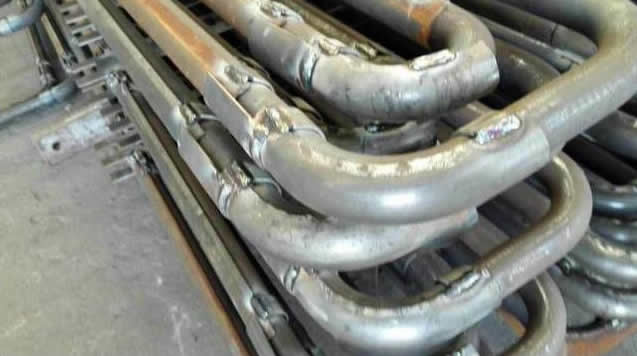

应用

试管侵蚀罩主要用于锅炉加热表面的迎风侧,例如超级运动器,翻新机,节能器和水冷壁管。

主要作用是保护锅炉管的加热表面,减少管道磨损并增加管道的加热表面。

侵蚀罩用于保护锅炉管免受高温和压力的高度侵蚀作用,从而极大地延长了管子的寿命。

我们提供屏蔽,用于管道,覆盖直,弯曲和鳍的部分,以及将其固定到位的夹子。

从长远来看,这些盾牌不仅仅是为自己付费,从而防止了昂贵的管道替换,并避免了导管故障和泄漏导致的停机时间。

防护锅炉管

使用寿命。通常,其中大多数被称为“耐磨瓷砖”和“耐磨盖板”。侵蚀罩是特殊的锅炉配件。

通常,其中大多数用于电站锅炉,小锅炉使用的较少,一些煤炭化学工业也会使用它们。

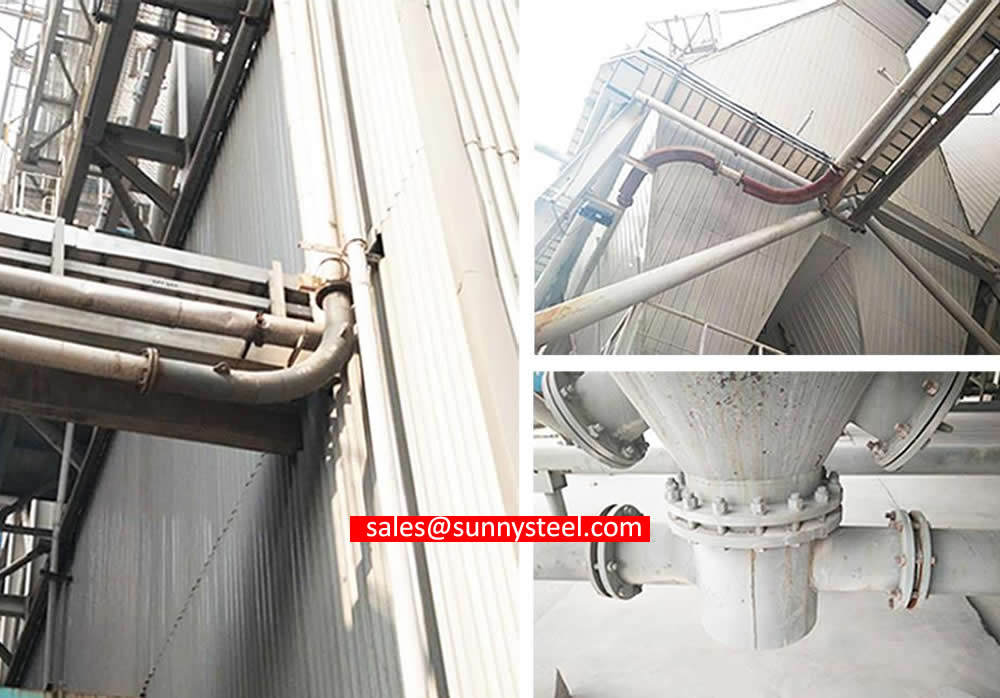

yabo网页版亚博2020最新版耐磨管溶液

钢管管道传达高度磨料的材料,经常在长距离内持续攻击。

问答

由于外表面的行为像低碳钢,因此可以在田野中使用适当的过程切割和焊接产品,并配置为各种配件,并可以接受法兰,焊接环和耦合的标准端选项。

保修单

我们是高质量的部门测试,可确保未经报告的所有产品经过100%的检查。向我们提供更多的客户,我们所有的产品都对缺陷或做工错误携带24个月的保修。我们的流动流量产品(例如管道和配件,窒息,孔,孔口板等)具有对,侵蚀,侵蚀,,,,,侵蚀性的保修缺陷和/或工艺错误。

保修将确定为每个创建者,并最大程度地使用。如果任何RS在保修期内失败,我们将在No.最终用户中更换或修复有缺陷的产品。请联系Sunny Steel,以获取有关如何获得我们产品保修的详细信息。

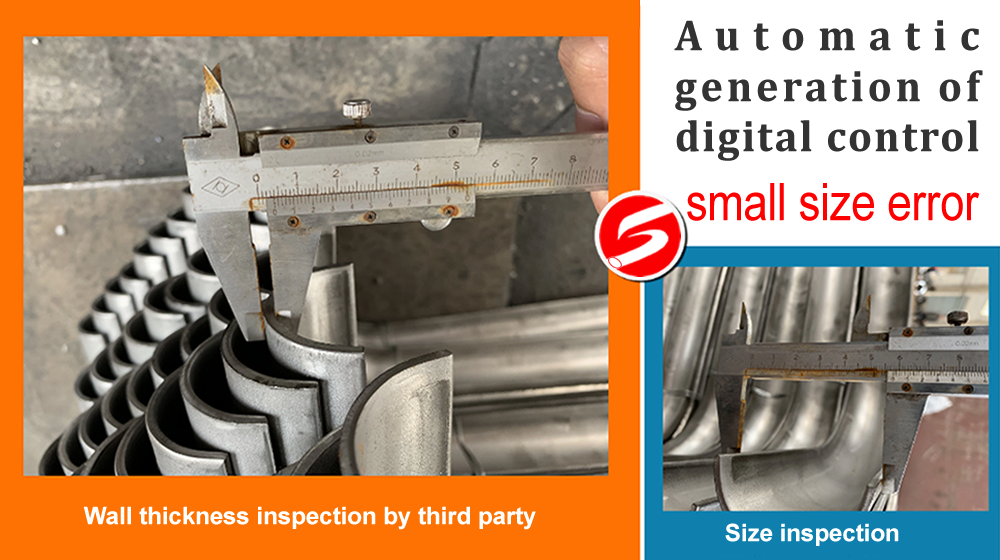

检查

作为我们优质方案的一部分,在进入我们的库存之前,要对传入的原材料,半生产产品以及成品产品进行彻底检查。我们在整个制造过程中都建立了多个持有点,并对所有产品进行了全面的最终检查。
