孔板法兰

用于运行安装的孔板法兰应这样构造、加工并连接到通道的内表面通过孔板法兰延伸,以便孔板上没有凹槽。

孔板法兰

当使用孔板或流量喷嘴时,采用孔板法兰代替标准管法兰。其基本目的是测量气体或液体在各自管道中的流速。

这些法兰用于各种工业应用,可提供各种尺寸和材料。

孔法兰制造商阳光钢铁供应孔法兰,板法兰,

数据表和尺寸信息

孔板法兰的范围涵盖所有标准尺寸和范围,以及所有常见的法兰材料。法兰有焊接颈、滑移和螺纹形式,通常在每个法兰上提供两个1/2“NPT丝锥。

ASME B16.36涵盖了具有孔板压差连接的孔板法兰的尺寸和尺寸公差(类似于ASME B16.5中涵盖的那些)。

孔板法兰的范围涵盖所有标准尺寸和范围,以及所有常见的法兰材料。法兰有焊接颈、滑移和螺纹形式,通常在每个法兰上提供两个1/2“NPT丝锥。

美国国家螺纹锥形管

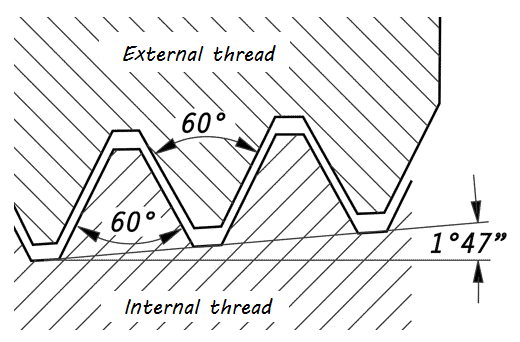

NPT是最著名和最广泛使用的连接,其中管道螺纹提供机械连接和液压密封。NPT有锥形公螺纹和母螺纹,用特氟龙®胶带或连接化合物密封。

ASME B1.20.1规定了用于一般用途的NPT管螺纹的尺寸和尺寸。

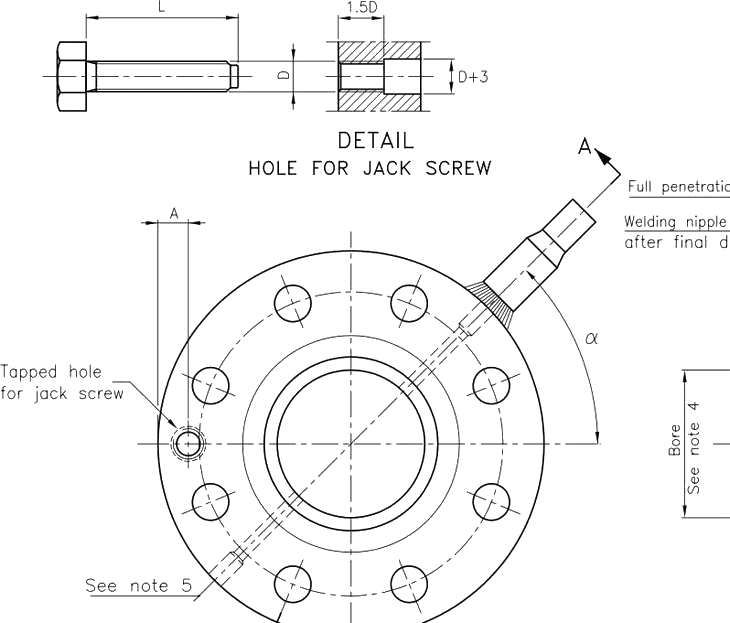

孔板法兰图

适用范围仅限于以下法兰:

孔板法兰图
孔板法兰通常带有凸起面或RTJ(环型接头)面。对于所有密集的用途,它们与附加加工的焊接颈和法兰上的滑移相同。

孔板法兰图

孔板法兰对于运行安装,应该这样构造,加工和连接到通道的内表面延伸通过孔板法兰,以在孔板上没有凹槽。

法兰孔与管段应具有相同的内径。

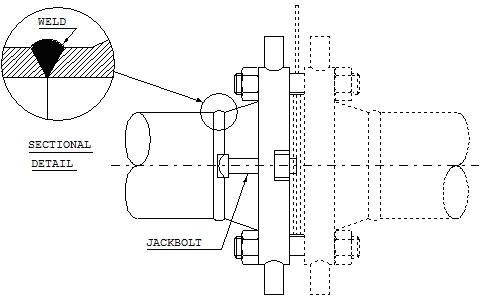

焊接口和滑入孔道

焊接口和滑入孔道

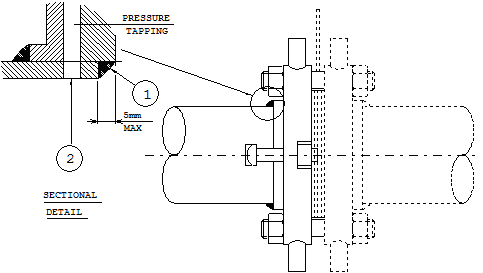

焊接颈孔运行

焊接颈孔运行

不系鞋带的孔运行

1.对于凸起面法兰,在切割后应将管端扩孔,以确保孔完全光滑,并应如图所示进入法兰。对于环形接头,管道两端距离法兰面最大不超过3毫米。

2.对于4”及以上口径管,应该使用12mm钻头钻通每个法兰压力攻丝,对于3”及以下口径管,使用10mm钻头钻通,对于2½”及以下口径管,使用6mm钻头钻通。

孔板法兰联盟

两个孔板法兰称为孔板法兰接头。每个法兰带有两个管道水龙头,用于测量通过孔板的流量的压降。孔板不随法兰而来,尺寸根据工艺要求而定。用两个千斤顶螺丝将法兰分开,以便更换孔板。这种法兰通常可用于焊接颈法兰、套接法兰和螺纹法兰。

这些法兰有一个凸起的表面。

孔板法兰安装在管道的直线运行中,以避免板上的湍流。根据经验,一个孔板法兰上游有十根直径的直管,下游有五根直径的管。

一个孔板法兰

当必须安装孔板或流量喷嘴时,采用孔板法兰代替标准管道法兰。在孔板法兰上加工成对的压力胶条,使得在管壁上不需要单独的孔板载体或胶条。这种类型的法兰包括带有数据丝锥的孔板,一对带有集成丝锥的法兰,一组垫圈,螺栓和螺母,以及一个千斤顶螺钉,以帮助分离用于孔板检查的法兰。
设计时可采用RF或RTJ焊接颈法兰或RF滑接法兰。孔板的中心位置与标准的公差非常接近。

孔板是一种用来测量流量的装置。根据与孔板相关的计算,可以确定体积流量或质量流量。它使用了伯努利原理,该原理指出流体的压力和流体的速度之间存在关系。当速度增大时,压力减小,反之亦然。

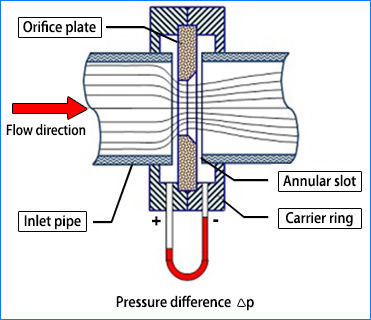

孔板是一种中间有孔的薄板。它通常被放置在流体流动的管道中。当流体到达孔板时,流体被迫收敛通过小孔;最大收敛点实际上发生在物理孔的下游,也就是所谓的静脉收缩点,在这个过程中,速度和压力会发生变化。在静脉收缩之后,液体膨胀,速度和压力再次改变。通过测量正常管段和收缩静脉处的流体压力差,可以从伯努利方程得到体积流速和质量流速。

安装孔板法兰时,压力丝锥必须在同一标高上。在对孔板进行计算时,假定孔板两侧管的静水头相同。压力龙头不应该朝下安装,因为龙头可能会被管线中的杂物堵塞。

焊接颈孔法兰都是对接在管道上的。订购时应注明管的内径(内径)。Weldneck孔板法兰ANSI类别为300、600、900、1500和2500。它们没有ANSI 150尺寸,因为ANSI 150法兰的厚度不足以允许钻孔压力龙头。

安装孔板法兰

孔板法兰安装在管道的直线运行中,以避免板上的湍流。根据经验,一个孔板法兰上游有十根直径的直管,下游有五根直径的管。

孔板法兰联盟

孔板法兰联盟

锥管螺纹

锥管螺纹

杰克螺丝

杰克螺丝

管道阀门

管道阀门

安装孔板法兰时,压力丝锥必须在同一标高上。在对孔板进行计算时,假定孔板两侧管的静水头相同。压力龙头不应该朝下安装,因为龙头可能会被管线中的杂物堵塞。

焊接口法兰是对接焊接到管道上的。订购时应注明管的内径(内径)。焊接口法兰有ANSI等级300,600,900,1500和2500可选。他们是可在ANSI 150尺寸,因为ANSI 150法兰的厚度不足以允许钻井压力水龙头。

孔板法兰
孔板法兰
孔板法兰

当使用孔板或流量喷嘴时,采用孔板法兰代替标准管法兰。其基本目的是测量气体或液体在各自管道中的流速。这些法兰用于各种工业应用,可提供各种尺寸和材料。

孔法兰制造商阳光钢铁供应孔法兰,板法兰,孔板配件,合金钢,锻钢,球墨铸铁,不锈钢等。

ASME B1.20.1规定了用于一般用途的NPT管螺纹的尺寸和尺寸。

孔板法兰涵盖所有标准尺寸和范围,以及所有常见的法兰材料

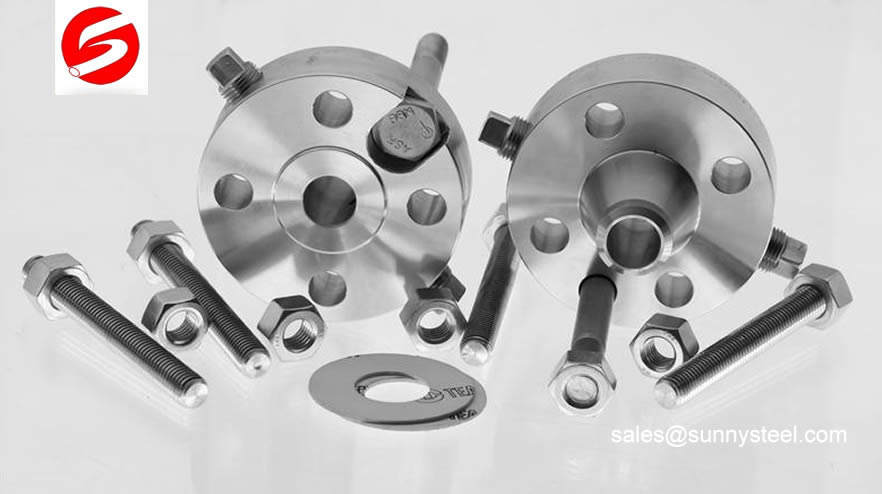

孔板接头配有垫圈,螺母,螺栓和千斤顶螺钉

Sunny钢孔接头配备垫片,螺母,螺栓和千斤顶螺钉,符合b16.36规格。

口焊颈法兰
口焊颈法兰

当使用孔板或流量喷嘴时,使用孔板焊接颈法兰代替标准管法兰。

孔板法兰的优点:
  • 用于测量管道中的流体流速。
  • 它避免了在插入仪器探头的管道上钻孔和打孔。
  • 与其他昂贵的方法相比,这是一种节省成本的流量测量设备。
  • 给出准确的流量读数,非常可靠。
