焊接颈法兰

焊接颈法兰或焊接颈法兰可以通过其长锥形轮毂与所有其他类型的法兰区分。

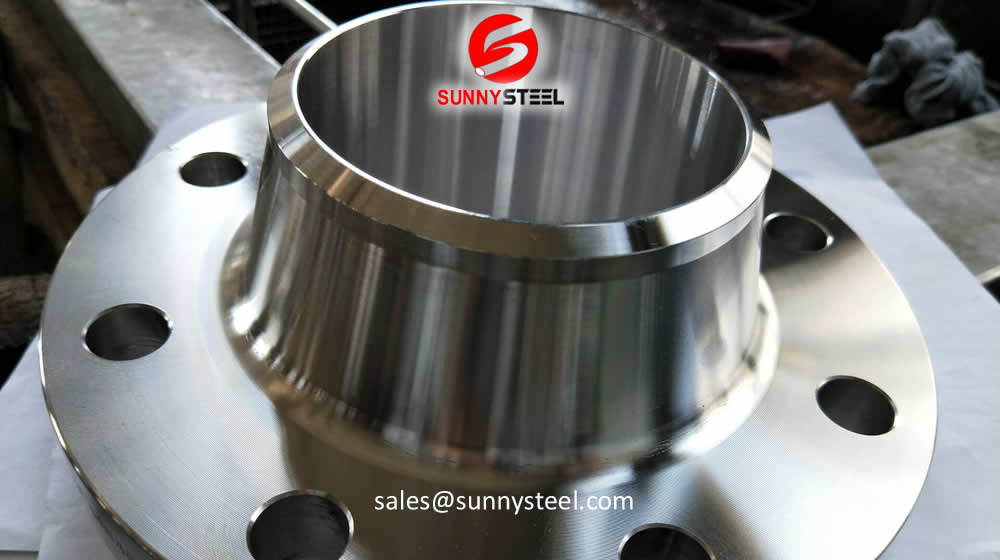

焊接颈部法兰

焊接颈部法兰通常称为高枢纽法兰。它旨在将应力转移到管道上,从而降低法兰底部的高应力浓度。

焊接颈法兰(也称为高管法兰和锥形轮毂法兰)是一种法兰。有两个设计。常规类型与管道一起使用。长类型不适合管道,用于工艺工厂。焊接颈法兰由圆形圆周围绕圆形的圆形拟合组成。通常,这些法兰通常会从锻造中加工,通常将对接焊接到管道上。边缘有一系列的钻孔,可以将法兰固定在带有螺栓的另一个法兰上。

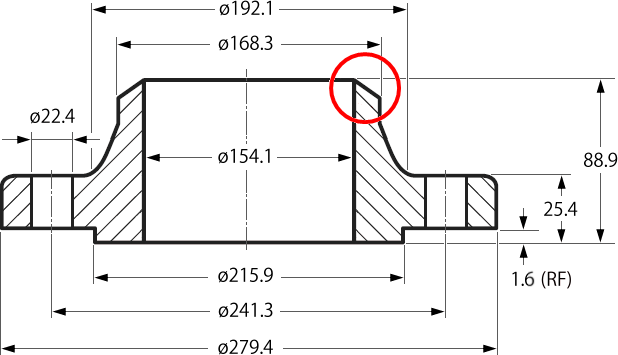

上方的法兰有8个螺栓孔,焊接斜角为37.5度(红色圆圈)。所有给定的尺寸为毫米。不需要指定凸起的脸(RF),因为根据ASME B16.5,每个法兰都是标准配置的,并用凸起的脸部输送。只能指定不同的设计(环类接头(RTJ),平面(FF)等)。

焊接颈部法兰是当前可用的固有结构值的最佳设计的对接焊接法兰。

膨胀法兰
扩展器法兰是一种焊接颈管法兰,其中非面端的名义尺寸大于法兰端的标称尺寸。它们可用于更改管道运行的大小。这些通常用于将线条尺寸增加到第一或第二大尺寸。这是使用单独的还原和焊接颈部法兰组合的替代方法。扩展器法兰可用于将管道连接到泵,压缩机和阀门。
长焊缝法兰
长颈焊接(缩写的LWN)法兰类似于标准焊接颈部法兰,但“颈部”要长得多。
西北长焊接颈法兰

西北长焊接颈法兰通常称为高枢纽法兰。它旨在将应力转移到管道上,从而降低法兰底部的高应力浓度。
weldoflange,nipoflange

WeldoFlange和NipoFlange是焊接颈部法兰和据称是焊缝或尼波莱特的组合。

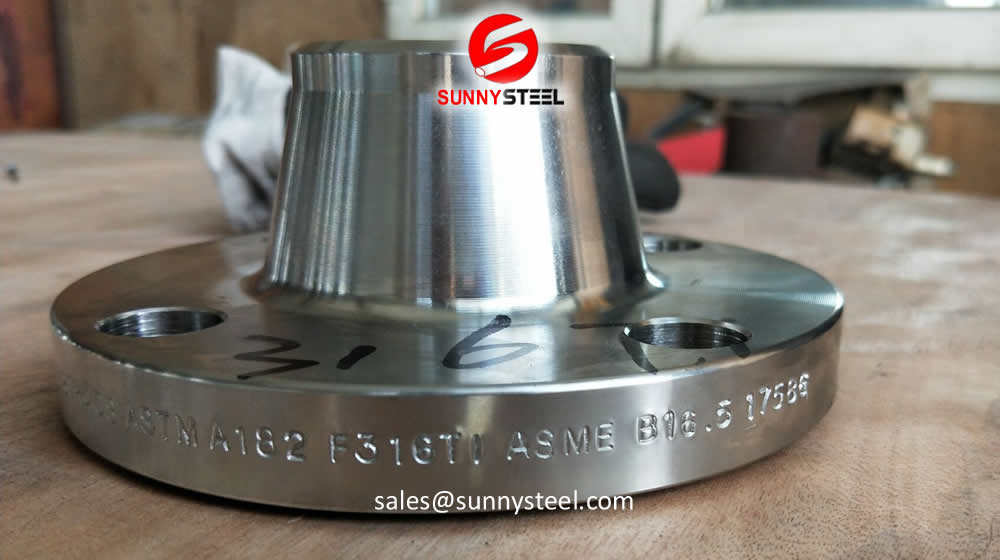

焊接颈法兰的标准,尺寸和重量

焊接颈部法兰NPS 6

焊接颈部法兰NPS 6,150级,附表40,ASME B16.5 / ASTM A105

标准,尺寸和重量wn法兰

焊接颈部法兰是当前可用的固有结构价值的最佳设计的对接焊接法兰。

由于设计而昂贵。

焊接脖子法兰的规格:

尺寸:1/2英寸至60英寸,DN 12mm至DN 1500mm
压力类:150级到2,500级,PN 2.5至PN 250
面对:RF / RTJ

焊接颈法兰的材料:

Cabon Steel:A105,A350 LF2,C22.8,S355JR
不锈钢:A182 F304/F304L/F316/F316L/F321
合金钢:F11,F12
包装:胶合板盒和胶合板托盘

温度范围

Viton:-20°C至200°C
硅胶:-50°C至230°C
Buna:-30°C至110°C
EVAC金属密封:-270°C至150°C
管道尺寸:3/8至2英寸

材料:

法兰:304或316L不锈钢
O形圈:Viton,Buna和Silicone
紧固件:翅膀,Sureaseal,Bulkhead和Evac夹具

真空范围
弹性体密封:> = 1 x 10^-8托尔 - 高真空吸尘器
EVAC金属密封:> = 1 x 10^-11 torr- UHV
