U型弯管标准

U型弯管的半成品是热交换管,根据DIN 28180和ASTM A179制造和供应。热交换器管由钢制成,根据:

u型或u型

U型弯管用于热交换器,主要应用于石油和天然气厂,化工和石化厂,炼油厂,发电厂和可再生能源厂。低翅片管可以以U型弯管的形式提供。

u型弯头加工公差

u型弯管广泛应用于换热器系统中。基于无缝不锈钢u型管的换热设备在具有重要战略意义的关键领域——核能和石油化工机械制造中是必不可少的。

条件(时) Tolercance
公称弯曲半径≤2 ×公称外径 小于或等于12%
椭圆度 2 ×公称外径<公称弯曲半径≤4 ×公称外径 小于或等于10%
公称弯曲半径> 4 ×公称外径 小于或等于5%
公称弯曲半径≤2 ×公称外径 0.75 x标称壁
最小壁厚 2 ×公称外径<公称弯曲半径≤4 ×公称外径 0.8 x公称墙
公称弯曲半径> 4 ×公称外径 0.9 x公称壁
公称弯曲半径≤8”(200mm) + / -3/64”(1毫米)
弯曲半径 8”(200mm) <公称弯曲半径≤16”(400mm) + / -1/16”(1毫米)
公称弯曲半径>16”(400mm) + / -5/64”(1毫米)
两腿之间的距离 马克斯1/16英寸(1.5毫米)
弯曲区壁变薄 最大17%
腿两端长度的差异 腿长≤16' (4.88m) + 1/8”(3毫米)
腿长> 16'(4.88米) + 3/16”(5毫米)
偏离弯曲平面 ≤3/16英寸(1.5毫米)
弯头压扁 ≤10%公称直径
直腿长度 ≤5米 + 1/8”(3毫米)
> 5米 + 3/16(5毫米)
总管长包括半径 ≤6米 + 3/16(5毫米)
> 6米 + 5/16”(8毫米)

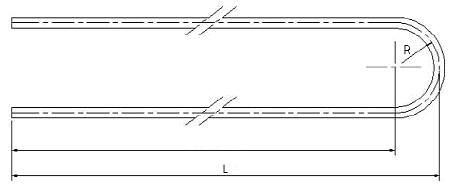

U型弯管的尺寸控制

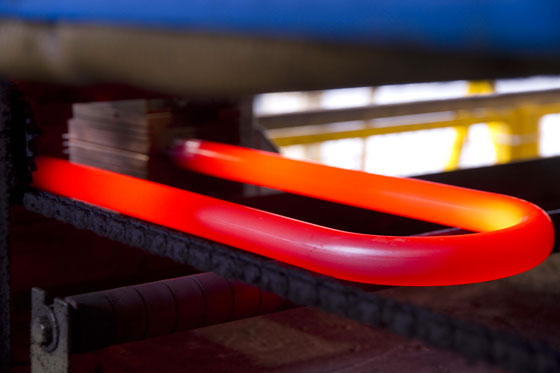

U型弯管的热处理

弯曲后热处理采用电阻(焦耳效应)。在此过程中对温度进行监测和控制。可以在氮气气氛中进行热处理。

U弯管可按以下方法进行测试

U型弯管的尺寸公差满足:ASTM A556 / 556M和DIN 28 179的要求

目前,Sunny Steel采购了以下产品系列的生产设备:

碳及合金 铁素体 奥氏体 双工

其他合金和钢等级的管可以根据协议生产。
技术要求

用于弯曲的直管:

u型弯管的管子

-管状换热器制造商协会tema RCB 2.31标准(第9版)。

astm A688给水锅炉用奥氏体耐腐蚀钢焊接管标准规范

astm B163冷凝器和热交换器用镍和镍合金管的标准技术要求。

客户规格。
