橡胶伸缩节,REJ系列

橡胶伸缩缝是一种柔性连接器,由天然或合成弹性体、技术纺织品和金属增强材料制成。膨胀节缓解管道系统中由温度波动、机械振动和运动引起的压力。

橡胶伸缩缝又称橡胶管软缝、柔性橡胶缝、橡胶软缝、柔性橡胶缝、高压橡胶缝、橡胶减震器、补偿器等。

橡胶伸缩缝主要资料

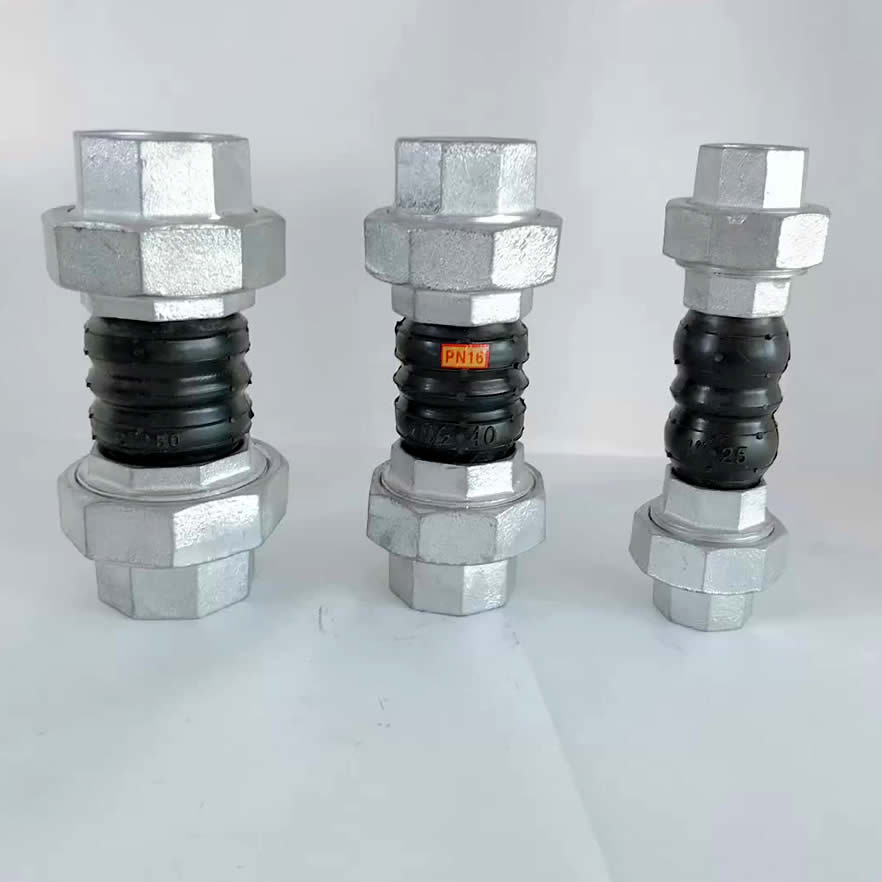

按连接方式有法兰式、固定法兰式和螺纹式三种;按结构可分为单球、双球、异径体、曲球、风压线圈五种。管状橡胶片是由内、外橡胶、胶层和游子组成,采用金属法兰或平行接头,经硫化成型、松动成型而成。本产品能降低振动和噪声,并能补偿温度变化引起的热胀冷缩,广泛应用于各种管道系统中。

公称直径(DN) 长度
轴向位移(毫米)
水平位移 偏转角度
毫米 英寸 毫米 扩展 压缩 毫米 (a1 + a2)°
32 1 1/4 95 6 9 9 15°
40 1又1/2 95 6 10 9 15°
50 2 105 7 10 10 15°
65 2个半 115 7 13 11 15°
80 3. 135 8 15 12 15°
One hundred. 4 150 10 19 13 15°
125 5 165 12 19 13 15°
150 6 180 12 20. 14 15°
200 8 210 16 25 22 15°
250 10 230 16 25 22 15°
300 12 245 16 25 22 15°
350 14 255 16 25 22 15°
400 16 255 16 25 22 15°
450 18 255 16 25 22 15°
500 20. 255 16 25 22 15°
600 24 260 16 25 22 15°

安装补偿caoutchouc

用不带拉杆的补偿器补偿轴向运动

用不带拉杆的补偿器补偿轴向和横向运动

用补偿器补偿横向和轴向运动,每根管上没有拉杆

用两个铰链补偿器补偿大轴向运动

用3个角补偿器补偿2个平面的运动。优点是吸收大动作,调整力弱,动作恢复力弱

用补偿器补偿横向和轴向运动,每根管上没有拉杆

应用领域

橡胶膨胀节用于管道安装,以补偿热增长,缓解管道在运行时的应力,并减少旋转设备引起的振动和噪声。

  • 加热和冷却装置
  • 物料搬运技术
  • 水管
  • 海水淡化厂
  • 压缩机
  • 鼓风机和风扇
  • 水泥行业
  • 化学工业
  • 玻璃产业
  • 木材加工行业
  • 制浆造纸工业
  • 抱怨车辆
  • 炼油厂
  • 造船
  • 钢厂
  • 制糖工业
橡胶伸缩节用于非洲的灌溉工程
橡胶伸缩节用于非洲的灌溉工程
带地下盖和配套法兰的橡胶伸缩接头
带地下盖和配套法兰的橡胶伸缩接头

尺寸:DN1800 DN1600 DN900

经常看到的挠性橡胶伸缩缝疲劳的迹象

破解:

外表面开裂最常见的原因是老化或温度升高。由于橡胶的老化,它变得硬而脆,失去了固有的柔韧性和弹性。如果只涉及外罩而不暴露织物,开裂或开裂可能并不严重。如有必要,现场用橡胶水泥修补裂缝较小的地方。仔细检查裂缝,确定下层织物加固层是否受损。

金属加固的暴露:

如果通过盖板可以看到柔性橡胶伸缩缝的金属加固,则应尽快更换橡胶伸缩缝。

维度:

任何检查都应验证安装是否正确;法兰之间不存在过度不对中;安装的正面尺寸正确。检查过度伸长,过度压缩,横向或角度不对中。如果不正确的安装导致膨胀节失效,调整管道并订购一个新的膨胀节以适应现有的安装。

橡胶恶化:

如果关节感到柔软或黏腻,应尽快更换弹性橡胶伸缩节。化学武器袭击是最有可能的原因。

泄漏:

在实施任何纠正措施之前,确定泄漏的来源是最重要的。如果从膨胀节的任何表面发生泄漏或渗水,除非法兰相遇,立即更换膨胀节。

橡胶膨胀节已被指定并成功使用多年,以适应压力负载,减轻运动应力,降低噪音,隔离振动,补偿工厂投产后的错位,延长泵和其他动力设备的寿命。

309不锈钢防蚀罩
注意螺栓安装方法要正确!

将螺栓插入法兰,头部朝接头的下方。将螺栓成对地拧紧。螺栓和螺母应循序渐进、横向紧固,螺栓压力分布均匀。按全翼顺序逐渐拧紧相反的螺母/螺栓。
