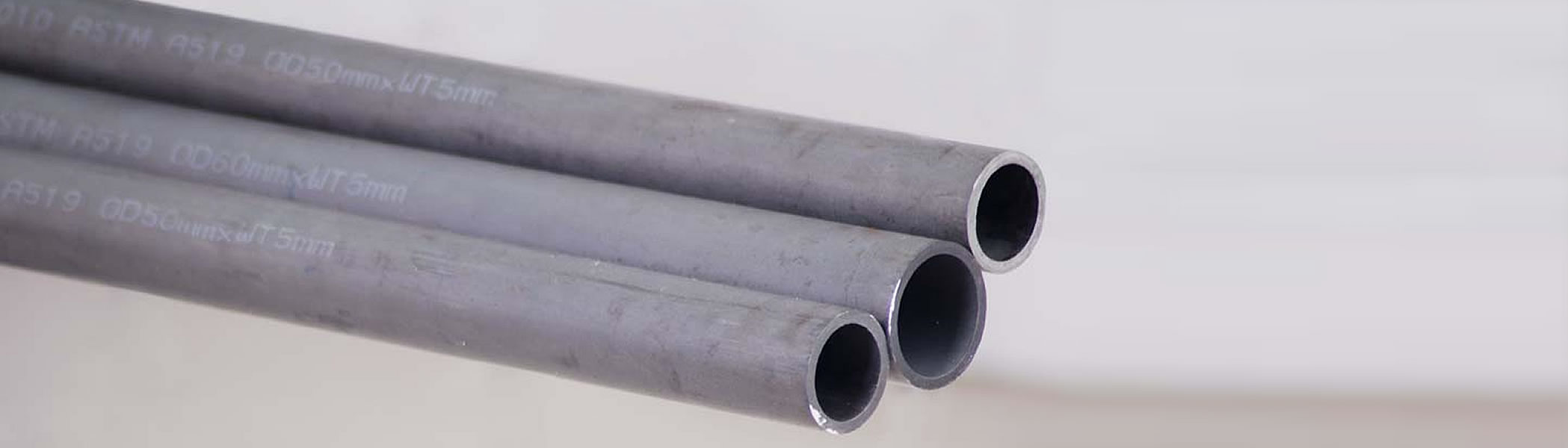

ASTM A519碳素和合金钢机械管

ASTM A519规范涵盖了几个等级的碳素钢和合金钢机械管，无论是热加工或冷加工。

ASTM A519 SAE 1026无缝管＂></a> </div> <p><a href=
ASTM a5194130无缝管＂></a> </div> <p><a href=
下载ASTM A519无缝碳素和合金钢机械管标准规范＂width=
管道和管道规格ASTM A519

本ASTM A519规范涵盖了几个等级的碳素钢和合金钢机械管，无论是热加工或冷加工。

应用程序:

  • 对机械工程
  • 用于机械和压力用途，也用于输送蒸汽、水、气体等。

用于机械管的钢可以铸锭，也可以连铸。当不同等级的钢按顺序连铸时，需要鉴别所产生的过渡材料。无缝管是一种无焊缝的管状产品。它通常由热加工钢制造，如果有必要，随后对热加工管状产品进行冷加工，以生产所需的形状、尺寸和性能。

管子应配置成以下形状:圆形、方形、矩形和特殊截面。应进行热分析以确定所规定元素的百分比。如果采用二次熔炼工艺，则热分析应从一个重熔锭或每个初级熔体的一个重熔锭的产物中获得。当规定时，管材成型前应涂上一层油以防止生锈。本摘要是参考标准的简要摘要。它只提供信息，不是标准的正式组成部分;在使用和应用时，必须参考标准本身的全文。ASTM不对本摘要内容的准确、完整或最新做出任何明示或暗示的保证或任何声明。

尺寸范围(毫米):

  • 直径:10 - 324 mm
  • 墙Tickness: 1-30mm
  • 长度:14000毫米马克斯
功能规范
OD(毫米) 壁厚单元(毫米)
2 2.5 3. 3．5 4 4．5 5 6 6.5 7 7.5 8 8.5 9 -10 - 9.5 11 12
Φ25 -Φ28 ● ● ● ● ● ●
Φ32 ● ● ● ● ● ●
Φ34 -Φ36 ● ● ● ● ● ●
Φ38 ● ● ● ● ● ●
Φ40 ● ● ● ● ●
Φ42 ● ● ● ● ●
Φ45 ● ● ● ● ● ●
Φ48 -Φ60 ● ● ● ● ● ● ●
Φ63.5 ● ● ● ● ● ● ●
Φ68 -Φ73 ● ● ● ● ● ●
Φ76 ● ● ● ● ● ● ● ● ● ●
Φ80 ● ● ● ● ● ● ● ● ● ●
Φ83 ● ● ● ● ● ● ● ● ● ●
Φ89 ● ● ● ● ● ● ● ● ● ●
Φ95 ● ● ● ● ● ● ● ● ● ●
Φ102 ● ● ● ● ● ● ● ● ● ●
Φ108 ● ● ● ● ● ● ● ● ● ●
Φ114 ● ● ● ● ● ● ● ● ●
Φ121 ● ● ● ● ● ● ● ● ●
Φ127 ● ● ● ● ● ● ● ● ●
Φ133 ● ● ● ● ● ● ● ● ●
Φ140 ● ● ● ● ● ● ● ●
Φ146 ● ● ● ● ● ● ● ●
Φ152 ● ● ● ● ● ● ● ●
Φ159 ● ● ● ● ● ● ● ●
Φ168 ● ● ● ● ● ● ● ●

成绩:

注意:

  • DN -公称直径
  • NPS -公称管道尺寸

ASTM A519钢级和化学成分(%):

年级 C 锰 P≤ S≤ 如果 Cr 莫
1008 ≤0.10 0.30 - -0.50 0.040 0.050 - - -
1010 0.08 - -0.13 0.30 - -0.60 0.040 0.050 - - -
1018 0.15 - -0.20 0.60 - -0.90 0.040 0.050 - - -
1020 0.18 - -0.23 0.30 - -0.60 0.040 0.050 - - -
1025 0.22 - -0.28 0.30 - -0.60 0.040 0.050 - - -
1026 0.22 - -0.28 0.60 - -0.90 0.040 0.050 - - -
4130 0.28 - -0.33 0.40 - -0.60 0.040 0.050 0.15 - -0.35 0.80 - -1.10 0.15 - -0.25
4140 0.38 - -0.43 0.75 - -1.00 0.040 0.050 0.15 - -0.35 0.80 - -1.10 0.15 - -0.25

ASTM A519的机械性能:

年级 条件 MPa Tenslle点 屈服点 伸长
1020 连续波

≥414

 ≥483
 ≥5%
老 ≥345 ≥448 ≥10%
一个 ≥193 ≥331 ≥30%
N ≥234 ≥379 ≥22%
1025 连续波 ≥448 ≥517 ≥5%
老 ≥379 ≥483 ≥8%
一个 ≥207 ≥365 ≥25%
N ≥248 ≥379 ≥22%
4130 老 ≥586 ≥724 ≥10%
一个 ≥379 ≥517 ≥30%
N ≥414 ≥621 ≥20%
4140 老 ≥689 ≥855 ≥10%
一个 ≥414 ≥552 ≥25%
N ≥621 ≥855 ≥20%

请注意表2中以下缩写的含义:

  • 人力资源——热轧
  • 连续波——冷工作
  • SR -应力消失
  • 一个——退火
  • N -归一化
尺寸公差
管类型 管的大小 公差
冷拔 OD ≤48.3毫米 ±0.40毫米
WT ≥60.3毫米 ±1%毫米

ASTM A519-89/ASME SA519材料比较表

无缝机械管由碳素钢和合金钢制造，用于结构或其他机械用途，涉及加工或热处理，其中紧密的公差，光滑的表面，或明确的物理性能是重要因素。

范围

1.1本规范包括几种碳素钢和合金钢无缝机械管。frades列于表1、2和3中。当焊接用于连接可焊机械管等级时，焊接程序应适用于磨损、部件的状况和预期的使用。

1.2本规范包括无缝热加工机械管和无缝冷加工机械管，尺寸为外径达12 3/4英寸(322.8mm)的圆管，壁厚按要求而定。

1.3管子应按买方指定的下列形状提供:圆形、方形、矩形和特殊截面。

1.4提供了可选性质的补充要求，如有需要，应在订单中予以说明。

国际标准代号及相应的国外标准

JIS
ASTM
废话
喧嚣
NF
ISO

索引号

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式
G3445
STKM11A
C
A512
MT1010
C
1717
ERWC1
C
2391
St30Si
C
3304
R28
C
C017
A513
MT1010
C
St30A1
C
3305
＂
C
2393
St28
C
3306
＂
C
RSt28
C
2394
St28
C
USt28
C
RSt28
C
STKM12A
C
A512
MT1015
C
1717
ERWC2
C
2391
St37-2
3304
R33
C
A513
MT1015
C
6323
HFS3
C
RSt37-2
3305
＂
＂
STKM12B
C
A512
MT1015
C
2394
St37-2
3306
＂
＂
A513
MT1015
C
Ust38-2
A519
MT1015
C
RSt-2
STKM12C
C
1717
CEWC2
C
a49的- 322
TU37b
C
＂
CFSC3
C
a49的- 327
TU37b
C
6323
CFS3
C
＂
CFS3A
C
STKM13A
C
A312
MT1020
C
1717
ERWC3
C
2391
St45
C
a49的- 324
TU37b
C
2937
TS4
C
A513
MT1020
C
2393
St44-2
C
a49的- 330
TU37b
C
3304
R37
＂
2394
St44-2
C
a49的- 343
TU38b
C
3305
＂
＂
STKM13B
C
A513
MT1020
C
3306
＂
＂
STKM13C
C
1717
CEWC3
C
＂
CFSC4
C
6323
CFS4
C
STKM14A
C
A513
MT1020
C
6323
HFS4
C
2937
TS9
C
3304
R42
＂
STKM14B
C
6323
HFS5
C
3305
R42
C
STMK14C
C
3306
＂
＂
STKM15A
C
A513
1030
C
A519
1030
C
STKM15C
STKM16A
C
A519
1040
C
a49的- 311
TUXC35
C
a49的- 312
TUXC35
C
STKM16C
C
STKM17A
C
A519
1050
C
6323
HFS8
C
STKM17C
C
6323
CFS8
C
STKM18A
C
A519
1518
C
1717
ERWC5
C
a49的- 310
TU52b
C
a49的- 311
TU52b
C
a49的- 312
TU52b
C
STKM18B
C
a49的- 321
TU52b
C
a49的- 323
TU52b
C
a49的- 326
TU52b
C
STKM18C
C
a49的- 330
TU52b
C
a49的- 341
TS42a
C
＂
TS47a
C
a49的- 343
TS18M5
C
STKM19A
C
A519
1524
C
2391
ST52
C
2937
TS18
C
2393
ST52-3
C
2938
Gr.1
C
2394
ST52-3
C
3304
R50
C
3305
R50
C
3306
R50
C
STKM20A
C

国际标准代号及相应的国外标准

JIS
ASTM
废话
喧嚣
NF
ISO

索引号

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式

标准数量

年级

处理模式
G3441
SCr420TK
Cr
C018
SCM415TK
CrMo
SCM418TK
CrMo
6323
CFS10
CrMo
SCM420TK
CrMo
A519
5120
CrMo
SCM430TK
CrMo
A519
4130
CrMo
SCM435TK
CrMo
A519
4135
CrMo
SCM440TK
CrMo
A519
4140
CrMo
6323
CFS10
CrMo

以英寸为单位的数值被视为标准。
