ASTM a192m高压钢锅炉管

Astm a 192m / asme sa-192m属于碳素无缝管,是专门为无缝碳钢锅炉的高、中、低压用途而设计的,用作超级加热器管。

测试:
高压锅炉用无缝碳钢管
高压锅炉用无缝碳钢管

管道astm a 192
管道astm a 192

Astm a 192m / asme sa-192m已被国防部各机构批准使用。请查阅国防部已采用的具体发行年份的国防部规格和标准索引。

ASTM A192锅炉管
ASTM A192锅炉管

ASTMA 192M / ASME SA-192M化学成分

C 如果 P 年代
0.06 - -0.18 ≤0.25 0.27 - -0.63 ≤0.035 ≤0.035

ASTM A 192M / ASME SA-192M机械性能

屈服强度(Mpa) 抗拉强度(Mpa) 延伸率(%)
≥180 ≥325 ≥35

ASTM A192 / ASME SA192管外径公差

冷加工无缝管

外径

在。(毫米)

允许的变化(毫米)
在(+)

下(-)

1岁以下(25.4岁)

0.004 (0.10) 0.004 (0.10)

1至1½(25.4至38.1),包括

0.006 (0.15) 0.006 (0.15)

超过11 / 2至2(38.1至50.8),不包括

0.008 (0.20) 0.008 (0.20)
2至21⁄2(50.8至63.5),不包括 0.010 (0.25)

0.010 (0.25)

21⁄2至3(63.5至76.2),不包括 0.012 (0.30)

0.012 (0.30)

ASTM A192 / ASME SA192管切割长度公差

冷加工无缝管
外径,
在。(毫米)
切割长度,单位(mm)
在(+) 下(-)
所有的尺寸 3⁄16 [5] 0 [0]
2岁以下(50.8) 1⁄8 [3] 0 [0]
2(50.8)及以上 3⁄16 [5] 0 [0]
2岁以下(50.8) 1⁄8 [3] 0 [0]
2(50.8)及以上 3⁄16 [5] 0 [0]

这些允许的长度变化适用于弯曲前的管子。它们适用于最长24英尺(7.3米)的切割长度。长度大于24英尺(7.3米)时,上述超公差应增加1 / 8英寸。在24英尺或1 / 2英寸以上,每10英尺[3米]或小于10英尺[3毫米]。[13毫米],以较小者为准。

ASTM A192 / ASME SA192管水压试验压力

每根管子都应进行静水压试验,或者在买方指定的情况下,可以使用无损试验代替这种试验。

静水试验压力
管外径,in。(毫米) 静水试验压力,psi [MPa]
< 1 [25.4] 1000年[7]
1至11 / 2[25.4至38.1],不包括 1500年[10]
11 / 2至2[38.1至50.8],不包括 2000年[14]
2至3[50.8至76.2],不包括 2500年[17]
a192smlsh锅炉方形热交换器翅片管
a192smlsh锅炉方形热交换器翅片管

ASTM A192 / ASME SA192压扁试验

从每批或其中一部分中选择两根管子的两端试样进行一次压扁试验。

ASTM A192 / ASME SA192燃烧试验

应对从每批或其中一部分中选择的两根管子的每一端的试样进行一次燃除试验。这些管子应与用于压扁试验的管子分开选择。

检验与测试:

化学成分检验、机械性能试验(抗拉强度、屈服强度、伸长率、扩口、压扁、弯曲、硬度、冲击试验)、表面及尺寸试验、无损试验、水压试验。

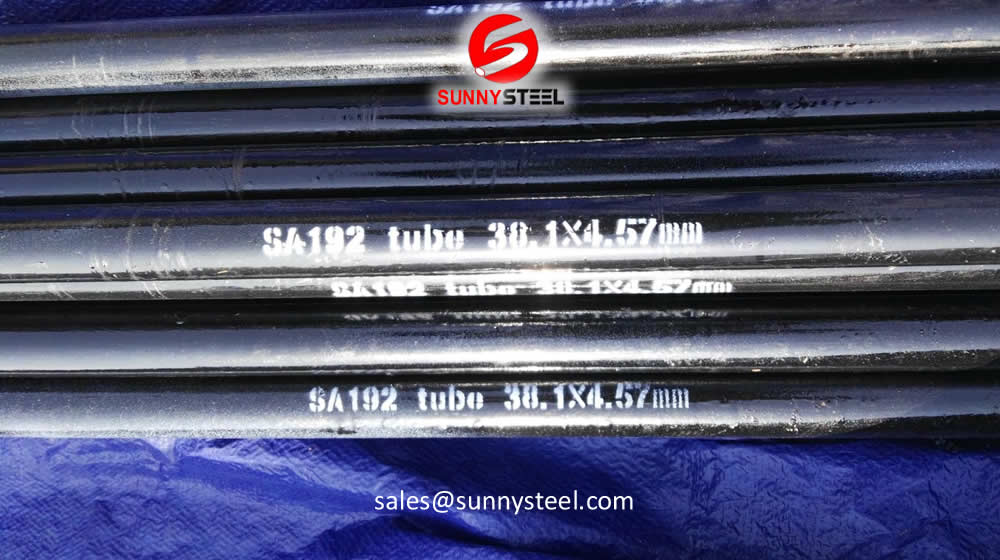

SA192管

表面处理:

油浸,清漆,钝化,磷化,抛丸处理。每个板条箱的两端将标明订单号。我不知道。,dimensions, weight and bundles.

管道astm a 192

包装:


ASTM A192 / ASME SA192管的类型

ASTM A192/A192M无缝碳钢锅炉管和高压应用过热管

  • ASTM A192热交换器管
  • ASME SA192低温无缝管
  • ASME SA192高压管
  • CS ASTM A192冷拔管
  • CS ASTM A192M抛光管
  • ASTM A192无缝管
  • ASME SA192碳管
  • 碳钢ASTM A192锅炉管
  • ASTM A192 / ASME SA192碳钢管
  • ASTM A192高压管
  • ASTM SA192双随机管
  • ASTM A192锅炉管
  • ASTM A192管道库存
  • ASME SA192无缝管出口商
  • ASTM A192M冷拔管经销商
  • 碳钢ASTM A192普通端管
  • ASME SA192 CS斜端管
  • ASTM A192抛光无缝管
  • ASME SA192矩形管供应商
  • ASTM A192方形管
  • csasme SA192圆管
  • ASME SA192单随机管
碳素钢ASTM A192 / ASME SA192等效等级

ASTM A192锅炉管等效EN 10216-2, DIN 17175, BS 3059第二部分,NF A 49-213, NBR 5594 ASTM(美国试验材料学会标准)A192和ASME(美国机械工程师学会标准)SA192。等效材料1010,St35.8, 360。FASTWELL具有用于高压应用的最小壁厚,无缝碳钢锅炉和超级加热器管的标准规格。

年级 Astm a192 / asme sa192
不成功不 K01201
古老的英国 废话 CFS 320
德国 没有 17175
数量 1.0305
比利时 837
日本JIS D3563 / g3461
法国 a49的- 213
意大利 5462
ASTM A192 / ASME SA192无缝管-工业和应用

我们的管道和管材广泛应用于各种行业。以下是其中的一些:

ASTM A192管压力等级

ASTM A192管在温度400°F下的最大工作压力,尺寸-管道外径和壁厚根据ANSI B36.10。

最大容许压力(psi)
NPS 外径 时间表
(在) (在) 10 20. 30. 性病 40 60 XS 80 One hundred. 120 140 160 XXS
1/4 0.54 7985 7985 10798 10798
3/8 0.675 6606 6606 9147 9147
1/2 0.84 6358 6358 8575 8575 10908 17150
3/4 1.05 5273 5273 7187 7187 10220 14373
1 1.315 4956 4956 6670 6670 9316 13340
1 1/4 1.66 4133 4133 5638 5638 7380 11276
1又1/2 1.9 3739 3739 5158 5158 7247 10316
2 2.375 3177 3177 4498 4498 7097 8995
2个半 2.875 3460 3460 4704 4704 6391 9408
3. 3.5 3024 3024 4200 4200 6132 8400
3 1/2 4 2769 2769 3896 3896
4 4.5 2581 2581 3670 3670 4769 5782 7339
5 5.563 2273 2273 3303 3303 4404 5505 6606
6 6.625 2071 2071 3195 3195 4157 5318 6390
8 8.625 1420 1574 1829 1829 2307 2841 2841 3375 4085 4613 5147 4971
10 10.75 1140 1399 1664 1664 2279 2279 2708 3277 3847 4558 5128 4558
12 12.75 961 1268 1441 1560 2160 1922 2644 3244 3843 4324 5042 3843
14 14 875 1092 1313 1313 1533 2079 1750 2625 3283 3829 4375 4921
16 16 766 956 1148 1148 1531 2009 1531 2585 3157 3733 4404 4882
18 18 681 849 1192 1021 1530 2042 1361 2553 3147 3743 4252 4848
20. 20. 613 919 1225 919 1455 1989 1225 2526 3138 3675 4288 4824
22 22 557 835 1114 835 1949 1114 2506 3063 3619 4176 4733
24 24 510 766 1147 766 1405 1978 1021 2489 3126 3700 4210 4786
30. 30. 510 817 1021 613 817
32 32 478 766 957 574 1054
34 34 450 721 901 540 992
36 36 425 681 851 510 1021
42 42 583 729 438 875
ASTM A192管尺寸表

ASTM A192管尺寸,NB尺寸表

大小 OD 40年代 5 s 十年代 S10 S20 S40 S60 XS / 80年代 S80 S100 S120 S140 S160 XXS
毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米 毫米
1/8” 10.29 1.2 1.73 2.41
1/4 " 13.72 1.7 2.24 3.02
3/8” 17.15 1.7 2.31 3.2
15 1/2 " 21.34 2.8 1.7 2.1 2.77 3.73 3.73 4.78 7.47
20. 3/4” 26.67 2.9 1.7 2.1 2.87 3.91 3.91 5.56 7.82
25 1” 33.4 3.4 1.7 2.8 3.38 4.55 4.55 6.35 9.09
32 1 1/4 " 42.16 3.6 1.7 2.8 3.56 4.85 4.85 6.35 9.7
40 1又1/2” 48.26 3.7 1.7 2.8 3.68 5.08 5.08 7.14 10.2
50 2” 60.33 3.9 1.7 2.8 3.91 5.54 5.54 9.74 11.1
65 2 1/2 " 73.03 5.2 2.1 3.1 5.16 7.01 7.01 9.53 14
80 3” 88.9 5.5 2.1 3.1 5.49 7.62 7.62 11.1 15.2
90 3 1/2” 101.6 5.7 2.1 3.1 5.74 8.08 8.08
One hundred. 4” 114.3 6 2.1 3.1 6.02 8.56 8.56 11.1 13.5 17.1
125 5” 141.3 6.6 2.8 3.4 6.55 9.53 9.53 12.7 15.9 19.1
150 6” 168.3 7.1 2.8 3.4 7.11 10.97 11 14.3 18.3 22
200 8” 219.1 8.2 2.8 3.8 6.4 8.18 10.3 12.7 12.7 15.1 19.3 20.6 23 22.2
250 10” 273.1 9.3 3.4 4.2 6.4 9.27 12.7 12.7 15.1 19.3 21.4 25.4 28.6 25.4
300 12 " 323.9 9.5 4 4.6 6.4 10.3 14.3 12.7 17.5 21.4 25.4 28.6 33.3 25.4
350 14” 355.6 9.5 4 4.8 6.4 7.9 11.1 15.1 12.7 19.1 23.8 27.8 31.8 35.7
400 16“ 406.4 9.5 4.2 4.8 6.4 7.9 12.7 16.7 12.7 21.4 26.2 31 36.5 40.5
450 18” 457.2 9.5 4.2 4.8 6.4 7.9 14.3 19.1 12.7 23.8 29.4 34.9 39.7 45.2
500 20” 508 9.5 4.8 5.5 6.4 9.5 15.1 20.6 12.7 26.2 32.5 38.1 44.5 50
550 22” 558.8 9.5 4.8 5.5 6.4 9.5 22.2 12.7 28.6 34.9 41.3 47.6 54
600 24” 609.6 9.5 5.5 6.4 6.4 9.5 17.5 24.6 12.7 31 38.9 46 52.4 59.5
650 26日” 660.4 9.5 7.9 13 12.7
700 28日” 711.2 9.5 7.9 13 12.7
750 30” 762 9.5 6.4 7.9 7.9 13 12.7
800 32” 812.8 9.5 7.9 13 17.5 12.7
850 34“ 863.6 9.5 7.9 13 17.5 12.7
900 36 " 914.4 9.5 7.9 13 19.1 12.7
ASTM A192管重量

ASTM A192管进度表和ASTM A192管重量
焊接和无缝ASTM A192管
ASTM A192管道尺寸和重量,截面模量和每线性英尺加仑容量

NPS大小 介绍过o。d。邓肯管 壁厚 管身份证 每英尺重量 标准至XXHY 时间表
管#
截面模量 加仑容量每线性英尺
1/2 0.84 0.109 0.622 0.85 性病 40 .0407 .0158
0.147 0.546 1.09 XHY 80 .0478 .0122
0.188 0.464 1.31 160 .0528 .0088
0.294 0.252 1.72 XXHY .0577 .0026
3/4 1.05 0.113 0.824 1.13 性病 40 .0705 .0277
0.154 0.742 1.48 XHY 80 .0853 .0225
0.219 0.612 1.95 160 .1006 .0153
0.308 0.434 2.44 XXHY .1103 .0077
1 1.315 0.133 1.049 1.68 性病 40 .1328 .0449
0.179 0.957 2.17 XHY 80 .1606 .0374
0.250 0.815 2.85 160 .1904 .0271
0.358 0.599 3.66 XXHY .2136 .0146
1 1/4 1.66 0.140 1.380 2.27 性病 40 .2346 .0777
0.191 1.278 3.00 XHY 80 .2913 .0666
0.250 1.160 3.77 160 .3421 .0549
0.382 0.896 5.22 .4110 .0328
1又1/2 1.90 0.145 1.610 2.72 性病 40 .3262 .1058
0.200 1.500 3.63 XHY 80 .4118 .0918
0.281 1.338 4.86 160 .5079 .0730
0.400 1.100 6.41 .5977 .0494
2 2.375 0.109 2.157 2.64 10 .4205 .1898
0.154 2.067 3.66 性病 40 .5606 .1743
0.218 1.939 5.03 XHY 80 .7309 .1534
0.250 1.875 5.68 .8045 .1434
0.281 1.813 6.29 .8666 .1344
0.344 1.687 7.47 160 .9806 .1161
0.436 1.503 9.04 XXHY 1.1043 .0922
2个半 2.875 0.120 2.635 3.53 10 .6870 .2833
0.203 2.469 5.80 性病。 40 1.0640 .2487
0.216 2.443 6.14 1.1169 .2435
0.250 2.375 7.02 1.2468 .2301
0.276 2.323 7.67 XHY 80 1.3386 .2202
0.375 2.125 10.02 160 1.6371 .1842
0.552 1.771 13.71 XXXHY 1.9971 .1280
3. 3.50 0.120 3.260 4.34 1.0411 .4336
0.156 3.188 5.58 1.3122 .4147
0.172 3.156 6.12 1.4265 .4064
0.188 3.124 6.66 1.5342 .3984
0.216 3.068 7.58 性病。 40 1.7241 .3840
0.250 3.000 8.69 1.9372 .3672
0.281 2.938 9.67 2.1207 .3521
0.300 2.900 10.26 XHY 80 2.2253 .3431
0.438 2.624 14.34 160 2.8774 .2811
0.600 2.300 18.6 XXHY 3.4243 .2158
3 1/2 4.0 0.120 3.760 4.98 10 1.3776 .5768
0.226 3.548 9.12 性病。 140 2.3939 .5136
0.250 3.500 10.02 2.6001 .4998
0.281 3.438 11.17 2.8562 .4821
0.318 3.364 12.52 XHY 80 3.1400 .4617
0.636 2 . . 728 22.87 XXHY 4.8795 .3085
4 4.5 0.120 4.260 5.62 10 1.7612 .7404
0.156 4.188 7.24 2.2354 .7156
0.188 4.124 8.67 2.6296 .6942
0.203 4.094 9.32 2.8173 .6838
0.219 4.062 10.02 3.0184 .6725
0.237 4.026 10.80 性病。 40 3.2145 .6613
0.250 4.000 11.36 3.3611 .6528
0.281 3.938 12.67 60 3.7021 .6326
0.312 3.876 13.97 4.0273 .6126
0.337 3.826 15.00 XHY 80 4.2713 .5972
0.438 3.624 19.02 120 5.1790 .5361
0.531 3.438 22.53 160 5.8997 .4822
0.674 3.152 27.57 XXHY 6.7927 .4054
5 5.563 0.188 5.187 10.80 4.1161 1.0979
0.219 5.125 12.51 4.7279 1.0716
0.258 5.047 14.63 性病。 40 5.4500 1.0391
0.281 5.001 15.87 5.8644 1.0204
0.312 4.939 17.51 6.4074 .99647
0.344 4.875 19.19 6.9358 .9696
0.375 4.813 20.80 XHY 80 7.4300 .9449
0.500 4.563 27.06 120 9.2534 .8495
0.625 4.313 32.99 160 10.7976 .7590
0.750 4.063 38.59 XXHY 12.0954 .6734
6 6.625 0.109 6.407 7.59 5 3.5769 1.6748
0.134 6.357 9.30 10 4.3475 1.6488
0.156 6.313 10.79 5.0107 1.6260
0.188 6.249 12.94 5.9351 1.5937
0.203 6.219 13.94 6.3804 1.5780
0.219 6.187 15.00 6.8261 1.5620
0.250 6.125 17.04 7.6905 1.5306
0.280 6.065 18.99 性病。 40 8.4958 1.5008
0.312 6.001 21.06 9.3416 1.4688
0.344 5.937 23.10 10.111 1.4391
0.375 5.875 25.05 10.893 1.4082
0.432 5.761 28.60 XHY 80 12.224 1.3541
0.500 5.625 32.74 13.711 1.2909
0.562 5.501 36.43 120 14.9806 1.2346
0.625 5.375 40.09 16.1821 1.1787
0.719 5.187 45.39 160 17.8243 1.0977
0.864 4.897 53.21 XXHY 20.025 .9784
1.000 4.625 60.13 21.7719 .8727
1.125 4.375 66.14 23.1237 .7809

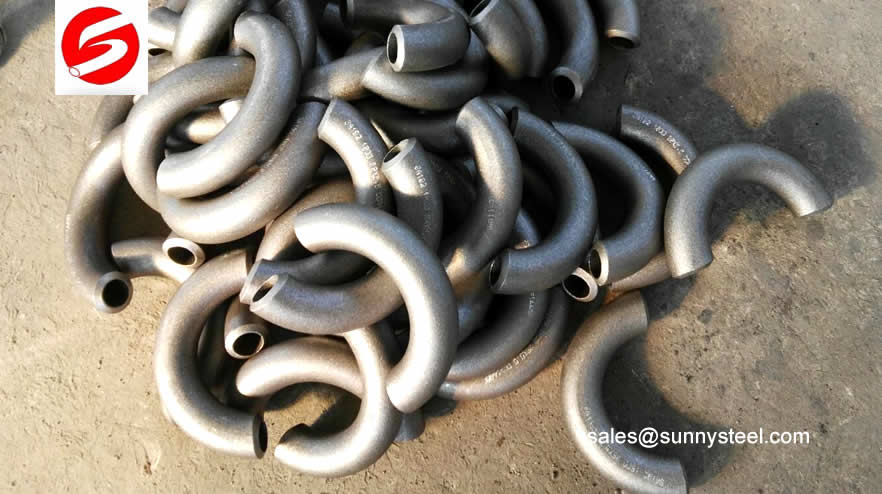

SA192肘

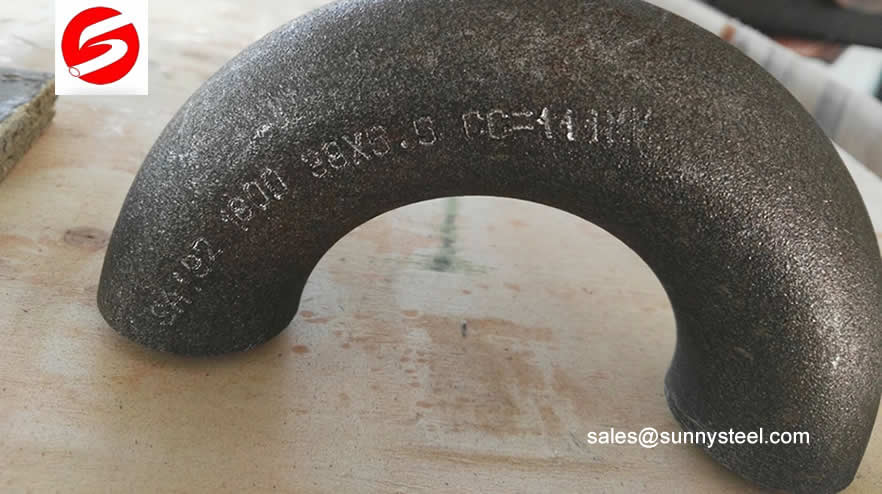

SA192 180度弯头

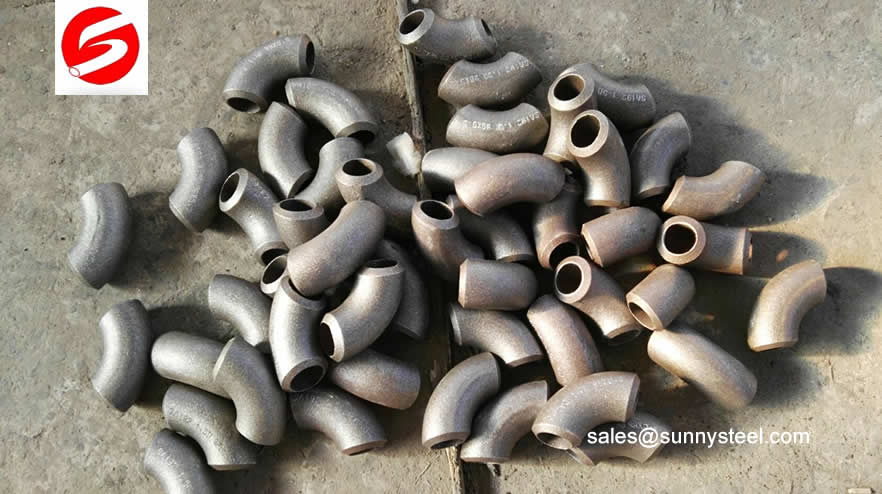

SA192 90度弯头
大小(毫米):

交货条件:根据不同要求,它包括酸洗等。

材料对照表(ASTM℃KS、JIS、DIN、BS、NBN、NF、UNI)

astm标准:用于高压应用的192 -无缝c钢锅炉管

”没有。 韩国/日本 德国 英国 比利时 法国 意大利
KS / JIS标志 KS / JIS Numbe 讲话 喧嚣的类型 喧嚣

数量
Materiral

数量
讲话 胡说的

数量
常规等级 讲话 NBN公司禁止类型 年级NBN公司禁止 讲话 使用类型 NF数量 里标 单类型 大学数量 里标
K01201 stb340 / stb340 D3563 / g3461 (30) 圣35.8 17175 1.0305 3059 320 (27) (30) D45 837 (27) 你37摄氏度 a49的- 213 (27) 5462

(27)

无缝钢管规范、标准和鉴定

无缝管广泛应用于核装置、天然气、石油化工、造船、锅炉等行业。无缝管在中国锅炉行业占有65%的市场份额。
