Astm a500 (asme sa500)

ASTM A500标准规范涵盖碳钢,冷成形焊接和无缝结构管在圆形和异形。

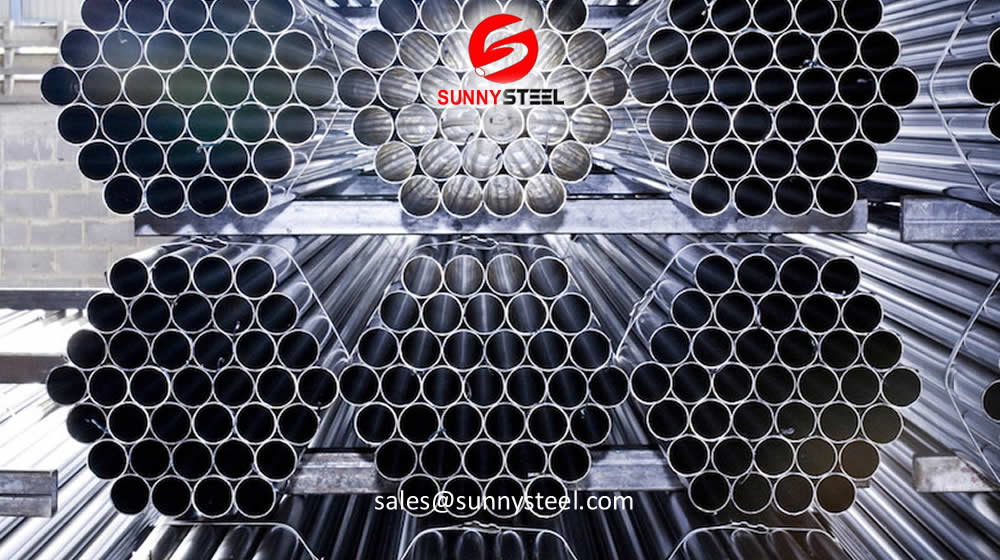

ASTM A500黑色钢管

ASTM A500规范涵盖冷成形焊接和无缝碳素钢管在圆形,方形,矩形,和“特殊”形状焊接,铆接,或螺栓的建筑应用,以及一般结构用途。

圆钢和异型钢冷弯焊接无缝碳素钢结构管。

标准:ASTM A500冷成形焊接和无缝碳钢结构管在圆形和形状


ASTM A500结构管

ASTM A500是用于生产圆标称管道尺寸的冷弯焊接结构管的标准规范。

主要目的:

ASTM A500结构管是由扁钢制成的焊接管尺寸的管,通过滚筒系统形成,并使用电阻焊接。焊管纵向对接接头应跨管壁厚度焊接,以保证管段的结构设计强度。

规格:

另外,可根据客户要求,供应其他牌号和规格的钢管。

加工:钢材应按照一种或多种加工方式:平炉、吹氧、或电炉炼钢、浇铸不同牌号的钢材顺序,钢材生产者应确定中间材料用常规程序除去,明确分离一级。

制造:由无缝钢管或焊接钢管生产,由焊管轧制而成,由电阻焊接而成。

结构设计中对管的纵向强度进行了设计,对接应用管的方法是确定其通过焊缝的厚度。

化学成分(%)
年级 C P 年代
Gr.A 0.26 1.35 0.035 0.035 0.20
Gr.B 0.30 1.40 0.045 0.045 0.18
Gr.C 0.23 1.35 0.035 0.035 0.20
Gr.D 0.27 1.40 0.045 0.045 0.18
机械性能Min (MPa)
年级 抗拉强度 屈服强度 伸长
Gr.A 310 230 25
Gr.B 400 290 23
Gr.C 425 315 21
Gr.D 400 250 23
ASTM A500 Gr.C冲击试验要求

冲击试验机

混合的需求

根据ASTM规则,所有油管必须有碳,锰,磷,硫和铜的化学混合物存在。此外,生产的钢必须采用平炉、碱性氧或电炉熔炼的方法。在油管中混合正确的化学物质是不够的;材料还必须经过特定的焊接方法,以便通过ASTM A500的批准。

焊接程序
除了上述三种钢铁生产方法外,油管还必须使用扁钢焊接。扁钢应成形

采用电阻焊工艺成管。使用电阻焊接工艺将有助于材料通过张力和压扁测试,以评估工件的坚固性。

形状

ASTM规则要求,纵向对接管接头厚焊接,以确保片的安全结构设计。美国材料试验协会(ASTM)不会批准有薄弱接头的油管,因为这种薄弱可能会对整个结构造成问题。如果美国材料试验协会不坚持这一规定,成千上万的建筑将有倒塌的危险。

制造

ASTM A500规范规定,焊接管应由使用电阻焊接的扁钢制成。焊管纵向对接接头应跨管壁厚度焊接,以保证管段的结构设计强度。焊接结构钢管通常不拆除内部闪光。

检查

在制造商被允许销售产品之前,所有的油管必须由ASTM代表进行检查。检查的目的是确保符合结构要求;检查不合格的油管必须纠正或丢弃。此外,油管的外观必须专业,无缺陷;例如,它不应该这样做。被严重烧伤或在任何一个地方有凸起或斑点的钢铁。

外部尺寸

外径测量必须在距离油管两端至少2 " (50.8mm)的位置进行。对于圆形结构管,公称外径为1.900“(48.26mm)和更小,外径变化不得超过±0.5%,四舍五入到最接近的0.005“(0.13mm),指定尺寸。对于2”(50.8mm)及更大的标称ODs,外径变化不得超过±0.75%,四舍五入到最接近的0.005”。方形结构管和矩形结构管必须测量平面,并包括凹凸的余量。规定的尺寸不得超过下表所示的正负允许。

方形和矩形结构管的外部尺寸公差

外大平面尺寸,内。(毫米) 大平面尺寸公差,一个正负,在。(毫米)
2½(63.5)或以下 0.020 (0.51)
超过2½至3½(63.5至88.9),包括 0.025 (0.64)
超过3½至5½,公司 0.030 (0.76)
超过5½(139.7) 0.01倍的大平面尺寸

壁厚

任何测量点的最小壁厚不得小于规定公称壁厚的90%。最大壁厚(不包括焊缝)不得超过规定公称壁厚的110%。方形结构管和矩形结构管的壁厚必须在平板中心测量。


A500 A、B、C级管材

Sunny Steel供应方形,矩形,圆形和特殊形状电阻焊接(ERW)碳素钢管,以满足ASTM规格A500 A级,B级和C级,通常用于结构应用。所需的目的和强度等级将决定需要哪个等级。

ASTM A500 Gr.B镀锌矩形钢管
方形和矩形油管

以下是物理性能,以满足三个等级,我们生产的ASTM A500正方形,矩形和特殊形状的油管。对于A500级的非圆管,压扁测试并不是标准要求。

年级 收益率(分钟) 拉伸(分钟)
一个年级 39000 psi 45000 psi
乙级 46000 psi 58000 psi
C级 50000 psi 62000 psi
ASTM A500圆形结构管
圆管

以下是满足我们生产的ASTM A500圆管的三个等级所需的物理性能。压扁测试也是生产A500规格的圆管的标准要求。

年级 收益率(分钟) 拉伸(分钟)
一个年级 33000 psi 45000 psi
乙级 42000 psi 58000 psi
C级 46000 psi 62000 psi
规范笔记
  • 根据ASTM A500,除非客户或制造商指定,方形、矩形和其他特殊形状管材的焊缝位置不得位于角半径内。
  • 根据ASTM A500,方形和矩形油管的角半径不得超过角半径的三倍。
  • 根据ASTM A500标准,电阻焊接管通常不拆除内部闪光。如果需要闪光控制,请在报价或下订单时指定。
  • ASTM A847是一个相关的结构规范,涵盖高强度低合金耐大气腐蚀钢管。更多信息请参考ASTM A847页。

焊接钢管规范、标准和标识

焊接钢管(用焊缝制造的钢管)是由平板制成的管状产品,称为骨架,形成,弯曲并准备焊接。
